En stock Produit phare
NBC-MSD/100,0-93B/MSD SCO

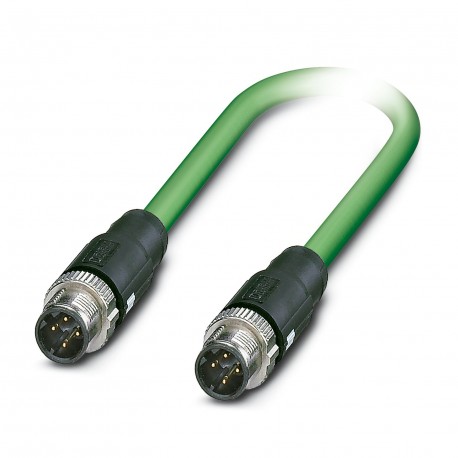

NBC-MSD/100,0-93B/MSD SCO 1418256 PHOENIX CONTACT Network Cable NBC-MSD/100,0-93B/MSD SCO 1418256
$0.00USD
3873 en stock
Spécifications clés
EAN:Four trillion fifty five billion six hundred twenty six million one hundred thirty five thousand nine hundred eight
(Câble):You will find information about hazardous substances in the manufacturer's declaration in the "Downloads"tab
Ordre clé:One million four hundred eighteen thousand two hundred fifty six
Vente clé:BF1CJN -
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| EAN | Four trillion fifty five billion six hundred twenty six million one hundred thirty five thousand nine hundred eight |
| (Câble) | You will find information about hazardous substances in the manufacturer's declaration in the "Downloads"tab |
| Ordre clé | One million four hundred eighteen thousand two hundred fifty six |
| Vente clé | BF1CJN - |
| Unité d'emballage | 1 pcs |
| (Données générales) | Die-cast zinc, nickel-Connection by screw) |
| ETIM 5.0 (eCl@ss) | EC001855 |
| ETIM 6.0 (eCl@ss) | EC001855 |
| ETIM 7.0 (eCl@ss) | EC001855 |
| RoHS Chine (Câble) | Space of time for the intended use (FEUP): 50 years |
| REACH SVHC (câble) | Lead 7439-92-1 |
| UNSPSC 13.2 (ETIM) | Thirty one million two hundred fifty one thousand five hundred one |
| Couleur (Données générales) | black |
| numéro de tarif | Eighty five million four hundred forty four thousand two hundred ninety |
| eCl@ss 5.1 (Évaluations) | Twenty seven million two hundred fifty thousand one hundred seven |
| eCl@ss 6.0 (Évaluations) | Twenty seven million two hundred seventy nine thousand two hundred |
| eCl@ss 7.0 (Évaluations) | Twenty seven million two hundred seventy nine thousand two hundred eighteen |
| eCl@ss 8.0 (Évaluations) | Twenty seven million two hundred seventy nine thousand two hundred eighteen |
| eCl@ss 9.0 (Évaluations) | Twenty seven million sixty thousand three hundred eleven |
| Encodage (Données générales) | D (Data) |
| (Valeurs nominales de la rubrique 1) | Die-cast zinc, nickel-Connection by screw) |
| (Conditions environnementales) | 60 V DC |
| Couleur (Valeurs nominales tête 1) | black |
| Cycles de la prise (Données générales) | ≥ 100 |
| Longueur du câble (données commerciales) | 100 m |
| (Normes et spécifications) | -40 °C ... 70 °C (cable, available mobile) |
| Encodage (Valeurs nominales en tête 1) | D (Data) |
| Couple de serrage (Données générales) | 0.4 Nm |
| Poids unitaire (hors emballage) | 6.970,900 g |
| En-tête de construction (Données générales) | Connector straight M12 SPEEDCON / IP67 |
| Résistance d'isolement (Données générales) | ≥ 100 MΩ |
| Matériau (composants) (Données générales) | CuSn (Contact) |
| Température ambiante (service) (Mesures) | -25 °C ... 90 °C (Connector M12) |
| Cycles de la bougie (Valeurs de la hauteur nominale 1) | ≥ 100 |
| Observation (Conditions environnementales) | This product complies with the directive PROFINET Cabling and Interconnection Technology Guideline for PROFINET Version 2.00, Order No: some 2,252, chapter 8.2 Connectors for Outside Environment (Balanced cabling) |
| Nom de la norme (Valeurs nominales 2 têtes) | Plug-in connector M12 |
| Blindage (Normes et spécifications) | Sheet with lined aluminum, mesh of copper wires tinned |
| Température ambiante (service) (Données générales) | -25 °C ... 90 °C |
| Dimensionnement de la tension (Conditions environnementales) | 48 V AC |
| Couple de serrage (Valeurs nominales de la tête 1) | 0.4 Nm |
| Atténuation (Normes et spécifications) | 2,1 dB (1 MHz) |
| Nombre de pôles (Conditions environnementales) | Four |
| En-tête de construction (Valeurs nominales en-tête 1) | Connector straight M12 SPEEDCON / IP67 |
| Contact matériel (conditions environnementales) | CuSn |
| Style UL AWM (Normes et spécifications) | Twenty one thousand six hundred ninety four |
| Câblage total (Normes et spécifications) | Fours star |
| Pilote de couleurs (Normes et spécifications) | White, yellow, blue, orange |
| Impédance propre (Normes et spécifications) | 100 Ω ±15 Ω (at 100 MHz) |
| Signalisation de vitesse (Normes et spécifications) | 0,66 c |
| Type de câble (Normes et spécifications) | PROFINET PVC flexible CAT5 |
| Résistance d'isolement (Valeurs nominales tête 1) | ≥ 100 MΩ |
| Matière (composants) (Valeurs nominales 1) | CuSn (Contact) |
| Nombre de pôles (face de la fiche) (Données générales) | Four |
| Résistance à l'huile (Normes et spécifications) | Oil-resistant with restrictions |
| Autres résistances (Normes et spécifications) | UV-resistant according to UL 1581, section 1200 |
| Résistance à la flamme (Normes et spécifications) | according to UL 1685 (CSA FT 4) |
| Câble de signal AWG (Normes et spécifications) | Twenty two |
| Type/catégorie de signal (Conditions environnementales) | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| Revêtement extérieur, couleur (Normes et spécifications) | green RAL 6018 |
| Section du conducteur (Normes et spécifications) | 4x 0,34 mm2 |
| Normes/spécifications (Valeurs nominales 2 têtes) | IEC 61076-2-101 |
| Impédance de transfert (Normes et spécifications) | ≤ 20,00 mΩ/m (at 10 MHz) |
| Matériaux conducteurs (Normes et spécifications) | Conductor Cu tinned |
| Écran de couverture (Normes et spécifications) | 85 % |
| Câble de tension nominale (Normes et spécifications) | 600 V |
| Température ambiante (service) (Valeurs nominales 1) | -25 °C ... 90 °C |
| Poids du câble (Normes et spécifications) | 67 kg/km |
| Dimensionnement actuel à 40 °C (conditions environnementales) | 4 To |
| Surface de contact du matériau (Conditions environnementales) | Ni/Au |
| Type/catégorie de signal (Normes et spécifications) | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| Normes/spécifications (Conditions environnementales) | Plug-in connector M12 to IEC 61076-2-101 |
| Construction des câbles (Normes et spécifications) | 1x4xAWG22/7; SF/TQ |
| Résistance d'isolement (Normes et spécifications) | ≥ 500 MΩ*km |
| Intérieur du revêtement en matériau (Normes et spécifications) | PVC |
| Boîtier extérieur, matériau (Normes et spécifications) | PVC |
| Nombre de pôles (face de la fiche) (Valeurs nominales 1) | Four |
| Résistance au polissage (Normes et spécifications) | ≤ 120,00 Ω/km |
| Temps de transit des signaux (Normes et spécifications) | 5,3 ns/m |
| Soutien matériel des contacts (Conditions environnementales) | TPU GF |
| Type de câble (abréviation) (Normes et spécifications) | 93B |
| Diamètre extérieur du câble D (Normes et spécifications) | 6.5 mm ±0.2 mm |
| Épaisseur de paroi de l'enveloppe extérieure (Normes et spécifications) | approx. 0.9 mm |
| Température ambiante (service) (Normes et spécifications) | -40 °C ... 70 °C (cable, fixed) |
| Température ambiante (disponible) (Normes et spécifications) | -20 °C ... 60 °C |
| Conducteur d'isolation des matériaux (Normes et spécifications) | PE |
| Tension d'essai Conducteur/Écran (Normes et spécifications) | 2000 V (50 Hz, 1 min) |
| Tension d'essai conducteur/conducteur (Normes et spécifications) | 2000 V (50 Hz, 1 min) |
| Atténuation paradiafónica (NEXT) (Normes et spécifications) | 80 dB (with 1 MHz) |
| Construction du câble de signal du pilote (Normes et spécifications) | 7x 0.25 mm |
| Température ambiante (stockage / transport) (Normes et spécifications) | -50 °C ... 70 °C |
| Diamètre des conducteurs, isolation comprise (Normes et spécifications) | 1,55 mm |
| Rayon de courbure minimal, placé de manière fixe (Normes et spécifications) | 3 x D |
| Rayon de courbure minimal, positionné de manière flexible (Normes et spécifications) | 7 x D |
Description du produit
Network cable, PROFINET CAT5 (100 MBit/s), 4-pole, PVC/PVC, green RAL 6018, shielded, M12 SPEEDCON straight connector, encoding: D / IP67, to M12 SPEEDCON straight connector, encoding: D / IP67, cable
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Détails techniques
Network Cable, PROFINET CAT5 (100 MBit/s), 4-pole, PVC/PVC, green RAL 6018, shielded, Plug straight M12 SPEEDCON / IP67, coding: D, on Plug straight M12 SPEEDCON / IP67, coding: D, cable length: 100 m
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
