NBC-MSD/14,5-937/FSD SCO

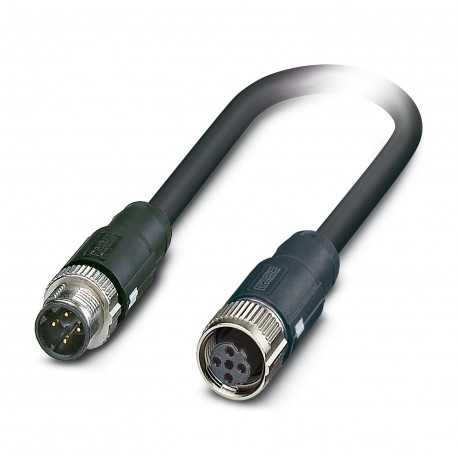

NBC-MSD/14,5-937/FSD SCO 1423135 PHOENIX CONTACT Network Cable NBC-MSD/14,5-937/FSD SCO 1423135
$0.00USD
3561 en stock
Spécifications clés
:60 V DC
Taper:Plug straight M12 SPEEDCON / IP65
Codage:D
Matériel:CuSn (Contact)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| 60 V DC | |
| Taper | Plug straight M12 SPEEDCON / IP65 |
| Codage | D |
| Matériel | CuSn (Contact) |
| Protégé | yes |
| Système de bus | PROFINET |
| Type de câble | PROFINET BETAtrans® railway application CAT5 [939] |
| Type de codage | D (Data) |
| Type de capteur | PROFINET |
| longueur du câble | 14.5 m |
| Poids du câble | 71 kg/km |
| Sans halogène | in accordance with EN 50267-2-1 |
| Couleur de la poignée | black |
| Type de verrouillage | SPEEDCON |
| Type de produit | Data cable preassembled |
| Vitesse du signal | 0.75 c |
| Tourbillon général | Star quad |
| Capacité du câble | 44 nF/km (Line-line) |
| Durée d'exécution du signal | 4.4 ns/m |
| Affichage de l'état | no |
| Impédance d'onde | 100 Ω ±5 Ω (f = 100 MHz) |
| ligne de signal AWG | 22 |
| Impédance du câble | 100 Ω ±15 Ω (f = 0.5 MHz ... 3 MHz) |
| résistance à la flamme | in accordance with EN 60332-1-2 |
| Autres résistances | Resistant to fuel (in accordance with EN 50306-4, 168 hours at 70°C, IRM 903) |
| Résistance à la traction | ≤ 60 N (temporary) |
| Résistance à l'huile | in accordance with EN 50306-4, 72 hours at 100°C, IRM 902 |
| Matériau conducteur | Tin-plated Cu litz wires |
| Courant nominal IN | 4 A |
| Tension nominale UN | 48 V AC |
| Atténuation du blindage | 1.5 dB (with 1 MHz) |
| Fil unique, couleur | white-blue, orange-yellow |
| Structure du conducteur | 1x4xAWG22/7, SF/TQ |
| résistance de couplage | < 13.00 mΩ/m (f = 1 MHz) |
| Degré de pollution | 3 |
| Dessin coté | |
| Nombre de positions | 4 |
| milieu de transmission | Copper |
| Degré de protection | IP65 |
| Nombre de prises de câble | 1 |
| Catégorie de surtension | II |
| Type/catégorie de signal | PROFINET CAT5 (IEC 11801), 100 Mbps |
| Désignation standard | M12 connector |
| résistance d'isolation | ≥ 5 GΩ*km |
| Concentration des fumées | EN 61034-2 |
| Gaine externe, couleur | black |
| Tension nominale, câble | 125 V |
| Gaine extérieure, matériau | PE-X |
| Affichage de l'état présent | No |
| Tension de test Noyau/Noyau | 1000 V AC (50 Hz, 1 min.) |
| Section transversale du conducteur | 4x 0.34 mm² |
| diamètre extérieur du câble | 6.60 mm ±0.2 mm |
| Atténuation de retour (RL) | 25 dB (with 1 MHz) |
| Épaisseur, gaine extérieure | 1.00 mm |
| Isolation des fils électriques | Cell PE |
| Normes/spécifications | IEC 61076-2-101 |
| Tension de test Noyau/Blindage | 1000.00 V AC (50 Hz, 1 min.) |
| résistance maximale du conducteur | ≤ 54.4 Ω/km |
| Diamètre du fil, isolation comprise | 1.4 mm ±0.1 mm |
| Température ambiante (fonctionnement) | -40 °C ... 85 °C (cable, fixed installation) |
| Ligne de signal à structure conductrice | 7x 0.25 mm |
| Protection contre l'incendie dans les véhicules ferroviaires | BS 6853 (Internal cable Ia, Ib, II/external cable Ia, Ib, II) |
| Atténuation de la diaphonie à proximité de l'extrémité (SUIVANT) | 76 dB (with 1 MHz) |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
| Caractéristiques de transmission (catégorie) | CAT5 (IEC 11801:2002) |
| Rayon de courbure minimal, installation fixe | 33 mm |
| Rayon de courbure minimal, installation flexible | 6 x D |
| Rayon de courbure minimal, installation mobile | 40 mm |
| Atténuation de la diaphonie en bout de ligne par sommation de puissance (PSNEXT) | 73 dB (with 1 MHz) |
Description du produit
Network cable, PROFINET CAT5 (100 Mbps), 4-position, PE-X halogen-free, black, Plug straight M12 SPEEDCON, coding: D / IP65, on Socket straight M12 SPEEDCON, coding: D / IP65, cable length: 14.5 m, Pr
