En stock Produit phare
NBC-MSD/ 2,0-937 SCO RAIL

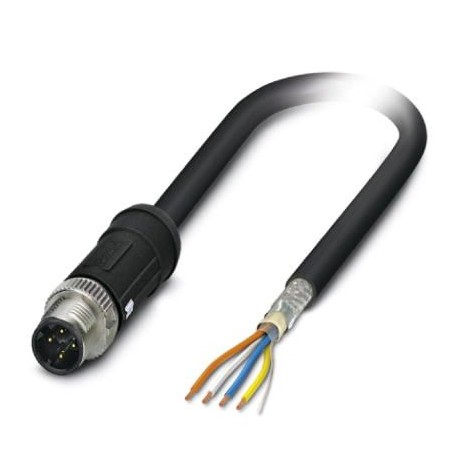

NBC-MSD/ 2,0-937 SCO RAIL 1407339 PHOENIX CONTACT Network cable
$0.00USD
4953 en stock
Spécifications clés
GTIN:4046356774550
Note:Made to Order (non-returnable)
(Câble):No hazardous substances above threshold values
Clé de commande:1407339
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356774550 |
| Note | Made to Order (non-returnable) |
| (Câble) | No hazardous substances above threshold values |
| Clé de commande | 1407339 |
| page du catalogue | Page 133 (C-4-2013) |
| Unité d'emballage | 1 pc |
| (Données générales) | Zinc die-cast, nickel-plated (Screw connection) |
| Pays d'origine | PL (Poland) |
| RoHS Chine (Câble) | Environmentally friendly use period: unlimited = EFUP-e |
| Couleur (Données générales) | black |
| numéro de tarif douanier | 85444290 |
| (Conditions ambiantes) | Shock, vibration EN 50155 |
| Codage (Données générales) | D (Data) |
| Couple (Données générales) | 0.4 Nm |
| Protégé (Données générales) | yes |
| Type de tête (Données générales) | Plug straight M12 SPEEDCON / IP65 |
| (Normes et réglementations) | -40 °C ... 90 °C (cable, flexible installation) |
| Couleur (Caractéristiques tête 1) | black |
| Degré de protection (Dimensions) | IP65 |
| Type de tête (Caractéristiques tête 1) | free cable end |
| Tension nominale (conditions ambiantes) | 48 V AC |
| Matériau (composant) (Données générales) | CuSn (Contact) |
| Résistance d'isolement (Données générales) | ≥ 100 MΩ |
| Poids par pièce (emballage exclu) | 144.400 g |
| Matériau de contact (conditions ambiantes) | CuSn |
| Longueur du câble (Données commerciales clés) | 2 m |
| Protection (Normes et réglementations) | Plastic-coated aluminum foil, tinned copper braided shield |
| Type de câble (Normes et réglementations) | PROFINET railway applications |
| Atténuation (Normes et réglementations) | 2 dB (with 1 MHz) |
| Couleurs des fils (Normes et réglementations) | white-blue, orange-yellow |
| Poids du câble (Normes et réglementations) | 70 kg/km |
| Degré de pollution (conditions ambiantes) | 3 |
| Sans halogène (Normes et réglementations) | According to EN 50267-2-1 |
| Nombre de positions (Conditions ambiantes) | 4 |
| Vitesse de signalisation (Normes et réglementations) | 75 c |
| Toxicité des fumées (Normes et réglementations) | BS 6853 B.1 |
| Aspect général (Normes et réglementations) | Star quad |
| Catégorie de surtension (conditions ambiantes) | II |
| Type/catégorie de signal (Conditions ambiantes) | PROFINET CAT5 (IEC 11801), 100 Mbps |
| Cycles d'insertion/retrait (Données générales) | ≥ 100 |
| Normes/réglementations (Conditions ambiantes) | M12 connector IEC 61076-2-101 |
| Impédance d'onde (Normes et réglementations) | 100 Ω ±5 Ω (f = 100 MHz) |
| Ligne de signal AWG (Normes et réglementations) | 22 |
| Structure des câbles (Normes et réglementations) | 1x4xAWG22/7; SF/TQ |
| Courant nominal à 40 °C (conditions ambiantes) | 4 A |
| Température ambiante (fonctionnement) (Dimensions) | -40 °C ... 85 °C (Plug / socket) |
| Résistance à la flamme (Normes et réglementations) | EN 60332-1-2 |
| Autres résistances (Normes et réglementations) | Resistance to fuels according to IRM 903, 168 h at 70 °C |
| Perte de retour (PR) (Normes et réglementations) | 25 dB (at 4 МHz) |
| Matériau support de contact (conditions ambiantes) | PA 6.6 |
| Matériau de la surface de contact (conditions ambiantes) | Ni/Au |
| Résistance à l'huile (Normes et réglementations) | according to IRM 902, 72 h at 100 °C |
| Désignation standard (Caractéristiques, rubrique 2) | Shock, vibration |
| Matériel relatif aux normes et réglementations (Données générales) | PA 6.6: Fire protection in rail vehicles - requirement sets R22, R23, and R24 acc. to DIN EN 45545-2 (Risk level HL1 - HL3) |
| Température ambiante (fonctionnement) (Données générales) | -40 °C ... 85 °C |
| Matériel de chef d'orchestre (Normes et réglementations) | silver-plated Cu litz wires |
| Corrosivité des fumées (Normes et réglementations) | EN 50267-2-2 |
| Atténuation du blindage (Normes et réglementations) | 40 dB (30 MHz ≤ f ≤ 100 MHz) |
| Normes/réglementations (Caractéristiques, rubrique 2) | EN 50155 |
| Résistance de couplage (Normes et réglementations) | 200.00 mΩ/m (f ≤ 30 MHz) |
| Tension d'essai, câble (Normes et réglementations) | 2000 V AC (50 Hz, 5 minutes) |
| Capacité de travail (Normes et réglementations) | ≤ 65 pF (core-core) |
| Résistance du conducteur (Normes et réglementations) | ≤ 54.4 Ω/km |
| Type/catégorie de signal (Normes et réglementations) | PROFINET CAT5 (IEC 11801), 100 Mbps |
| Concentration des fumées (Normes et réglementations) | BS 6853 D.8.7 |
| Gaine extérieure, couleur (Normes et réglementations) | black RAL 9005 |
| Tension nominale, câble (Normes et réglementations) | 300 V AC |
| Épaisseur de la gaine extérieure (Normes et réglementations) | approx. 1 mm |
| Gaine extérieure, matériau (Normes et réglementations) | PE-X |
| Section transversale du conducteur (Normes et réglementations) | 4x 0.34 mm² |
| Type de câble (abréviation) (Normes et réglementations) | 937 |
| Diamètre extérieur du câble D (Normes et réglementations) | 6.6 mm ±0.4 mm |
| Nombre de positions (configuration des broches du connecteur) (Données générales) | 4 |
| Isolation des conducteurs (Normes et réglementations) | Foamed PE |
| Température ambiante (fonctionnement) (Normes et réglementations) | -50 °C ... 90 °C (cable, fixed installation) |
| Ligne de signalisation à structure conductrice (Normes et réglementations) | 7x 0.25 mm |
| Protection contre l'incendie dans les véhicules ferroviaires (Normes et réglementations) | BS 6853 (Category Ia, Ib, II) |
| Température ambiante (installation) (Normes et réglementations) | -25 °C ... 90 °C |
| Diamètre du noyau, isolation comprise (Normes et réglementations) | approx. 1.5 mm |
| Indice d'inflammabilité selon la norme UL 94 (Caractéristiques, rubrique 2) | V0 |
| Atténuation de la diaphonie à distance (FEXT) (Normes et réglementations) | 78 dB (with 1 MHz) |
| Atténuation de la diaphonie à l'extrémité proche (NEXT) (Normes et réglementations) | 73 dB (with 1 MHz) |
| Rayon de courbure minimal, installation fixe (Normes et réglementations) | 6 x D |
Description du produit
Network cable, PROFINET CAT5 (100 MBit/s), Ethernet CAT5 (100 MBit/s), 4-pole, shielded, Straight M12 connector, coding: D SPEEDCON / IP65, to free cable end, cable length: 2 m, For railway applicatio
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
