En stock Produit phare
NBC-MSD/ 8,4-937/FSD SCO

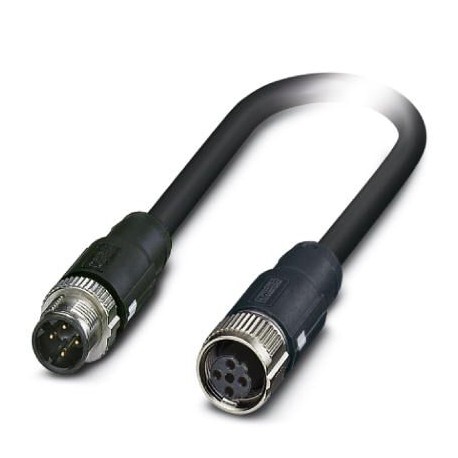

NBC-MSD/ 8,4-937/FSD SCO 1408376 PHOENIX CONTACT Network cable NBC-MSD/ 8,4-937/FSD SCO 1408376
$0.00USD
3236 en stock
Spécifications clés
GTIN:4046356825672
(Câble):No hazardous substances above threshold values
Clé de commande:1408376
Unité d'emballage:1
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356825672 |
| (Câble) | No hazardous substances above threshold values |
| Clé de commande | 1408376 |
| Unité d'emballage | 1 |
| (Dimensions) | 60 V DC |
| (Données générales) | Zinc die-cast, nickel-plated (Screw connection) |
| UNSPSC 11 (ETIM) | 31251501 |
| ETIM 3.0 (eCl@ss) | EC001855 |
| ETIM 4.0 (eCl@ss) | EC000830 |
| ETIM 5.0 (eCl@ss) | EC001855 |
| ETIM 6.0 (eCl@ss) | EC001855 |
| ETIM 7.0 (eCl@ss) | EC001855 |
| RoHS Chine (Câble) | Environmentally friendly use period: unlimited = EFUP-e |
| UNSPSC 13.2 (ETIM) | 31251501 |
| UNSPSC 6.01 (ETIM) | 31251501 |
| UNSPSC 12.01 (ETIM) | 31251501 |
| Couleur (Données générales) | black |
| numéro de tarif douanier | 85444210 |
| UNSPSC 7.0901 (ETIM) | 31251501 |
| Codage (Données générales) | D (Data) |
| Couple (Données générales) | 0.4 Nm |
| Poids (Données générales) | 10 g ±5 g |
| Protégé (Données générales) | yes |
| Type de tête (Données générales) | Plug straight M12 SPEEDCON / IP65 |
| (Caractéristiques de la tête 1) | Zinc die-cast, nickel-plated (Screw connection) |
| Tension nominale (Dimensions) | 48 V AC |
| (Normes et réglementations) | -25 °C ... 70 °C (cable, flexible installation) |
| eCl@ss 4.0 (Classifications) | 27060306 |
| eCl@ss 4.1 (Classifications) | 27060306 |
| eCl@ss 5.0 (Classifications) | 27061801 |
| eCl@ss 5.1 (Classifications) | 27061800 |
| eCl@ss 6.0 (Classifications) | 27279200 |
| eCl@ss 7.0 (Classifications) | 27279218 |
| eCl@ss 8.0 (Classifications) | 27279218 |
| eCl@ss 9.0 (Classifications) | 27060311 |
| Couleur (Caractéristiques tête 1) | black |
| Codage (Caractéristiques en tête 1) | D (Data) |
| Couple (Caractéristiques tête 1) | 0.4 Nm |
| Poids (Caractéristiques tête 1) | 10 g ±5 g |
| Degré de pollution (Dimensions) | 3 |
| Nombre de positions (Dimensions) | 4 |
| Catégorie de surtension (Dimensions) | II |
| Protégé (Caractéristiques tête 1) | yes |
| Type/catégorie de signal (Dimensions) | PROFINET CAT5 (IEC 11801), 100 Mbps |
| Type de tête (Caractéristiques tête 1) | Socket straight M12 SPEEDCON / IP65 |
| Normes/réglementations (Dimensions) | M12 connector IEC 61076-2-101 |
| Matériau (composant) (Données générales) | CuSn (Contact) |
| Courant nominal à 40 °C (Dimensions) | 4 A |
| Résistance d'isolement (Données générales) | ≥ 100 MΩ |
| Longueur du câble (Données commerciales clés) | 8.35 m |
| Protection (Normes et réglementations) | Aluminum-lined polyester foil, tinned copper braided shield |
| Type de câble (Normes et réglementations) | PROFINET railway applications |
| Atténuation (Normes et réglementations) | 1.5 dB (with 1 MHz) |
| Couleurs des fils (Normes et réglementations) | white-blue, orange-yellow |
| Poids du câble (Normes et réglementations) | 71 kg/km |
| Sans halogène (Normes et réglementations) | According to EN 50267-2-1 |
| Vitesse de signalisation (Normes et réglementations) | 0.75 c |
| Aspect général (Normes et réglementations) | Star quad |
| Capacité des câbles (Normes et réglementations) | 44 nF/km (core-core) |
| Cycles d'insertion/retrait (Données générales) | ≥ 100 (Quantity: 500 with Phoenix Contact mating connector) |
| Durée de fonctionnement du signal (Normes et réglementations) | 4.4 ns/m |
| Impédance d'onde (Normes et réglementations) | 100 Ω ±5 Ω (f = 100 MHz) |
| Ligne de signal AWG (Normes et réglementations) | 22 |
| Impédance des câbles (Normes et réglementations) | 100 Ω ±15 Ω (f = 0.5 MHz ... 3 MHz) |
| Structure des câbles (Normes et réglementations) | 1x4xAWG22/7; SF/TQ |
| Résistance à la flamme (Normes et réglementations) | according to EN 60332-1-2 |
| Autres résistances (Normes et réglementations) | Resistant to fuel according to EN 60684-2, 72 h at 100 °C, IRM 903 |
| Perte de retour (PR) (Normes et réglementations) | 25 dB (with 1 MHz) |
| Matériau (composant) (Caractéristiques 1) | CuSn (Contact) |
| Résistance à l'huile (Normes et réglementations) | according to EN 60684-2, 72 h at 100 °C, IRM 902 |
| Désignation standard (Caractéristiques, rubrique 2) | M12 connector |
| Température ambiante (fonctionnement) (Données générales) | -40 °C ... 90 °C |
| Matériel de chef d'orchestre (Normes et réglementations) | Tin-plated Cu litz wires |
| Résistance d'isolement (Caractéristique en tête 1) | ≥ 100 MΩ |
| Atténuation du blindage (Normes et réglementations) | 60 dB (up to 1000 MHz) |
| Normes/réglementations (Caractéristiques, rubrique 2) | IEC 61076-2-101 |
| Résistance de couplage (Normes et réglementations) | < 13.00 mΩ/m (f = 1 MHz) |
| Résistance du conducteur (Normes et réglementations) | ≤ 54.4 Ω/km |
| Type/catégorie de signal (Normes et réglementations) | PROFINET CAT5 (IEC 11801), 100 Mbps |
| Résistance à la traction du PRV (Normes et réglementations) | ≤ 60 N (temporary) |
| Résistance d'isolement (Normes et réglementations) | ≥ 5 GΩ*km |
| Concentration des fumées (Normes et réglementations) | EN 61034-2 |
| Gaine extérieure, couleur (Normes et réglementations) | black |
| Tension nominale, câble (Normes et réglementations) | 125 V |
| Épaisseur de la gaine extérieure (Normes et réglementations) | 1 mm |
| Gaine extérieure, matériau (Normes et réglementations) | PE-X |
| Tension d'essai noyau/noyau (Normes et réglementations) | 1000 V AC (50 Hz, 1 min.) |
| Section transversale du conducteur (Normes et réglementations) | 4x 0.34 mm² |
| Cycles d'insertion/retrait (Caractéristiques, rubrique 1) | ≥ 100 (Quantity: 500 with Phoenix Contact mating connector) |
| Tension d'essai noyau/blindage (Normes et réglementations) | 1000 V AC (50 Hz, 1 min.) |
| Type de câble (abréviation) (Normes et réglementations) | 939 |
| Diamètre extérieur du câble D (Normes et réglementations) | 6.6 mm ±0.2 mm |
| Nombre de positions (configuration des broches du connecteur) (Données générales) | 4 |
| Température ambiante (fonctionnement) (Caractéristiques tête 1) | -40 °C ... 90 °C |
| Isolation des conducteurs (Normes et réglementations) | Cell PE |
| Température ambiante (fonctionnement) (Normes et réglementations) | -40 °C ... 85 °C (cable, fixed installation) |
| Ligne de signalisation à structure conductrice (Normes et réglementations) | 7x 0.25 mm |
| Protection contre l'incendie dans les véhicules ferroviaires (Normes et réglementations) | BS 6853 (Internal cable Ia, Ib, II/external cable Ia, Ib, II) |
| Diamètre du noyau, isolation comprise (Normes et réglementations) | 1.4 mm ±0.1 mm |
| Indice d'inflammabilité selon la norme UL 94 (Caractéristiques, rubrique 2) | V0 |
| Atténuation de la diaphonie à l'extrémité proche (NEXT) (Normes et réglementations) | 76 dB (with 1 MHz) |
| Nombre de positions (configuration du connecteur à broches) (Caractéristiques tête 1) | 4 |
| Rayon de courbure minimal, installation fixe (Normes et réglementations) | 5 x D |
| Rayon de courbure minimal, installation flexible (Normes et réglementations) | 6 x D |
| Atténuation de la diaphonie à l'extrémité proche (PSNEXT) (Normes et réglementations) | 73 dB (with 1 MHz) |
Description du produit
More details
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Détails techniques
Network cable, PROFINET CAT5 (100 Mbps), 4-position, PE-X halogen-free, black, shielded, Plug straight M12 SPEEDCON / IP65, coding: D, on Socket straight M12 SPEEDCON / IP65, coding: D, cable length: 8.35 m, Product tested according to customer specification/rail application
