En stock Produit phare
NBC-MSX/ 2,0-94S SCO RAIL

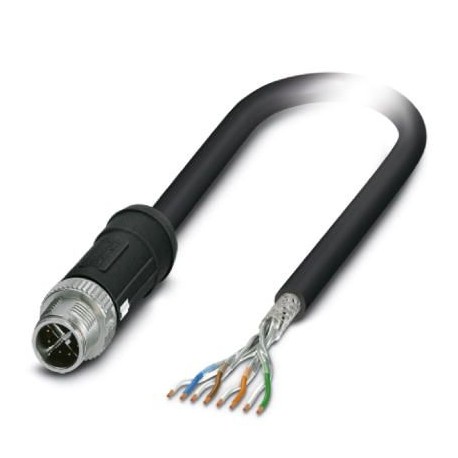

NBC-MSX/ 2,0-94S SCO RAIL 1415599 PHOENIX CONTACT Network cable
$0.00USD
3659 en stock
Spécifications clés
GTIN:4055626047669
Note:Made to Order (non-returnable)
(Câble):For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
Clé de commande:1415599
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626047669 |
| Note | Made to Order (non-returnable) |
| (Câble) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Clé de commande | 1415599 |
| page du catalogue | Page 408 (C-2-2017) |
| Unité d'emballage | 1 pc |
| (Dimensions) | IP67 |
| (Données générales) | Zinc die-cast, nickel-plated (Screw connection) |
| Pays d'origine | PL (Poland) |
| RoHS Chine (Câble) | Environmentally Friendly Use Period = 50 |
| REACH SVHC (câble) | Lead 7439-92-1 |
| Couleur (Données générales) | black |
| numéro de tarif douanier | 85444210 |
| (Conditions ambiantes) | Shock, vibration EN 50155 |
| Codage (Données générales) | X (Data) |
| Couple (Données générales) | 0.4 Nm |
| Type de tête (Données générales) | Plug straight M12 SPEEDCON / IP67 |
| (Normes et réglementations) | Resistant to ozone according to EN 50306-4, 72 h at 40 °C, procedure B, volume concentration 200 x 10-6 |
| Couleur (Caractéristiques tête 1) | black |
| Degré de protection (Dimensions) | IP65 |
| Type de tête (Caractéristiques tête 1) | free cable end |
| Tension nominale (conditions ambiantes) | 48 V AC |
| Matériau (composant) (Données générales) | CuZn (Contact) |
| Résistance d'isolement (Données générales) | ≥ 100 MΩ |
| Poids par pièce (emballage exclu) | 134.760 g |
| Longueur du câble (Données commerciales clés) | 2 m |
| Protection (Normes et réglementations) | Tinned copper braided shield |
| Type de câble (Normes et réglementations) | Ethernet for rail applications |
| Atténuation (Normes et réglementations) | 0.25 dB (with 1 MHz) |
| Couleurs des fils (Normes et réglementations) | White-blue, white-orange, white-green, white-brown |
| Poids du câble (Normes et réglementations) | 59 kg/km |
| Sans halogène (Normes et réglementations) | According to EN 50267-2-1 |
| Nombre de positions (Conditions ambiantes) | 8 |
| Vitesse de signalisation (Normes et réglementations) | 0.78 c |
| Poids du cuivre (Normes et réglementations) | 28 kg/km |
| Aspect général (Normes et réglementations) | 4 pairs, twisted |
| Type/catégorie de signal (Conditions ambiantes) | Ethernet CAT6A, 10 Gbps |
| Paires torsadées (Normes et réglementations) | 2 cores to the pair |
| Cycles d'insertion/retrait (Données générales) | ≥ 100 |
| Durée de fonctionnement du signal (Normes et réglementations) | 4.4 ns/m |
| Normes/réglementations (Conditions ambiantes) | M12 connector IEC 61076-2-109 |
| Impédance d'onde (Normes et réglementations) | 100 Ω ±5 Ω (at 100 MHz) |
| Ligne de signal AWG (Normes et réglementations) | 26 |
| Structure des câbles (Normes et réglementations) | 4x2xAWG26/7; S/FTP |
| Courant nominal à 40 °C (conditions ambiantes) | 0.5 A |
| Température ambiante (fonctionnement) (Dimensions) | -25 °C ... 90 °C (M12 connector) |
| Résistance à la flamme (Normes et réglementations) | according to EN 60332-1-2 |
| Autres résistances (Normes et réglementations) | Resistant to fuel according to EN 60684-2, 72 h at 100 °C, IRM 903 |
| Perte de retour (PR) (Normes et réglementations) | 24 dB (with 1 MHz) |
| Résistance à l'huile (Normes et réglementations) | according to EN 60684-2, 72 h at 100 °C, IRM 902 |
| Désignation standard (Caractéristiques, rubrique 2) | Shock, vibration |
| Matériel relatif aux normes et réglementations (Données générales) | PA 6.6: Fire protection in rail vehicles - requirement sets R22, R23, and R24 acc. to DIN EN 45545-2 (Risk level HL1 - HL3) |
| Température ambiante (fonctionnement) (Données générales) | -25 °C ... 90 °C |
| Matériel de chef d'orchestre (Normes et réglementations) | Tin-plated Cu litz wires |
| Atténuation du blindage (Normes et réglementations) | 60 dB (up to 1000 MHz) |
| Normes/réglementations (Caractéristiques, rubrique 2) | EN 50155 |
| Résistance de couplage (Normes et réglementations) | 5.00 mΩ/m (at 10 MHz) |
| Capacité de travail (Normes et réglementations) | 44 nF (per kilometer) |
| Résistance du conducteur (Normes et réglementations) | ≤ 145 Ω/km |
| Type/catégorie de signal (Normes et réglementations) | Ethernet CAT7, 10 Gbps |
| Résistance à la traction du PRV (Normes et réglementations) | ≤ 60 N (temporary) |
| Résistance d'isolement (Normes et réglementations) | ≥ 5 GΩ*km |
| Concentration des fumées (Normes et réglementations) | EN 61034-2 |
| Gaine extérieure, couleur (Normes et réglementations) | black |
| Tension nominale, câble (Normes et réglementations) | 125 V AC (Uo) |
| Gaine extérieure, matériau (Normes et réglementations) | PE-X |
| Tension d'essai noyau/noyau (Normes et réglementations) | 1000 V AC (50 Hz, 1 min.) |
| Type de blindage de paires (Normes et réglementations) | Aluminum-lined polyester foil |
| Section transversale du conducteur (Normes et réglementations) | 4x 2x 0.14 mm² |
| Suppression des interférences (Normes et réglementations) | 90 dB (up to 1000 MHz) |
| Tension d'essai noyau/blindage (Normes et réglementations) | 1000 V AC (50 Hz, 1 min.) |
| Type de câble (abréviation) (Normes et réglementations) | 94S |
| Diamètre extérieur du câble D (Normes et réglementations) | 6.6 mm ±0.2 mm |
| Atténuation de la diaphonie (ACR) (Normes et réglementations) | 100 dB (with 1 MHz) |
| Nombre de positions (configuration des broches du connecteur) (Données générales) | 8 |
| Isolation des conducteurs (Normes et réglementations) | Cell PE |
| Température ambiante (fonctionnement) (Normes et réglementations) | -40 °C ... 80 °C (cable, fixed installation) |
| Ligne de signalisation à structure conductrice (Normes et réglementations) | 7x 0.16 mm |
| Protection contre l'incendie dans les véhicules ferroviaires (Normes et réglementations) | BS 6853 (Internal cable Ia, Ib, II/external cable Ia, Ib, II) |
| Diamètre du noyau, isolation comprise (Normes et réglementations) | 1.05 mm ±0.1 mm |
| Atténuation de la diaphonie à l'extrémité proche (NEXT) (Normes et réglementations) | 100 dB (with 1 MHz) |
| Rayon de courbure minimal, installation fixe (Normes et réglementations) | 6 x D |
| Atténuation de la diaphonie par sommation de puissance (PS-ACR) (Normes et réglementations) | 97 dB (with 1 MHz) |
| Longueur de dénudage de la gaine (extrémité libre du conducteur) (Caractéristiques tête 1) | 0.5 mm |
| Atténuation de la diaphonie à l'extrémité proche (PSNEXT) (Normes et réglementations) | 97 dB (with 1 MHz) |
Description du produit
Network cable, CAT6A Ethernet (10 GBit/s), 8-pole halogen-free, shielded, M12 straight connector, encoding: X SPEEDCON / IP67, to free cable end, cable length: 2 m
