NBC-P12MSD/10,0-93E

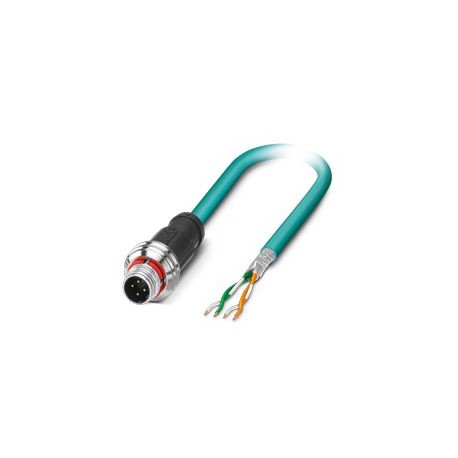

NBC-P12MSD/10,0-93E 1476014 PHOENIX CONTACT Network cable, CAT5 Ethernet (100 MBit/s), 4-pole, halogen-free ..
$82.36USD
162 en stock
Spécifications clés
:60 V DC
taper:M12 Push-Pull Straight Male / IP67
Durée d'exécution:5.3 ns/m
Matériel:CuSn (Contact)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| 60 V DC | |
| taper | M12 Push-Pull Straight Male / IP67 |
| Durée d'exécution | 5.3 ns/m |
| Matériel | CuSn (Contact) |
| Protégé | Yes |
| Système de bus | Ethernet |
| Type de câble | CAT5 Flexible Ethernet, 2-Pair [93E] |
| Application | Standard |
| Poids de la ligne | 42 kg/km |
| Type de capteur | Ethernet |
| Longueur du câble | 10 m |
| Sans halogène | in accordance with IEC 60754-1 |
| Nombre de poteaux | 4 |
| Type de produit | Packaged data cable |
| Style UL AWM | 20963 (80 °C / 30 V) |
| Type de serrage | Push-Pull |
| Type d'encodage | D (Data) |
| Capacité de la ligne | ca. 45 nF/km (at 1 kHz) |
| Échouage complet | 2 paisa with 2 fillers to the core |
| Résistance à l'huile | according to EN 60811-2-1 |
| Ligne de signal AWG | 26 |
| résistance à la flamme | according to IEC 60332-1-2 |
| Résistivité de masse | ≤ 5 mΩ |
| Courant nominal entrant | 1.5 A |
| Tension nominale UN | 48 V AC |
| Rapport d'état | no |
| Résistance à la traction | ≤ 80 N |
| résistance à l'accouplement | ≤ 100.00 mΩ/m (with 10 MHz) |
| Matériau conducteur | Bare Cu Wire |
| Cycles de manœuvre | ≥ 100 |
| Échoués par paires | 2 conductors in pairs |
| Structure du conducteur | 2x2xAWG26/7, SF/UTP |
| Degré de pollution | 3 |
| Dessin coté | |
| Gaine extérieure, couleur | sea blue RAL 5021 |
| milieu de transmission | copper |
| Degré de protection | IP67 |
| Catégorie de surtension | II |
| Type/Catégorie de signal | Ethernet CAT5 (IEC 11801), 100 MBit/s |
| Résistance d'isolement | ≥ 100 MΩ |
| Tension nominale du câble | ≤ 100 V (Peak value, not for high currents) |
| Atténuation du blindage | 3.2 dB (at 1 MHz) |
| Couvercle de protection optique | 70 % |
| Gaine extérieure, matériau | WHILE |
| Section transversale du conducteur | 2x 2x 0.14 mm² |
| Atténuation de retour (RL) | 23 dB (at 4 MHz) |
| conducteur unique, couleur | white/orange-orange, white/green-green |
| résistance des paires torsadées | ≤ 290,00 Ω/km |
| Impédance caractéristique | 100 Ω ±5 Ω (at 100 MHz) |
| Diamètre extérieur du conducteur | 6.4 mm ±0.2 mm |
| Tension d'essai fil/blindage | 700 V (50 Hz, 1 min.) |
| Matériau, isolation des fils | PE foam |
| Tension d'essai fil à fil | 700 V (50 Hz, 1 min.) |
| Indication de disponibilité | no |
| Normes et réglementations relatives aux câbles | Electrical requirements EN 50288-2-2 |
| épaisseur de la paroi de la gaine externe | 1.2 mm |
| Rayon de courbure minimal, fixe | 4 x D |
| Atténuation paraphonique (SUIVANT) | 65.3 dB (at 1 MHz) |
| Température ambiante (de fonctionnement) | -25 °C ... 85 °C |
| Structure du conducteur de signal de ligne | 7x 0.16 mm |
| Rayon de courbure minimal, mobile | 52 mm |
| Rayon de courbure minimal, flexible | 8 x D |
| Température ambiante (installation) | -20 °C ... 80 °C |
| Diamètre du fil avec gaine isolante | 0.98 mm |
| Charge de courant admissible du câble | 2 A (according to DIN VDE 0891-1) |
| Classe de combustibilité selon la norme UL 94 | V0 |
| Caractéristiques de transmission (catégorie) | CAT5 (IEC 11801:2002) |
| Atténuation de la diaphonie par somme de puissance (PSNEXT) | 62.3 dB (at 1 MHz) |
Description du produit
Network cable, CAT5 Ethernet (100 MBit/s), 4-pole, shielded (Advanced Shielding Technology), M12 straight connector, coding: D Push-pull / IP67, to free cable end, cable length: 10 m
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
