NBC-R4AC/5,0-93K/R4AC

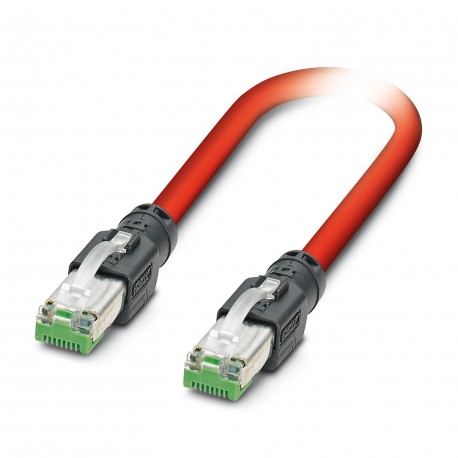

NBC-R4AC/5,0-93K/R4AC 1412469 PHOENIX CONTACT Patch cable
$0.00USD
4095 en stock
Spécifications clés
:Ni/Au (Contact surface)
Taper:Plug straight RJ45
Matériel:CuSn (Contact)
Protégé:yes
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Ni/Au (Contact surface) | |
| Taper | Plug straight RJ45 |
| Matériel | CuSn (Contact) |
| Protégé | yes |
| Protection | Tinned copper braided shield |
| Type de câble | Sercos III |
| Application | Standard |
| Type de capteur | Sercos |
| longueur du câble | 5.00 m |
| Poids du câble | 68 kg/km |
| Couleur de la poignée | black |
| Type de produit | Data cable preassembled |
| Style UL AWM | 21694 (60 °C / 600 V) |
| Tourbillon général | Star quad |
| Durée d'exécution du signal | 5.3 ns/m |
| Affichage de l'état | no |
| Impédance d'onde | 100 Ω ±15 Ω (at 100 MHz) |
| ligne de signal AWG | 22 |
| structure de câbles | 1x4xAWG22/7, SF/TQ |
| résistance du câble | ≤ 120 Ω/km |
| résistance à la flamme | according to UL 1685 (CSA FT 4) |
| Autres résistances | UV resistant (according to UL 1581, Section 1200) |
| Résistance à l'huile | Resistant to oil to a limited extent |
| Matériau conducteur | Tin-plated Cu litz wires |
| Fil unique, couleur | white, yellow, blue, orange |
| vitesse de transmission | 100 Mbps |
| résistance de couplage | ≤ 20.00 mΩ/m (at 10 Hz) |
| Degré de pollution | 1 |
| Dessin coté | |
| Nombre de positions | 4 |
| milieu de transmission | Copper |
| Degré de protection | IP20 |
| Catégorie de surtension | I |
| Type/catégorie de signal | Sercos CAT5 (IEC 11801), 100 Mbps |
| Tension nominale (III/3) | 72 V (DC) |
| Gaine externe, couleur | signal red RAL 3020 |
| Matériau, gaine intérieure | PVC |
| Tension nominale, câble | 600 V |
| Gaine extérieure, matériau | PVC |
| Tension de test Noyau/Noyau | 2000 V (50 Hz, 1 min.) |
| Type de blindage de paire | Aluminum-lined polyester foil |
| Section transversale du conducteur | 4x 0.34 mm² |
| diamètre extérieur du câble | 6.50 mm ±0.2 mm |
| Épaisseur, gaine extérieure | approx. 0.90 mm |
| Isolation des fils électriques | PE |
| Tension de test Noyau/Blindage | 2000.00 V (50 Hz, 1 min.) |
| Type de câble (abréviation) | 93K |
| résistance d'isolation du câble | ≥ 0.5 GΩ*km |
| Cycles d'insertion/retrait | ≥ 750 |
| Diamètre du fil, isolation comprise | approx. 1.55 mm |
| Température ambiante (fonctionnement) | -25 °C ... 80 °C |
| Ligne de signal à structure conductrice | 7x 0.25 mm |
| Force d'insertion par contact de signal | 50.00 N |
| Force d'extraction par contact de signal | 30 N |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
| Caractéristiques de transmission (catégorie) | CAT5 |
| Rayon de courbure minimal, installation fixe | 3 x D |
| Rayon de courbure minimal, installation flexible | 7 x D |
Description du produit
Patch cable, protection index: IP20, cable length: 5 m, number of poles: 4, Sercos
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
