NX14SR/XCN-AT10

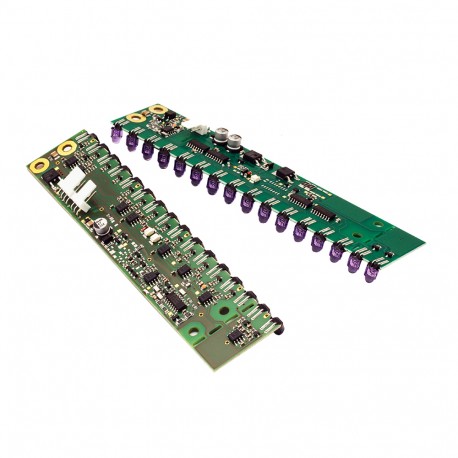

NX14SR/XCN-AT10 MICRO DETECTORS Area sensor Kit E+R NPN NC 14 beams axial with sensing, adjustment, with che..
$0.00USD
4590 en stock
Spécifications clés
Poids:104g
Émission:infrared 880nm
Dimensions:140 x 36 x 18mm
Espace des faisceaux:10mm
Informations sur le fournisseur
MICRO DETECTORS
Produits : 33669
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Poids | 104g |
| Émission | infrared 880nm |
| Dimensions | 140 x 36 x 18mm |
| Espace des faisceaux | 10mm |
| Relations | With PCB connectors / Emitter, Conn. 3 MOLEX 22-05-7038 - Positive, Check, Common / Receiver, Conn. 1 MOLEX 22-05-7038 - Positive, Check, Common / Receiver, Conn. 2 MOLEX 22-05-7048 Positive, Check, Output, Common |
| Type de sortie | NPN |
| Courant de charge | 100mA |
| Voyants LED | emitter: yellow (supply and emission active) - receiver: red (signal level) - yellow (output state active) |
| nombre de rayons | 14 |
| Courant de fuite | < 10µA @ 26V |
| Fonction de sortie | NC |
| Tension de fonctionnement | 10 -26Vdc |
| hauteur contrôlée | 130mm |
| Principe de fonctionnement | emitter+receiver |
| Contenu d'ondulation maximal | 10% |
| chute de tension de sortie | 2V @ 100mA |
| Degré de protection | Not defined |
| Température de fonctionnement | 0°C…+ 55° C (without freeze) |
| Courant d'alimentation à vide | 150mA (emitter) - 25mA (receiver) |
| Réglage de la sensibilité | Yes |
| Distance de détection nominale | 0,5 … 2m |
| Protection contre les courts-circuits | Yes |
| objet détectable minimal | ø 5mm (in the central area with adjustment) |
| Protection contre l'inversion de polarité | Yes |
| Interférence avec la lumière extérieure | 1000lux (incandescent light) - 1500lux (sunlight) |
| Délai avant disponibilité | < 85 ms |
| Protection contre les surtensions impulsionnelles | Yes |
Description du produit
NX14SR/XCN-AT10 Area sensor Kit E+RNPN NC 14 beams axial with sens. adj.with checktropic.
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
