PACT RCP-4000A-UIRO-PT-D95

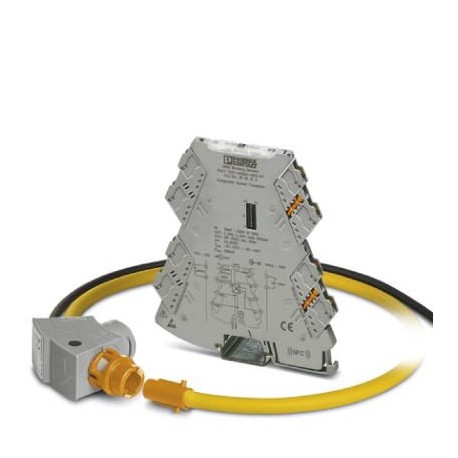

PACT RCP-4000A-UIRO-PT-D95 2906234 PHOENIX CONTACT Current transformer
$0.00USD
4801 en stock
Spécifications clés
GTIN:4055626048284
Note:Made to Order (non-returnable)
Clé de commande:2906234
page du catalogue:Page 237 (C-5-2017)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626048284 |
| Note | Made to Order (non-returnable) |
| Clé de commande | 2906234 |
| page du catalogue | Page 237 (C-5-2017) |
| Unité d'emballage | 1 pc |
| (Dimensions) | -40 °C ... 85 °C (Measuring transducer) |
| Pays d'origine | DE (Germany) |
| numéro de tarif douanier | 85437090 |
| (Conditions ambiantes) | IEC 61010-2-032 |
| Profondeur (Données de connexion) | 120.50 mm |
| Largeur (Données de connexion) | 6.20 mm |
| Hauteur (Données de connexion) | 110.50 mm |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Altitude maximale (Dimensions) | > 4000 m |
| Nom de la connexion (Données générales) | Measuring transducer side |
| (Signal de sortie de la bobine de mesure) | 0 V ... 10.5 V (can be set via software) |
| Longueur de dénudage (Données générales) | 10 mm |
| Conformité (conditions ambiantes) | CE-compliant |
| Méthode de connexion (Données générales) | Push-in connection |
| Émission de bruit (conditions ambiantes) | EN 61000-6-4 |
| Poids par pièce (emballage exclu) | 400.600 g |
| (Mesure du signal de sortie du transducteur) | 600 V AC (rms CAT IV) |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| Consommation électrique (Données commerciales clés) | ≤ 1 W (at IOUT= 20 mA, 9.6 V DC, 600 Ω load) |
| (Données générales pour la mesure du transducteur) | IEC 61010-2-032 |
| Degré de pollution (conditions ambiantes) | 2 |
| Isolation électrique (conditions ambiantes) | Reinforced insulation in accordance with IEC 61010-1 |
| Catégorie de surtension (conditions ambiantes) | II |
| Normes/réglementations (Conditions ambiantes) | IEC 61010-1 |
| Tension d'essai (Données générales, bobine de mesure) | 3 kV (50 Hz, 1 min.) |
| Température ambiante (fonctionnement) (Dimensions) | -30 °C ... 80 °C (Measuring coil) |
| Tension d'alimentation nominale (Données commerciales clés) | 24 V DC |
| Erreur de position (Alimentation du transducteur de mesure) | < 1 % |
| Erreur de linéarité (alimentation du transducteur de mesure) | 0.1 % |
| Tension d'isolement nominale (conditions ambiantes) | 300 V |
| UL, États-Unis/Canada (Données générales, bobine de mesure) | UL 508 Listed |
| Plage de fréquences (Données générales, bobine de mesure) | 16 Hz ... 1000 Hz |
| Section du conducteur AWG max. (Données générales) | 12 |
| Section transversale du conducteur AWG min. (Données générales) | 26 |
| Matériau du boîtier (Données générales, bobine de mesure) | PBT |
| Isolation (Mesure du signal de sortie du transducteur) | double insulation |
| Mesure du degré de protection de la bobine (Dimensions) | IP67 (not assessed by UL) |
| Section transversale maximale du conducteur solide (Données générales) | 2.5 mm² |
| Section transversale minimale du conducteur solide (Données générales) | 0.2 mm² |
| Impédance d'entrée (Mesure des données d'entrée du transducteur) | > 100 kΩ |
| Tension de test (Mesure du signal de sortie du transducteur) | 10.45 kV (DC / 1 min.) |
| Matériau de la bobine (Mesure du signal de sortie du transducteur) | Elastollan |
| Compatibilité électromagnétique (conditions ambiantes) | Conformance with EMC Directive 2004/108/EC |
| Plage de tension d'alimentation nominale (Données commerciales clés) | 9.6 V DC ... 30 V DC |
| Précision de base (Mesure du signal de sortie du transducteur) | |
| UL, États-Unis/Canada (Mesure du signal de sortie du transducteur) | UL 61010 Recognized |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 80 °C (Measuring coil) |
| Section transversale du conducteur flexible max. (Données générales) | 2.5 mm² |
| Section transversale du conducteur flexible min. (Données générales) | 0.2 mm² |
| Signal de sortie actuel (Signal de sortie de la bobine de mesure) | 0 mA ... 20 mA (via DIP switch) |
| Signal de sortie de tension (Signal de sortie de la bobine de mesure) | 0 V ... 10 V (via DIP switch) |
| Configurable/programmable (Données d'entrée de la bobine de mesure) | Via DIP switches |
| Matériau du boîtier (Mesure du signal de sortie du transducteur) | PC |
| Plages de mesure (courant) (Données d'entrée de la bobine de mesure) | 100 A 250 A 400 A 630 A 1000 A 1500 A 2000 A 4000 A |
| Degré de protection du transducteur de mesure (Dimensions) | IP20 |
| Plage de mesure de fréquence (Alimentation du transducteur de mesure) | 40 Hz ... 20000 Hz |
| Signal d'entrée (à 50 Hz) (Mesure des données d'entrée du transducteur) | 100 mV (1000 A) |
| Erreur de transmission maximale (Données générales, bobine de mesure) | ≤ 0.5 % (From the range end value) |
| Degré de pollution (Données générales pour le transducteur de mesure) | 2 |
| Longueur du câble de signal (Mesure du signal de sortie du transducteur) | 3000 mm |
| Signal de sortie (à 50 Hz) (Signal d'entrée du transducteur de mesure) | 100 mV (no load, at 1,000 A) |
| Catégorie de surtension (Données générales pour la mesure du transducteur) | II |
| Longueur de la bobine de mesure (signal de sortie du transducteur de mesure) | 300 mm |
| Tension d'isolation nominale (Signal de sortie du transducteur de mesure) | 1000 V AC (rms CAT III) |
| Normes/réglementations (Données générales pour la mesure du transducteur) | IEC 61010-1 |
| Sortie de courant de charge/sortie (Signal de sortie de la bobine de mesure) | ≤ 600 Ω (20 mA) |
| Diamètre de la bobine de mesure (signal de sortie du transducteur de mesure) | 8.3 mm ±0.2 mm |
| Erreur de mesure typique (Données générales pour le transducteur de mesure) | < 1 % |
| Ligne de signal de structure conductrice (Sortie du signal du transducteur de mesure) | 2x 0.22 mm (Signal (tinned)) |
| Tension de sortie (en fonctionnement à vide) (Signal d'entrée du transducteur de mesure) | VOUT= M * dI/dt |
| Tension de sortie (sinusoïdale, en fonctionnement à vide) (Signal d'entrée du transducteur de mesure) | 100 mV (VOUT= 2 * π * M * f * I (M = 0.318 μH; example: At 50 Hz; I = 1,000 A)) |
Description du produit
The set consists of a 4-way separation amplifier with push-in connection technology and a Rogowski coil with a length of 300 mm and a diameter of 95 mm for AC current measurement in busbars and high-v
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
