PACT RCP-D140

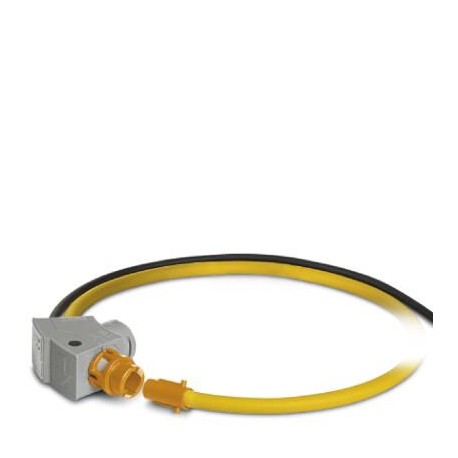

PACT RCP-D140 2904891 PHOENIX CONTACT 450 mm long Rogowski coil. The measuring coil diameter when installed ..
$0.00USD
4304 en stock
Spécifications clés
GTIN:4046356898188
Clé de commande:2904891
page du catalogue:Page 219 (C-5-2019)
Unité d'emballage:1 pc
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356898188 |
| Clé de commande | 2904891 |
| page du catalogue | Page 219 (C-5-2019) |
| Unité d'emballage | 1 pc |
| Pays d'origine | IT (Italy) |
| ETIM 4.0 (eCl@ss) | EC002048 |
| ETIM 5.0 (eCl@ss) | EC002498 |
| ETIM 6.0 (eCl@ss) | EC002498 |
| ETIM 7.0 (eCl@ss) | EC002498 |
| UNSPSC 13.2 (ETIM) | 39121421 |
| UNSPSC 19.0 (ETIM) | 39121421 |
| numéro de tarif douanier | 90309000 |
| (Conditions ambiantes) | IEC 61010-2-032 |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| eCl@ss 4.0 (Classifications) | 27378000 |
| eCl@ss 4.1 (Classifications) | 27378000 |
| eCl@ss 5.0 (Classifications) | 27379100 |
| eCl@ss 5.1 (Classifications) | 27379100 |
| eCl@ss 6.0 (Classifications) | 27379200 |
| eCl@ss 7.0 (Classifications) | 27379201 |
| eCl@ss 8.0 (Classifications) | 27219290 |
| eCl@ss 9.0 (Classifications) | 27219290 |
| (Données générales, bobine de mesure) | IEC 61010-2-032 |
| (Signal de sortie de la bobine de mesure) | 600 V AC (rms CAT IV) |
| Altitude maximale (Données générales) | < 2000 m |
| eCl@ss 10.0.1 (Classifications) | 27219290 |
| UL, États-Unis/Canada (Conditions ambiantes) | UL 61010 Recognized |
| Erreur de positionnement (Données commerciales clés) | < 1 % |
| Poids par pièce (emballage exclu) | 180.000 g |
| Erreur de linéarité (Données commerciales clés) | 0.1 % |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| Isolation (Signal de sortie de la bobine de mesure) | double insulation |
| Normes/réglementations (Conditions ambiantes) | IEC 61010-1 |
| Tension de test (Signal de sortie de la bobine de mesure) | 10.45 kV (DC / 1 min.) |
| Matériau de la bobine (Mesure du signal de sortie de la bobine) | Elastollan |
| Précision de base (Signal de sortie de la bobine de mesure) | |
| UL, États-Unis/Canada (Sortie du signal de la bobine de mesure) | UL 61010 Recognized |
| Température ambiante (fonctionnement) (Données générales) | -30 °C ... 80 °C (Measuring coil) |
| Plage de mesure de fréquence (Données commerciales clés) | 40 Hz ... 20000 Hz |
| Matériau du boîtier (Signal de sortie de la bobine de mesure) | PC |
| Mesure du degré de protection de la bobine (Données générales) | IP67 (not assessed by UL) |
| Signal de sortie (à 50 Hz) (Données d'entrée de la bobine de mesure) | 100 mV (no load, at 1,000 A) |
| Normes/réglementations (Données générales, bobine de mesure) | IEC 61010-1 |
| Longueur du câble de signal (sortie du signal de la bobine de mesure) | 3000 mm |
| Température ambiante (stockage/transport) (Données générales) | -40 °C ... 80 °C (Measuring coil) |
| Longueur de la bobine de mesure (Signal de sortie de la bobine de mesure) | 450 mm |
| Tension d'isolation nominale (signal de sortie de la bobine de mesure) | 1000 V AC (rms CAT III) |
| Diamètre de la bobine de mesure (Signal de sortie de la bobine de mesure) | 8.3 mm ±0.2 mm |
| Ligne de signal à structure conductrice (sortie du signal de la bobine de mesure) | 2x 0.22 mm (Signal (tinned)) |
| Tension de sortie (en fonctionnement à vide) (Données d'entrée de la bobine de mesure) | VOUT= M * dI/dt |
| Tension de sortie (sinusoïdale, à vide) (Données d'entrée de la bobine de mesure) | 100 mV (VOUT= 2 * π * M * f * I (M = 0.318 μH; example: At 50 Hz; I = 1,000 A)) |
Description du produit
Rogowski coil with a length of 450 mm. The diameter of the measuring coil in installed state is 140 mm. The Rogowski coil is used for the measurement of AC current from busbars and high-voltage lines.
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
