En stock Produit phare
PC 4/ 3-STF-7,62 RAE BD:W,V,U

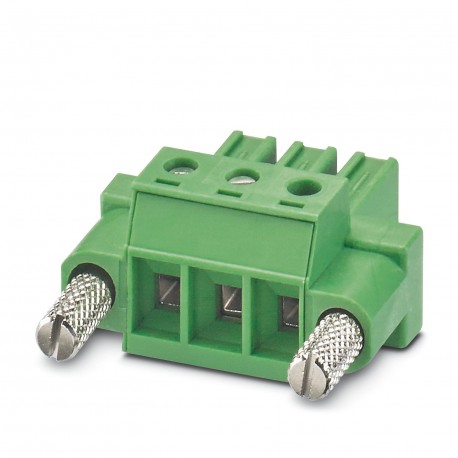

PC 4/ 3-STF-7,62 RAE BD:W,V,U 1875797 PHOENIX CONTACT Printed-circuit board connector
$0.00USD
3538 en stock
Spécifications clés
Note:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Taper:Standard
Pas:7.62 mm
Couleur ():()
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Note | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Taper | Standard |
| Pas | 7.62 mm |
| Couleur () | () |
| Largeur [w] | 38.08 mm |
| Hauteur [h] | 18.1 mm |
| Longueur [l] | 30.7 mm |
| Type de verrouillage | Screw locking mechanism |
| Gamme de produits | COMBICON Connectors Special |
| Type de produit | PCB connector |
| Nombre de lignes | 1 |
| Famille de produits | PC 4/..-STF |
| bride de montage | yes |
| Révision de l'article | 04 |
| Système de connecteurs | COMBICON PC 4 |
| Matériel de contact | Cu alloy |
| Hauteur installée | 18.1 mm |
| longueur de dénudage | 7 mm |
| Méthode de connexion | Screw connection with tension sleeve |
| Couple de serrage | 0.5 Nm ... 0.6 Nm |
| Type d'emballage | packed in cardboard |
| Courant nominal IN | 20 A |
| Tension nominale UN | 630 V |
| Notes sur le fonctionnement | In accordance with IEC 61984, COMBICON connectors have no switching power (COC). During designated use, they must not be plugged in or disconnected when carrying voltage or under load. |
| Dessin coté | |
| Matériau isolant | PA |
| Nombre de positions | 3 |
| Nombre de potentiels | 3 |
| Tension nominale (II/2) | 1000 V |
| Tête de vis à entraînement par forme | Slotted (L) |
| Section nominale | 4 mm² |
| Nombre de connexions | 3 |
| Tension nominale (III/2) | 630 V |
| Tension nominale (III/3) | 400 V |
| Type de connexion de contact | Socket |
| caractéristiques de surface | hot-dip tin-plated |
| Groupe de matériaux isolants | I |
| CTI selon la norme IEC 60112 | 600 |
| Tension de surtension nominale (II/2) | 6 kV |
| Section transversale du conducteur AWG | 24 ... 10 |
| Tension de surtension nominale (III/2) | 6 kV |
| Tension de surtension nominale (III/3) | 6 kV |
| Section transversale du conducteur rigide | 0.2 mm² ... 4 mm² |
| Tension d'isolation nominale (II/2) | 1000 V |
| Section transversale du conducteur flexible | 0.2 mm² ... 4 mm² |
| Tension d'isolation nominale (III/2) | 630 V |
| Tension d'isolation nominale (III/3) | 400 V |
| Sens de connexion conducteur/circuit imprimé | 0 ° |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
| zone de contact de la surface métallique (couche supérieure) | Tin (4 - 8 µm Sn) |
| Point de terminaison de surface métallique (couche supérieure) | Tin (4 - 8 µm Sn) |
| 2 conducteurs de même section, solides | 0.2 mm² ... 2.5 mm² |
| 2 conducteurs de même section, flexibles | 0.2 mm² ... 1.5 mm² |
| Indice d'inflammabilité du fil incandescent GWFI selon la norme EN 60695-2-12 | 850 |
| Température d'allumage du fil incandescent GWIT selon la norme EN 60695-2-13 | 775 |
| Température pour l'essai de pression de la bille selon la norme EN 60695-10-2 | 125 °C |
| Section transversale du conducteur, flexible, avec embout, avec gaine plastique | 0.25 mm² ... 4 mm² |
| Section transversale du conducteur flexible, avec virole sans gaine plastique | 0.25 mm² ... 4 mm² |
| Deux conducteurs souples de même section, avec embout sans gaine plastique | 0.25 mm² ... 1.5 mm² |
| Deux conducteurs de même section, souples, avec cosse double et gaine plastique. | 0.5 mm² ... 2.5 mm² |
Description du produit
PCB connector, nominal cross section: 4 mm2, nominal current: 20 A, rated voltage (III/2): 630 V, contact surface: Sn, contact connection type: Socket, number of potentials: 3, number of rows: 1, numb
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
