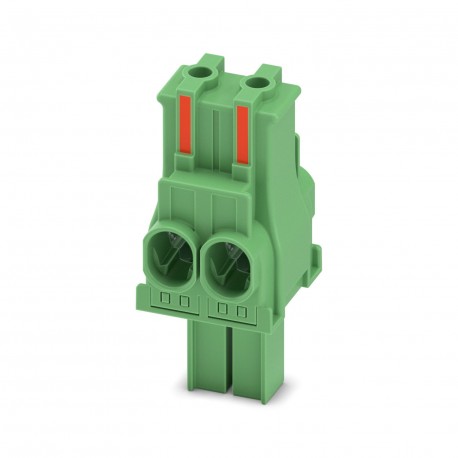

PC 6/ 2-ST-BUS-7,62
PC 6/ 2-ST-BUS-7,62 1044740 PHOENIX CONTACT Connector for printed circuit board, nominal current: 32 A, numb..
$0.00USD
3865 en stock
Spécifications clés
Lien:Insulation displacement connection
Étape:7.62 mm
note:Complies with WEEE/RoHS, no thread-like materials according to IEC 60068-2-82/JEDEC JESD 201
Résultat:Test passed
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Lien | Insulation displacement connection |
| Étape | 7.62 mm |
| note | Complies with WEEE/RoHS, no thread-like materials according to IEC 60068-2-82/JEDEC JESD 201 |
| Résultat | Test passed |
| Amplitude | 0.35 mm (10 Hz ... 60.1 Hz) |
| Fréquence | 10 - 150 - 10 Hz |
| Conditionnement | Packed in carton |
| Largeur [w] | 24.4 mm |
| Hauteur [h] | 58 mm |
| Longueur [l] | 28.75 mm |
| Vitesse de balayage | 1 octave/min |
| Température | 850 °C |
| Accélération | 50 m/s² (60.1 Hz ... 150 Hz) |
| Couleur (boîtier) | Green (6021) |
| Gamme de produits | COMBICON Connectors L |
| Type de produit | Printed circuit board connector |
| Type de serrage | absent |
| bride de fixation | absent |
| Analyse d'article | 02 |
| Nombre de lignes | 1 |
| Famille de produits | PC 6/.. -ST-BUS |
| Finition de surface | Hot-dip galvanizing |
| Nombre de poteaux | 2 |
| Instructions du test | X, Y, and Z axis |
| Système de connecteurs | COMBICON PC 6 |
| Matériaux de contact | Cu Alloy |
| Tension alternative fixe | 4.26 kV |
| Résistivité de masse | 0.7 mΩ |
| Nombre de cycles | 25 |
| Courant nominal entrant | 32 A |
| Tension nominale UN | 1000 V |
| Couple de serrage | 3 Nm |
| Cycles de manœuvre | 25 |
| Note relative au fonctionnement | According to DIN EN 61984, COMBICON connectors are connectors without switchable power (COC). For use in accordance with the intended use, they must not be switched on or disconnected while they are still live or under load. |
| Spécifications de test | DIN EN 60998-2-3 (VDE 0613-2-3):2005-03 |
| Dessin coté | |
| matériau isolant | PA |
| Résistivité massique R1 | 0.7 mΩ |
| Résistivité de masse R2 | 0.7 mΩ |
| Nombre de potentiels | 2 |
| Section transversale nominale | 16 mm² |
| Nombre de connexions | 2 |
| Tension de dimensionnement (II/2) | 1000 V |
| Couleur (élément moteur) | Orange (2003) |
| Nombre de poteaux testés | 3 |
| Tension de dimensionnement (III/2) | 1000 V |
| Tension de dimensionnement (III/3) | 1000 V |
| Durée du test par essieu | 2.5 h |
| Type de connexion de contact | female |
| Durée de l'application | 5 s |
| Contraintes dues à la corrosion | 0.2 dm3KNOW2on 300 dm3/40 °C/1 cycle |
| tête de vis type appareil | Torx® (T15) |
| Groupe de matériaux isolants | The |
| CTI selon la norme IEC 60112 | 600 |
| Tension d'impulsion nominale (II/2) | 6 kV |
| Valeur minimale de fuite (II/2) | 5.5 mm |
| Tension d'impulsion nominale (III/2) | 8 kV |
| Tension d'impulsion nominale (III/3) | 8 kV |
| Dimensionnement de la tension d'impulsion (II/2) | 6 kV |
| Température ambiante (montage) | -5 °C ... 40 °C (depending on conductor insulation) |
| Valeur de ligne de fuite minimale (III/2) | 8 mm |
| Valeur de ligne de fuite minimale (III/3) | 12.5 mm |
| Tension d'isolement nominale (II/2) | 1000 V |
| Dimensionnement de la tension d'impulsion (III/2) | 8 kV |
| Dimensionnement de la tension d'impulsion (III/3) | 8 kV |
| Force de traction par pôle env. | 16 N |
| Température ambiante (de fonctionnement) | -40 °C ... 100 °C (depending on derating curve) |
| Tension d'isolement nominale (III/2) | 1000 V |
| section transversale du conducteur flexible | 16 mm² (H07V-K / Maximum Outer Diameter 8.1 mm) |
| Force d'insertion par pôle env. | 13 N |
| Tension d'isolation nominale (III/3) | 1000 V |
| Stress dû à l'effet de la chaleur | 100 °C/168 h |
| Sens de connexion conducteur/carte | 0 ° |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Classe de combustibilité selon la norme UL 94 | V0 |
| Tension d'impulsion verticale au-dessus du niveau de la mer | 9.8 kV |
| Humidité relative (transport et stockage) | 30 % ... 70 % |
| zone de contact de la surface métallique (couche superficielle) | Tin (4 - 8 μm Sn) |
| Résistance d'isolement entre pôles contigus | > 5 MΩ |
| Surface métallique, point de connexion (couche superficielle) | Tin (4 - 8 μm Sn) |
| Valeur minimale de fuite - plage non homogène (II/2) | 5.5 mm |
| Valeur minimale de fuite - plage non homogène (III/2) | 8 mm |
| Valeur de dégagement minimale - plage non homogène (III/3) | 8 mm |
| Résistance aux courants de surface (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Température d'essai de dureté Brinell selon la norme EN 60695-10-2 | 125 °C |
| Température d'allumage du filament GWIT selon la norme EN 60695-2-13 | 775 |
| Indice d'inflammabilité du filament GWFI selon la norme EN 60695-2-12 | 850 |
| Section transversale du conducteur / type de conducteur / valeur nominale de la force de traction / valeur réelle | 16 mm² / flexible / > 100 N |
Description du produit
Connector for printed circuit board, nominal section: 16 mm², color: green, nominal current: 32 A, nominal voltage (III/2): 1000 V, contact surface: Tin, contact type: Female, number of potentials: 2,
