PLC-ASC-UI-OUT

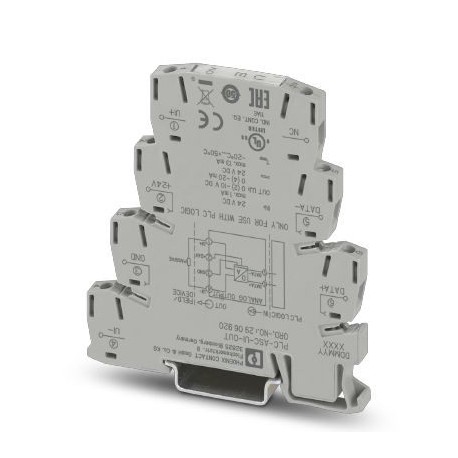

PLC-ASC-UI-OUT 2906920 PHOENIX CONTACT Extension module
$0.00USD
4612 en stock
Spécifications clés
GTIN:4055626155517
Note:Made to Order (non-returnable)
Clé de commande:2906920
page du catalogue:Page 431 (C-5-2017)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626155517 |
| Note | Made to Order (non-returnable) |
| Clé de commande | 2906920 |
| page du catalogue | Page 431 (C-5-2017) |
| Unité d'emballage | 1 pc |
| (Données d'entrée) | 4 mA ... 20 mA |
| Pays d'origine | DE (Germany) |
| Nom de l'entrée (Fourniture) | Digital input |
| Ripple (Données d'entrée) | < 20 mVPP |
| numéro de tarif douanier | 85389099 |
| (Conditions ambiantes) | Surge protection |
| Filetage (Général) | M3 |
| Nom de la sortie (Données d'entrée) | Analog output for current |
| Longueur de dénudage (Général) | 8 mm |
| Méthode de connexion (Générale) | Screw connection |
| Profondeur (Données commerciales clés) | 86 mm |
| Largeur (Données commerciales clés) | 6.2 mm |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Taille (Données commerciales clés) | 80 mm |
| Isolation (Données de connexion) | Basic insulation |
| Mode de fonctionnement (Données de sortie) | 100% operating factor |
| Conformité (Données de connexion) | CE-compliant |
| Désignation (Données de connexion) | Air clearances and creepage distances |
| Protection des données de sortie (données d'entrée) | |
| Indication (conditions ambiantes) | Red LED |
| Position de montage (Données de sortie) | any |
| Nombre de connexions (Général) | 4 |
| UL, États-Unis/Canada (Données de connexion) | UL 508 Listed |
| Signal de sortie actuel (données d'entrée) | 0 mA ... 20 mA |
| Degré de protection (Données de sortie) | IP20 |
| Signal de sortie de tension (données d'entrée) | 0 V ... 10 V |
| Instructions d'assemblage (Données de sortie) | In rows with zero spacing |
| Courant de sortie maximal (données d'entrée) | 24.6 mA |
| Tension de sortie maximale (données d'entrée) | 12.3 V |
| Poids par pièce (emballage exclu) | 50.300 g |
| Section transversale du conducteur AWG (Général) | 26 ... 14 |
| Degré de pollution (Données de connexion) | 2 |
| Tension de surtension nominale (Données de connexion) | 0.5 kV |
| Protection contre les surtensions (Données d'entrée) | > 33 V |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| Catégorie de surtension (Données de connexion) | III |
| Section transversale d'un conducteur solide (Général) | 0.14 mm² ... 2.5 mm² |
| Erreur de transmission maximale (données d'entrée) | 1 % |
| Normes/réglementations (Données de connexion) | DIN EN 50178 |
| Type de protection (conditions ambiantes) | Reverse polarity protection |
| Section transversale du conducteur flexible (Général) | 0.14 mm² ... 2.5 mm² |
| Tension d'isolement nominale (Données de connexion) | 50 V |
| Température ambiante (fonctionnement) (Dimensions) | -20 °C ... 50 °C |
| Charge/sortie courant de sortie (Données d'entrée) | 500 Ω (20 mA) |
| Tension de sortie de charge (données d'entrée) | 10 kΩ |
| Affichage de la tension de fonctionnement (conditions ambiantes) | Green LED |
| Température ambiante (stockage/transport) (Dimensions) | -20 °C ... 70 °C |
| Courant d'alimentation de commande nominal IS (conditions ambiantes) | ≤ 28 mA |
| Tension d'alimentation nominale du circuit de commande (conditions ambiantes) | 24 V DC |
| Plage de tension d'alimentation de commande nominale par rapport aux États-Unis (conditions ambiantes) | 0.8 ... 1.1 |
Description du produit
Analog output module for PLC logic modules (generation 2 only), single-channel, signal type (4 ... 20 mA, 0 ... 20 mA, 0 ... 10 V, 2 ... 10 V) configurable via DIP switch, screw connection
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
