En stock Produit phare

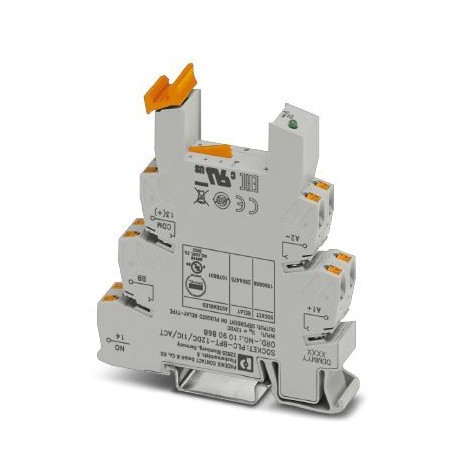

PLC-BPT- 12DC/ 1IC/ACT
PLC-BPT- 12DC/ 1IC/ACT 1090868 PHOENIX CONTACT 14 mm PLC basic terminal block for high switch-on currents wi..
$0.00USD
3480 en stock
Spécifications clés
GTIN:4055626902609
Clé de commande:1090868
(Général):2x 0.5 mm² ... 1 mm² (TWIN ferrule)
(Dessins):The system installer must ensure the touch protection of the product (at voltages > 25 V AC/60 V DC). The product is a built-in device without protection against direct contact.
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626902609 |
| Clé de commande | 1090868 |
| (Général) | 2x 0.5 mm² ... 1 mm² (TWIN ferrule) |
| (Dessins) | The system installer must ensure the touch protection of the product (at voltages > 25 V AC/60 V DC). The product is a built-in device without protection against direct contact. |
| Profondeur (Remarque) | 94 mm |
| Unité d'emballage | 1 pc |
| Largeur (Remarque) | 14 mm |
| (Dimensions) | ≥ IP54 (Installation location) |
| Hauteur (Remarque) | 80 mm |
| Note (Dessins) | Separating plate PLC-ATP must be installed for voltages larger than 250 V (L1, L2, L3) between identical terminal blocks in adjacent modules. |
| Pays d'origine | DE (Germany) |
| ETIM 5.0 (eCl@ss) | EC001456 |
| ETIM 6.0 (eCl@ss) | EC001456 |
| ETIM 7.0 (eCl@ss) | EC001456 |
| (Données de connexion) | 2x 0.5 mm² ... 1 mm² (TWIN ferrule) |
| Couleur (Données de sortie) | gray |
| (Données de connexion 2) | EN 61810-1 |
| numéro de tarif douanier | 85366990 |
| (Conditions ambiantes) | Polarity protection diode |
| Nom de la connexion (Général) | Input side |
| Longueur de dénudage (Général) | 10 mm |
| Méthode de connexion (Générale) | Push-in connection |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Mode de fonctionnement (Données de sortie) | 100% operating factor |
| eCl@ss 8.0 (Classifications) | 27371603 |
| eCl@ss 9.0 (Classifications) | 27371603 |
| Altitude maximale (Dimensions) | ≤ 2000 m |
| Isolation (Données de connexion 2) | Safe isolation, reinforced insulation |
| Position de montage (Données de sortie) | any |
| Nom de la connexion (Données de connexion) | Output side |
| Degré de protection (Dimensions) | IP20 |
| Composants compatibles (données d'entrée) | Miniature relay, 2904475 REL-MR- 12DC/1IC, 1081616 REL-MR- 12DC/1ICT |
| Longueur de dénudage (Données de connexion) | 10 mm |
| Instructions d'assemblage (Données de sortie) | In rows with zero spacing |
| Méthode de connexion (Données de connexion) | Push-in connection |
| Degré de pollution (Données de connexion 2) | 2 |
| Poids par pièce (emballage exclu) | 0.000 g |
| Section transversale du conducteur AWG (Général) | 26 ... 14 |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| Section transversale d'un conducteur solide (Général) | 0.14 mm² ... 2.5 mm² |
| Circuit de protection (conditions ambiantes) | Damping diode |
| Tension de surtension nominale (Données de connexion 2) | 6 kV |
| Catégorie de surtension (Données de connexion 2) | III |
| Normes/réglementations (Données de connexion 2) | EN 50178 |
| Section transversale du conducteur flexible (Général) | 0.14 mm² ... 2.5 mm² |
| Température ambiante (fonctionnement) (Dimensions) | -40 °C ... 60 °C |
| Tension d'isolement nominale (Données de connexion 2) | 250 V AC |
| Section transversale du conducteur AWG (Données de connexion) | 26 ... 14 |
| Tension d'entrée nominale UN (conditions ambiantes) | 12 V DC |
| Section transversale du conducteur solide (Données de connexion) | 0.14 mm² ... 2.5 mm² |
| Section transversale du conducteur flexible (Données de connexion) | 0.14 mm² ... 2.5 mm² |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 85 °C |
| Test de tension d'enroulement/contact du relais (Données de sortie) | 4 kVrms(50 Hz, 1 min.) |
Description du produit
14 mm PLC base terminal block for high clamping currents with push-in connection, without relay or solid-state relay equipment, for mounting on NS 35/7.5 rail, with load return line connection (BB), 1
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Détails techniques
Circuit diagram
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
