En stock Produit phare
PLC-BSC-120UC/21-21/SO46

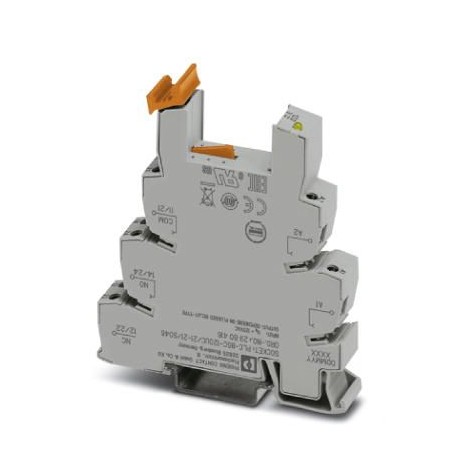

PLC-BSC-120UC/21-21/SO46 2980416 PHOENIX CONTACT Relay base
$0.00USD
3722 en stock
Spécifications clés
GTIN:4017918921217
Clé de commande:2980416
page du catalogue:Page 389 (C-5-2017)
Profondeur (Remarque):94 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4017918921217 |
| Clé de commande | 2980416 |
| page du catalogue | Page 389 (C-5-2017) |
| Profondeur (Remarque) | 94 mm |
| Unité d'emballage | 10 pc |
| Largeur (Remarque) | 14 mm |
| Hauteur (Remarque) | 80 mm |
| (Données de sortie) | 2x 0.5 mm² ... 1.5 mm² () |
| Pays d'origine | DE (Germany) |
| (Données de connexion 1) | 2x 0.5 mm² ... 1.5 mm² () |
| (Données de connexion 2) | RCZ filter RCZ filter |
| numéro de tarif douanier | 85366990 |
| (Conditions ambiantes) | RCZ filter RCZ filter |
| Couleur (Données de connexion 2) | gray |
| Filetage (Données de sortie) | M3 |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Nom de la connexion (Données de sortie) | Input side |
| Longueur de dénudation (Données de sortie) | 8 mm |
| Méthode de connexion (Données de sortie) | Screw connection |
| Filetage (Données de connexion 1) | M3 |
| Composants compatibles (données d'entrée) | Miniature relay, REL-MR-110DC/21-21AU, REL-MR-110DC/21-21 |
| Mode de fonctionnement (Données de connexion 2) | 100% operating factor |
| Nom de la connexion (Données de connexion 1) | Output side |
| Affichage de l'état (conditions ambiantes) | LED |
| Tension de déclenchement (conditions ambiantes) | typ. 16 V AC |
| Longueur de dénudage (Données de connexion 1) | 8 mm |
| Poids par pièce (emballage exclu) | 56.430 g |
| Méthode de connexion (Données de connexion 1) | Screw connection |
| Position de montage (Données de connexion 2) | any |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| Circuit de protection (Données de connexion 2) | Bridge rectifier Bridge rectifier |
| Circuit de protection (conditions ambiantes) | Bridge rectifier Bridge rectifier |
| Instructions de montage (Données de connexion 2) | In rows with zero spacing |
| Section transversale du conducteur AWG (Données de sortie) | 26 ... 14 |
| Temps de libération typique (conditions ambiantes) | 10 ms |
| Connection in acc. with standard (General) | CUL |
| Temps de réponse typique (conditions ambiantes) | 7 ms |
| Section transversale du conducteur solide (Données de sortie) | 0.14 mm² ... 2.5 mm² |
| Température ambiante (fonctionnement) (Dimensions) | -40 °C ... 55 °C |
| Tension de déclenchement typique (conditions ambiantes) | 16 V AC |
| Tension d'entrée nominale UN (conditions ambiantes) | 120 V AC |
| Restriction d'utilisation (Données commerciales clés) | EMC: class A product, see manufacturer's declaration in the download area |
| Section transversale du conducteur flexible (Données de sortie) | 0.14 mm² ... 2.5 mm² |
| Section transversale du conducteur AWG (Données de connexion 1) | 26 ... 14 |
| Indice d'inflammabilité selon la norme UL 94 (Général) | V0 |
| Courant d'entrée typique à l'UN (conditions ambiantes) | 9 mA |
| Section transversale du conducteur plein (Données de connexion 1) | 0.14 mm² ... 2.5 mm² |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 85 °C |
| Section transversale du conducteur flexible (Données de connexion 1) | 0.14 mm² ... 2.5 mm² |
| Plage de tension d'entrée par rapport à l'ONU (conditions ambiantes) | 0.78 ... 1.14 (at 20 °C) |
Description du produit
14 mm PLC base terminal block against eddy currents or eddy voltages on the control side with screw connection, without relay or solid-state relay equipment, for mounting on DIN rail NS 35/7.5, with i
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
