En stock Produit phare
PLC-RPT-120UC/21-21/MS

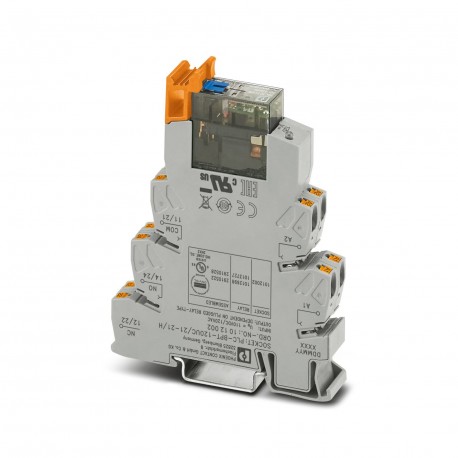

PLC-RPT-120UC/21-21/MS 2910522 PHOENIX CONTACT Relay Module
$0.00USD
3862 en stock
Spécifications clés
:110 V DC
CEM:B
Couleur:gray (RAL 7042)
Profondeur:104 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| 110 V DC | |
| CEM | B |
| Couleur | gray (RAL 7042) |
| Profondeur | 104 mm |
| Largeur | 14 mm |
| Hauteur | 80 mm |
| Altitude | ≤ 2000 m |
| Humidité | A |
| Enceinte | Required protection according to the Rules shall be provided upon installation on board |
| Vibration | B/C |
| Isolation | Safe isolation, reinforced insulation |
| Application | Palm switch |
| Certificat | CE-compliant |
| Température | D |
| Type de produit | Relay Module |
| Note de l'assemblée | in rows with zero spacing |
| Type de montage | DIN rail mounting |
| Identification | UL 508 |
| Mode de fonctionnement | 100% operating factor |
| Famille de produits | PLC-INTERFACE |
| Révision de l'article | 03 |
| Matériel de contact | AgNi |
| Entraînement (polarité) | polarized |
| Degré de pollution | 2 |
| longueur de dénudage | 10 mm |
| Méthode de connexion | Push-in connection |
| Position de montage | any |
| Conduite et fonction | monostable |
| circuit de protection | Bridge rectifier; Bridge rectifier |
| Capacité de commutation | 1 A (24 V, DC13) |
| Plage de tension d'entrée | 96 V AC ... 168 V AC (20 °C) |
| Tension de surtension nominale | 6 kV |
| Catégorie de surtension | III |
| Heure de libération typique | 10 ms (110 V DC) |
| Directive Basse Tension | Conformance with Low Voltage Directive |
| Normes/réglementations | EN 50178 |
| temps de réponse typique | 6 ms (110 V DC) |
| type de commutation de contact | 2 changeover contacts |
| courant d'appel maximal | 12 A (20 ms) |
| courant de commutation minimal | 10 mA (12 V) |
| Type de contacteur | Single contact |
| durée de vie mécanique | 5x 106cycles |
| Tension d'entrée nominale UN | 120 V AC |
| Tension d'isolation nominale | 250 V AC |
| Tension de commutation maximale | 250 V AC/DC (The separating plate PLC-ATP should be installed for voltages larger than 250 V (L1, L2, L3) between identical terminal blocks in adjacent modules. Potential bridging is then carried out with FBST 8-PLC... or ...FBST 500...) |
| Tension de commutation minimale | 12 V (10 mA) |
| Affichage de la tension de fonctionnement | Yellow LED |
| Plage de temps de libération typique | 3 ms ... 15 ms (120 V AC) |
| Section transversale du conducteur AWG | 26 ... 14 |
| Limitation du courant continu | 6 A |
| Courant d'entrée typique à l'UN | 5 mA |
| Date de la dernière gestion des données | 03.07.2024 |
| Degré de protection (Relais) | RT II (Relay) |
| Section transversale du conducteur rigide | 0.14 mm² ... 2.5 mm² |
| Compatibilité électromagnétique | Conformance with EMC directive |
| Tension d'essai (enroulement/contact) | 4 kVrms(50 Hz, 1 min., winding/contact) |
| Température ambiante (fonctionnement) | -20 °C ... 55 °C |
| Section transversale du conducteur flexible | 0.14 mm² ... 2.5 mm² |
| Degré de protection (base de relais) | IP20 (Relay base) |
| Pouvoir de coupure (charge ohmique) max. | 192 W (24 V DC) |
| Indice d'inflammabilité selon la norme UL 94 | V0 (Housing) |
| Température ambiante (stockage/transport) | -20 °C ... 85 °C |
| Degré de protection (Emplacement d'installation) | ≥ IP54 (Installation location) |
| Dissipation de puissance maximale en condition nominale | 0.6 W |
| Tension nominale (relais électromécanique branché) | 110 V DC |
| Tension d'essai (contact inverseur/contact inverseur) | 2.5 kVrms(50 Hz, 1 min., changeover contact/changeover contact) |
Description du produit
PLC-INTERFACE, consisting of socket relay and relay with plug-in power contact with manual activation, integrated status LED, push-in connection, 2 switched contacts, Rectifier bridge, Input voltage:
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
