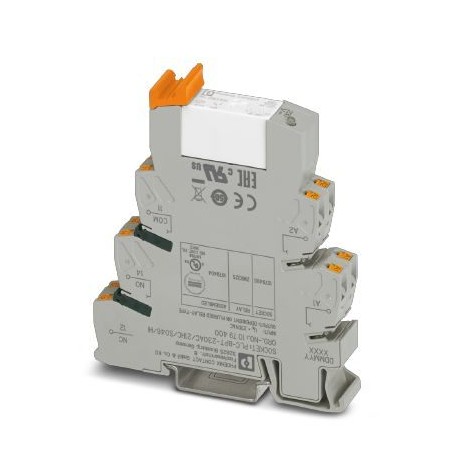

| Paramètre | Valeur |
|---|---|
| GTIN | 4055626798677 |
| Clé de commande | 1079404 |
| (Général) | Safe isolation, reinforced insulation, and 6 kV between input circuit and output contact current paths |
| (Dessins) | |
| (Côté bobine) | 6 A (at 250 V, AC15) |
| page du catalogue | Page 393 (C-5-2019) |
| Profondeur (Remarque) | 94 mm |
| Unité d'emballage | 1 |
| Largeur (Remarque) | 14 mm |
| (Dimensions) | IP20 (Relay base) |
| Hauteur (Remarque) | 80 mm |
| (Côté contact) | 2x 0.5 mm² ... 1 mm² (TWIN ferrule) |
| ETIM 5.0 (eCl@ss) | EC001437 |
| ETIM 6.0 (eCl@ss) | EC001437 |
| (Données de connexion) | 2x 0.5 mm² ... 1 mm² (TWIN ferrule) |
| (Données de connexion 2) | IP20 (Relay base) |
| numéro de tarif douanier | 85364900 |
| Isolation (Général) | Basic insulation |
| Désignation (Générale) | Air clearances and creepage distances between the power circuits |
| Type de contact (côté bobine) | 1 PDT |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Matériau de contact (côté bobine) | AgNi |
| eCl@ss 8.0 (Classifications) | 27371601 |
| eCl@ss 9.0 (Classifications) | 27371601 |
| Degré de pollution (Général) | 2 |
| Altitude maximale (Dimensions) | ≤ 2000 m |
| Tension de surtension nominale (Général) | 4 kV |
| Nom de la connexion (côté contact) | Coil side |
| Catégorie de surtension (Général) | III |
| Capacité de commutation (côté bobine) | 2 A (at 24 V, DC13) |
| Normes/réglementations (Généralités) | IEC 60664 |
| Longueur de dénudage (côté contact) | 8 mm |
| Méthode de connexion (côté contact) | Push-in connection |
| Tension de la bobine (conditions ambiantes) | 60 V DC |
| Nom de la connexion (Données de connexion) | Contact side |
| Degré de protection (Dimensions) | RT II (Relay) |
| Circuit d'entrée (conditions ambiantes) | RC element with threshold value switch |
| Courant d'appel maximal (côté bobine) | 30 A (300 ms) |
| Courant de commutation minimal (côté bobine) | 10 mA (at 12 V) |
| Mode de fonctionnement (Données de connexion 2) | 100% operating factor |
| Longueur de dénudage (Données de connexion) | 8 mm |
| Type de contact de commutation (côté bobine) | Single contact |
| Restriction d'utilisation (dessins) | EMC: class A product, see manufacturer's declaration in the download area |
| Méthode de connexion (Données de connexion) | Push-in connection |
| Tension de commutation maximale (côté bobine) | 250 V AC/DC (The separating plate PLC-ATP should be installed for voltages larger than 250 V (L1, L2, L3) between identical terminal blocks in adjacent modules. Potential bridging is then carried out with FBST 8-PLC... or ...FBST 500...) |
| Tension de commutation minimale (côté bobine) | 12 V (at 10 mA) |
| Position de montage (Données de connexion 2) | any |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| Limitation du courant continu (côté bobine) | 10 A |
| Circuit de protection (conditions ambiantes) | Bridge rectifier |
| Degré de protection (Données de connexion 2) | RT II (Relay) |
| Seuil de déclenchement (conditions ambiantes) | 190 V AC |
| Instructions de montage (Données de connexion 2) | In rows with zero spacing |
| Diagramme Durée de vie électrique (Schémas) | |
| Seuil de coupure (conditions ambiantes) | 170 V AC |
| Temps de libération typique (conditions ambiantes) | 8 ms |
| Section transversale du conducteur AWG (côté contact) | 26 ... 14 |
| Temps de réponse typique (conditions ambiantes) | 10 ms |
| Durée de vie mécanique (Données de connexion 2) | 3x 107cycles |
| Température ambiante (fonctionnement) (Dimensions) | -40 °C ... 50 °C |
| Section transversale du conducteur solide (côté contact) | 0.14 mm² ... 2.5 mm² |
| Section transversale du conducteur AWG (Données de connexion) | 26 ... 14 |
| Tension d'entrée nominale UN (conditions ambiantes) | 230 V AC |
| Affichage de la tension de fonctionnement (conditions ambiantes) | Yellow LED |
| Section transversale du conducteur flexible (côté contact) | 0.14 mm² ... 2.5 mm² |
| Section transversale du conducteur solide (Données de connexion) | 0.14 mm² ... 2.5 mm² |
| Diagramme Facteur de réduction de la durée de vie (Schémas) | |
| Indice d'inflammabilité selon la norme UL 94 (Général) | V0 |
| Courant d'entrée typique à l'UN (conditions ambiantes) | 16 mA |
| Pouvoir de coupure (charge ohmique) max. (côté bobine) | 240 W (at 24 V DC) |
| Section transversale du conducteur flexible (Données de connexion) | 0.14 mm² ... 2.5 mm² |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 85 °C |
| Pouvoir de coupure maximal (charge ohmique) en mode ponté (côté bobine) | 144 W (for 24 V DC. Value applies to connections 12. If connections 12 are bridged, the normal value applies.) |
| Degré de protection au lieu d'installation (Dimensions) | IP54 |
| Dissipation de puissance en conditions nominales (conditions ambiantes) | 1.04 W |
| Test de tension de l'enroulement/contact du relais (Données de connexion 2) | 4 kV AC (50 Hz, 1 min.) |
