PLC-RPT-24DC/21HC

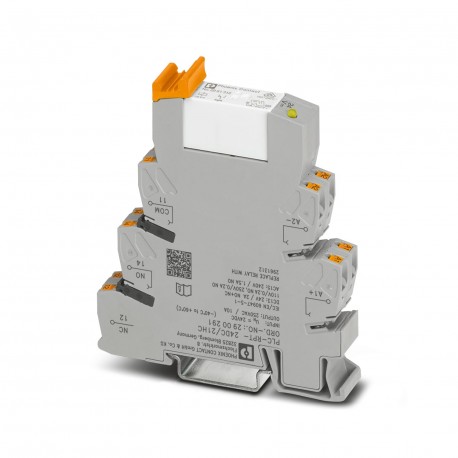

PLC-RPT- 24DC/21HC 2900291 PHOENIX CONTACT Relay Module
$0.00USD
4292 en stock
Spécifications clés
():IP20 (Relay base)
GTIN:4046356509268
Clé de commande:2900291
(Général):EN 50178
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| () | IP20 (Relay base) |
| GTIN | 4046356509268 |
| Clé de commande | 2900291 |
| (Général) | EN 50178 |
| (Côté bobine) | 6 A (at 250 V, AC15) |
| page du catalogue | Page 387 (C-5-2017) |
| Profondeur (Remarque) | 94 mm |
| Unité d'emballage | 10 pc |
| Largeur (Remarque) | 14 mm |
| Hauteur (Remarque) | 80 mm |
| (Côté contact) | 2x 0.5 mm² ... 1 mm² () |
| Pays d'origine | DE (Germany) |
| Mode de fonctionnement () | 100% operating factor |
| Poids net (SAP) () | 60.6 g |
| numéro de tarif douanier | 85364900 |
| Isolation (Général) | Safe isolation, reinforced insulation |
| Position de montage () | any |
| Désignation (Générale) | Standards/regulations |
| circuit de protection () | Reverse polarity protection Polarity protection diode |
| Degré de protection () | RT II (Relay) |
| Durée de libération typique () | 10 ms |
| Instructions de montage () | In rows with zero spacing |
| Type de contact (côté bobine) | 1 PDT |
| Temps de réponse typique () | 8 ms |
| Durée de vie mécanique () | 3x 107cycles |
| Tension d'entrée nominale UN () | 24 V DC |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Matériau de contact (côté bobine) | AgNi |
| Affichage de la tension de fonctionnement () | Yellow LED |
| Degré de pollution (Général) | 2 |
| Tension de surtension nominale (Général) | 6 kV |
| Nom de la connexion (côté contact) | Contact side |
| Catégorie de surtension (Général) | III |
| Capacité de commutation (côté bobine) | 2 A (at 24 V, DC13) |
| Courant d'entrée typique à UN () | 18 mA |
| Normes/réglementations (Généralités) | IEC 60664 |
| Longueur de dénudage (côté contact) | 8 mm |
| Méthode de connexion (côté contact) | Push-in connection |
| Courant d'appel maximal (côté bobine) | 30 A (300 ms) |
| Courant de commutation minimal (côté bobine) | 10 mA (at 12 V) |
| Type de contact de commutation (côté bobine) | Single contact |
| Poids par pièce (emballage exclu) | 60.600 g |
| Tension de commutation maximale (côté bobine) | 250 V AC/DC (The separating plate PLC-ATP should be installed for voltages larger than 250 V (L1, L2, L3) between identical terminal blocks in adjacent modules. Potential bridging is then carried out with FBST 8-PLC... or ...FBST 500...) |
| Tension de commutation minimale (côté bobine) | 12 V (at 10 mA) |
| Température ambiante (fonctionnement) (Remarque) | -40 °C ... 60 °C |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| Limitation du courant continu (côté bobine) | 10 A |
| Section transversale du conducteur AWG (côté contact) | 26 ... 14 |
| Connection in acc. with standard (General) | CUL |
| Dissipation de puissance en condition nominale () | 0.43 W |
| Section transversale du conducteur solide (côté contact) | 0.14 mm² ... 2.5 mm² |
| Restriction d'utilisation (Données commerciales clés) | EMC: class A product, see manufacturer's declaration in the download area |
| Température ambiante (stockage/transport) (Remarque) | -40 °C ... 85 °C |
| Section transversale du conducteur flexible (côté contact) | 0.14 mm² ... 2.5 mm² |
| Indice d'inflammabilité selon la norme UL 94 (Général) | V0 |
| Pouvoir de coupure (charge ohmique) max. (côté bobine) | 240 W (at 24 V DC) |
| Pouvoir de coupure maximal (charge ohmique) en mode ponté (côté bobine) | 144 W (for 24 V DC. Value applies to connections 12. If connections 12 are bridged, the normal value applies.) |
Description du produit
PLC-INTERFACE for high constant currents, consisting of PLC-BPT.../21 HC base terminal block with push-in connection and plug-in miniature relay, for mounting on NS 35/7.5 rail, constant current limit
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Détails techniques
14 mm PLC basic terminal block for high continuous currents with push-in connection, without relay or solid-state relay, for mounting on DIN rail NS 35/7,5, 1 PDT, input voltage 24 V DC
