PLC-RSC-120UC/21-21/MS

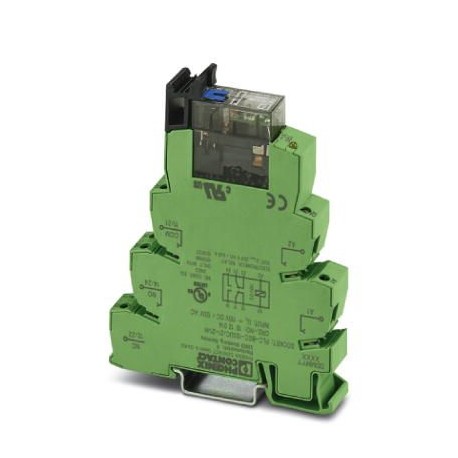

PLC-RSC-120UC/21-21/MS 2910505 PHOENIX CONTACT Relay Module
$0.00USD
4726 en stock
Spécifications clés
GTIN:4055626486604
Note:Made to Order (non-returnable)
Clé de commande:2910505
(Général):cUL 508 Recognized
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626486604 |
| Note | Made to Order (non-returnable) |
| Clé de commande | 2910505 |
| (Général) | cUL 508 Recognized |
| (Côté bobine) | 1.5 A (230 V, AC15) |
| Profondeur (Remarque) | 104 mm |
| Unité d'emballage | 10 pc |
| Largeur (Remarque) | 14 mm |
| Hauteur (Remarque) | 80 mm |
| (Côté contact) | 2x 0.5 mm² ... 1.5 mm² () |
| Pays d'origine | DE (Germany) |
| UL, États-Unis (Général) | UL 508 |
| numéro de tarif douanier | 85364900 |
| Isolation (Général) | Safe isolation, reinforced insulation |
| (Conditions ambiantes) | 3 ms ... 15 ms (120 V AC) |
| Désignation (Générale) | Standards/regulations |
| Type de contact (côté bobine) | 2 PDT |
| UL, États-Unis/Canada (Général) | cUL 508 |
| Filetage (côté contact) | M3 |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Matériau de contact (côté bobine) | AgNi |
| (Côté entrée des données de connexion) | 2x 0.5 mm² ... 1.5 mm² () |
| Degré de pollution (Général) | 2 |
| Tension de surtension nominale (Général) | 6 kV |
| (Côté sortie des données de connexion) | cUL 508 Recognized |
| Nom de la connexion (côté contact) | Coil side |
| Catégorie de surtension (Général) | III |
| Capacité de commutation (côté bobine) | 1 A (24 V, DC13) |
| Normes/réglementations (Généralités) | EN 50178 |
| Longueur de dénudage (côté contact) | 8 mm |
| Méthode de connexion (côté contact) | Screw connection |
| Courant d'appel maximal (côté bobine) | 12 A (20 ms) |
| Courant de commutation minimal (côté bobine) | 10 mA (12 V) |
| Tension d'isolement nominale (Général) | 250 V AC |
| Type de contact de commutation (côté bobine) | Single contact |
| Poids par pièce (emballage exclu) | 80.000 g |
| Tension de commutation maximale (côté bobine) | 250 V AC/DC (The separating plate PLC-ATP should be installed for voltages larger than 250 V (L1, L2, L3) between identical terminal blocks in adjacent modules. Potential bridging is then carried out with FBST 8-PLC... or ...FBST 500...) |
| Tension de commutation minimale (côté bobine) | 12 V (10 mA) |
| UL, États-Unis (côté sortie de données de connexion) | UL 508 |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| REACH SVHC (Normes et réglementations) | Lead 7439-92-1 |
| Limitation du courant continu (côté bobine) | 6 A |
| Circuit de protection (conditions ambiantes) | Bridge rectifier Bridge rectifier |
| Filetage (côté entrée des données de connexion) | M3 |
| Temps de libération typique (conditions ambiantes) | 10 ms (110 V DC) |
| Section transversale du conducteur AWG (côté contact) | 26 ... 14 |
| Temps de réponse typique (conditions ambiantes) | 6 ms (110 V DC) |
| Température ambiante (fonctionnement) (Dimensions) | -20 °C ... 55 °C |
| Section transversale du conducteur solide (côté contact) | 0.14 mm² ... 2.5 mm² |
| Nom de la connexion (côté entrée des données de connexion) | Contact side |
| Mode de fonctionnement (côté sortie des données de connexion) | 100% operating factor |
| UL, États-Unis/Canada (côté sortie des données de connexion) | cUL 508 |
| Tension d'entrée nominale UN (conditions ambiantes) | 120 V AC |
| Longueur de dénudage (côté entrée des données de connexion) | 8 mm |
| Restriction d'utilisation (Données commerciales clés) | EMC: class A product, see manufacturer's declaration in the download area |
| Méthode de connexion (côté entrée des données de connexion) | Screw connection |
| Affichage de la tension de fonctionnement (conditions ambiantes) | Yellow LED |
| Section transversale du conducteur flexible (côté contact) | 0.14 mm² ... 2.5 mm² |
| Position de montage (côté sortie des données de connexion) | any |
| Plage de temps de libération typique (conditions ambiantes) | 3 ms ... 15 ms (120 V AC) |
| Indice d'inflammabilité selon la norme UL 94 (Général) | V0 |
| Courant d'entrée typique à l'UN (conditions ambiantes) | 5 mA |
| Pouvoir de coupure (charge ohmique) max. (côté bobine) | 192 W (24 V DC) |
| Degré de protection (côté sortie des données de connexion) | RT II (Relay) |
| Tension de test PDT/PDT (côté sortie de données de connexion) | 2.5 kVrms(50 Hz, 1 min.) |
| Instructions de montage (côté sortie des données de connexion) | In rows with zero spacing |
| Température ambiante (stockage/transport) (Dimensions) | -20 °C ... 85 °C |
| Durée de vie mécanique (côté sortie des données de connexion) | 5x 106cycles |
| Section transversale du conducteur AWG (côté entrée des données de connexion) | 26 ... 14 |
| Section transversale du conducteur solide (côté entrée des données de connexion) | 0.14 mm² ... 2.5 mm² |
| Section transversale du conducteur flexible (côté entrée des données de connexion) | 0.14 mm² ... 2.5 mm² |
| Test de tension d'enroulement/contact du relais (côté sortie des données de connexion) | 4 kVrms(50 Hz, 1 min.) |
Description du produit
PLC-INTERFACE, consisting of socket relay and relay with plug-in power contact with manual activation, integrated status LED, screw connection, 2 switched contacts, Rectifier bridge, Input voltage: 12
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Détails techniques
14 mm PLC basic terminal block without relay, for mounting on DIN rail NS 35/7,5, Screw connection, 2 PDT, Input voltage 120 V AC/DC
