PLC-RSC-120UC/21/EX

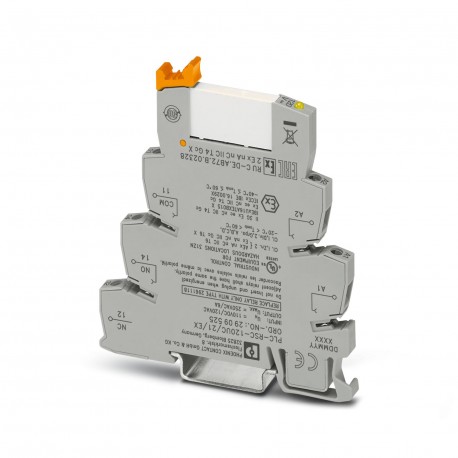

PLC-RSC-120UC/21/EX 2909525 PHOENIX CONTACT Relay Module
$0.00USD
4653 en stock
Spécifications clés
GTIN:4055626363622
Note:Made to Order (non-returnable)
Clé de commande:2909525
(Général):2x 0.5 mm² ... 1.5 mm² ()
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626363622 |
| Note | Made to Order (non-returnable) |
| Clé de commande | 2909525 |
| (Général) | 2x 0.5 mm² ... 1.5 mm² () |
| (Côté bobine) | 3 A (at 230 V, AC15) |
| page du catalogue | Page 458 (C-5-2017) |
| Profondeur (Remarque) | 94 mm |
| Unité d'emballage | 10 pc |
| Largeur (Remarque) | 6.2 mm |
| (Dimensions) | -40 °C ... 60 °C (ATEX / IECEx) |
| Hauteur (Remarque) | 80 mm |
| (Côté contact) | IP20 (Relay base) |
| Pays d'origine | DE (Germany) |
| ATEX (côté contact) | II 3G Ex ec nC IIC T4 Gc |
| numéro de tarif douanier | 85364900 |
| IECEx (côté contact) | Ex ec nC IIC T4 Gc |
| (Conditions ambiantes) | 3 mA (UN= 110 V DC) |
| quantité minimale de commande | 10 pc |
| Filetage (Général) | M3 |
| UL, États-Unis (côté contact) | Class I, Zone 2, AEx nA nC IIC T6 |
| Type de contact (côté bobine) | 1 PDT |
| Nom de la connexion (Général) | Coil side |
| UL, Canada (côté contact) | Class I, Zone 2, Ex nA nC IIC Gc T6 X |
| Longueur de dénudage (Général) | 8 mm |
| Méthode de connexion (Générale) | Screw connection |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Matériau de contact (côté bobine) | AgSnO |
| (Côté entrée des données de connexion) | 2x 0.5 mm² ... 1.5 mm² () |
| Mode de fonctionnement (côté contact) | 100% operating factor |
| UL, États-Unis/Canada (côté contact) | Class I, Div. 2, Groups A, B, C, D |
| (Côté sortie des données de connexion) | EN 60079-0, -7, -15 |
| Capacité de commutation (côté bobine) | 2 A (at 24 V, DC13) |
| Poids net (SAP) (côté contact) | 36.8 g |
| Certificat IECEx (côté contact) | IECEx IBE 16.0029X |
| Position de montage (côté contact) | any |
| ATEX (côté sortie de données de connexion) | II 3G Ex ec nC IIC T4 Gc |
| Courant d'appel maximal (côté bobine) | 10 A (4 s) |
| Courant de commutation minimal (côté bobine) | 10 mA (at 12 V) |
| Type de contact de commutation (côté bobine) | Single contact |
| Degré de protection (côté contact) | RT III (Relay) |
| IECEx (côté sortie de données de connexion) | Ex ec nC IIC T4 Gc |
| Instructions de montage (côté contact) | In rows with zero spacing |
| Poids par pièce (emballage exclu) | 36.800 g |
| Section transversale du conducteur AWG (Général) | 26 ... 14 |
| Tension de commutation maximale (côté bobine) | 250 V AC/DC (The separating plate PLC-ATP should be installed for voltages larger than 250 V (L1, L2, L3) between identical terminal blocks in adjacent modules. Potential bridging is then carried out with FBST 8-PLC... or ...FBST 500...) |
| Tension de commutation minimale (côté bobine) | 5 V (at 100 mA) |
| UL, États-Unis (côté sortie de données de connexion) | Class I, Zone 2, AEx nA nC IIC T6 |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| Durée de vie mécanique (côté contact) | 2x 107cycles |
| Section transversale d'un conducteur solide (Général) | 0.14 mm² ... 2.5 mm² |
| Limitation du courant continu (côté bobine) | 6 A |
| Circuit de protection (conditions ambiantes) | Bridge rectifier Bridge rectifier |
| UL, Canada (côté sortie des données de connexion) | Class I, Zone 2, Ex nA nC IIC Gc T6 X |
| Conformité (côté sortie des données de connexion) | CE-compliant |
| Désignation (côté sortie des données de connexion) | Standards/regulations |
| Filetage (côté entrée des données de connexion) | M3 |
| Temps de libération typique (conditions ambiantes) | 15 ms |
| Section transversale du conducteur flexible (Général) | 0.14 mm² ... 2.5 mm² |
| Temps de réponse typique (conditions ambiantes) | 6 ms |
| Température ambiante (fonctionnement) (Dimensions) | -20 °C ... 60 °C (UL) |
| Nom de la connexion (côté entrée des données de connexion) | Contact side |
| UL, États-Unis/Canada (côté sortie des données de connexion) | Class I, Div. 2, Groups A, B, C, D |
| Tension d'entrée nominale UN (conditions ambiantes) | 120 V AC |
| Longueur de dénudage (côté entrée des données de connexion) | 8 mm |
| Restriction d'utilisation (Données commerciales clés) | EMC: class A product, see manufacturer's declaration in the download area |
| Méthode de connexion (côté entrée des données de connexion) | Screw connection |
| Certificat d'examen de type UE (côté contact) | IBExU16ATEXB015 X |
| Affichage de la tension de fonctionnement (conditions ambiantes) | Yellow LED |
| Courant d'entrée typique à l'UN (conditions ambiantes) | 3.5 mA (UN= 120 V AC) |
| Degré de pollution (côté sortie des données de connexion) | 3 |
| Pouvoir de coupure (charge ohmique) max. (côté bobine) | 140 W (at 24 V DC) |
| Catégorie de surtension (côté sortie des données de connexion) | III |
| Normes/réglementations (côté sortie des données de connexion) | IEC 60664 |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 85 °C |
| Test de tension d'enroulement/contact du relais (côté contact) | 4 kV AC (50 Hz, 1 min.) |
| Section transversale du conducteur AWG (côté entrée des données de connexion) | 26 ... 14 |
| Section transversale du conducteur solide (côté entrée des données de connexion) | 0.14 mm² ... 2.5 mm² |
| Dissipation de puissance en conditions nominales (conditions ambiantes) | 0.42 W |
| Section transversale du conducteur flexible (côté entrée des données de connexion) | 0.14 mm² ... 2.5 mm² |
| Indice d'inflammabilité selon la norme UL 94 (côté sortie des données de connexion) | V0 |
Description du produit
PLC-INTERFACE, consisting of a base terminal block for mounting on a 6.2 mm rail with screw connection and plug-in miniature relay with 6 A power contact, 1 switched contact, input voltage of 120 V AC
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
