PLC-RSC-24DC/21-21AU

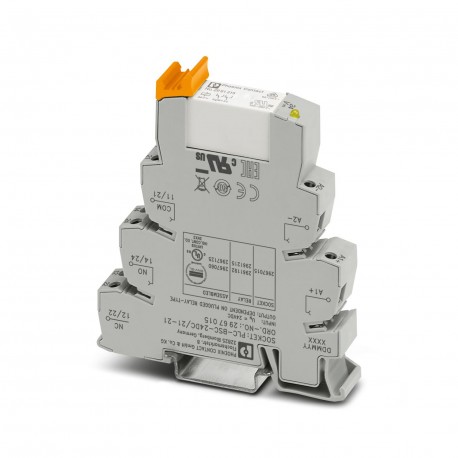

PLC-RSC- 24DC/21-21AU 2967125 PHOENIX CONTACT Relay Module
$0.00USD
3860 en stock
Spécifications clés
:Freewheeling diode; Freewheeling diode
CEM:B
Note:the following values are applicable if a gold layer is destroyed
Couleur:gray (RAL 7042)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Freewheeling diode; Freewheeling diode | |
| CEM | B |
| Note | the following values are applicable if a gold layer is destroyed |
| Couleur | gray (RAL 7042) |
| Profondeur | 94 mm |
| Largeur | 14 mm |
| Hauteur | 80 mm |
| Humidité | A |
| Enceinte | Required protection according to the Rules shall be provided upon installation on board |
| Vibration | B/C |
| Isolation | Basic insulation |
| Application | Universal |
| Certificat | CE-compliant |
| Température | D |
| Type de produit | Relay Module |
| Filetage | M3 |
| Note de l'assemblée | in rows with zero spacing |
| Type de montage | DIN rail mounting |
| Identification | ISA-S71.04. G3 Harsh Group |
| Mode de fonctionnement | 100% operating factor |
| Famille de produits | PLC-INTERFACE |
| Révision de l'article | 11 |
| Matériel de contact | AgNi, hard gold-plated |
| Entraînement (polarité) | polarized |
| Degré de pollution | 3 |
| longueur de dénudage | 8 mm |
| Méthode de connexion | Screw connection |
| Position de montage | any |
| Couple de serrage | 0.6 Nm ... 0.8 Nm |
| Conduite et fonction | monostable |
| circuit de protection | Reverse polarity protection; Polarity protection diode |
| Capacité de commutation | 2 A (at 24 V, DC13) |
| Plage de tension d'entrée | 20.2 V DC ... 33.6 V DC (20 °C) |
| Tension de surtension nominale | 6 kV |
| Catégorie de surtension | III |
| Heure de libération typique | 10 ms |
| Directive Basse Tension | Conformance with Low Voltage Directive |
| Normes/réglementations | IEC 60947-5-1 |
| temps de réponse typique | 8 ms |
| type de commutation de contact | 2 changeover contacts |
| courant d'appel maximal | 50 mA |
| courant de commutation minimal | 1 mA (24 V) |
| Type de contacteur | Single contact |
| durée de vie mécanique | 3x 107cycles |
| Tension d'entrée nominale UN | 24 V DC |
| Tension de commutation maximale | 30 V AC |
| Tension de commutation minimale | 100 mV (10 mA) |
| Affichage de la tension de fonctionnement | Yellow LED |
| Section transversale du conducteur AWG | 26 ... 14 |
| Limitation du courant continu | 50 mA |
| Courant d'entrée typique à l'UN | 18 mA |
| Date de la dernière gestion des données | 11.07.2024 |
| Degré de protection (Relais) | RT III (Relay) |
| Section transversale du conducteur rigide | 0.14 mm² ... 2.5 mm² |
| Compatibilité électromagnétique | Conformance with EMC directive |
| Tension d'essai (enroulement/contact) | 4 kV AC (50 Hz, 1 min., winding/contact) |
| Température ambiante (fonctionnement) | -40 °C ... 60 °C |
| Section transversale du conducteur flexible | 0.14 mm² ... 2.5 mm² |
| Degré de protection (base de relais) | IP20 (Relay base) |
| Pouvoir de coupure (charge ohmique) max. | 1.2 W (at 24 V DC) |
| Indice d'inflammabilité selon la norme UL 94 | V0 (Housing) |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Dissipation de puissance maximale en condition nominale | 0.43 W |
| Tension nominale (relais électromécanique branché) | 24 V DC |
| Tension d'essai (contact inverseur/contact inverseur) | 2.5 kV AC (50 Hz, 1 min., changeover contact/changeover contact) |
Description du produit
PLC-INTERFACE, consisting of PLC-BSC.../21 base terminal block with screw connection and plug-in miniature relay with multilayer gold contact, for mounting on NS 35/7.5 rail, 2 switched contacts, inpu
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
