PLC-RSC- 24UC/ 1/S/L

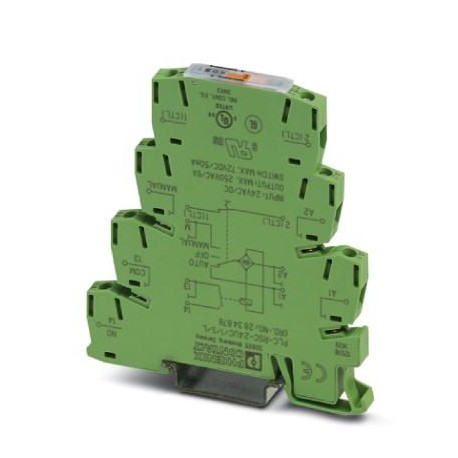

PLC-RSC- 24UC/ 1/S/L 2834876 PHOENIX CONTACT Switch
$0.00USD
3772 en stock
Spécifications clés
GTIN:4046356167802
Note:Made to Order (non-returnable)
Clé de commande:2834876
(Général):EN 50178
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356167802 |
| Note | Made to Order (non-returnable) |
| Clé de commande | 2834876 |
| (Général) | EN 50178 |
| (Côté bobine) | 1500 VA (for 250 V AC) |
| page du catalogue | Page 404 (C-5-2017) |
| Profondeur (Remarque) | 86 mm |
| Unité d'emballage | 10 pc |
| Largeur (Remarque) | 6.2 mm |
| Hauteur (Remarque) | 80 mm |
| (Côté contact) | 2x 0.5 mm² ... 1.5 mm² () |
| Pays d'origine | DE (Germany) |
| numéro de tarif douanier | 85364190 |
| Désignation (Générale) | Air clearances and creepage distances between the power circuits |
| Type de contact (côté bobine) | 1 N/O contact with switch |
| Filetage (côté contact) | M3 |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Matériau de contact (côté bobine) | AgSnO |
| (Côté entrée des données de connexion) | 2x 0.5 mm² ... 1.5 mm² () |
| Degré de pollution (Général) | 2 |
| Tension de surtension nominale (Général) | 6 kV |
| (Côté sortie des données de connexion) | IP20 (Relay base) |
| Nom de la connexion (côté contact) | Coil side |
| Catégorie de surtension (Général) | III |
| Normes/réglementations (Généralités) | IEC 60664 |
| Longueur de dénudage (côté contact) | 8 mm |
| Méthode de connexion (côté contact) | Screw connection |
| Courant d'appel maximal (côté bobine) | on request |
| Courant de commutation minimal (côté bobine) | 10 mA (at 12 V) |
| Tension d'isolement nominale (Général) | 250 V AC |
| Type de contact de commutation (côté bobine) | Single contact |
| Poids par pièce (emballage exclu) | 38.160 g |
| Tension de commutation maximale (côté bobine) | 250 V AC/DC |
| Tension de commutation minimale (côté bobine) | 5 V (at 100 mA) |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| Limitation du courant continu (côté bobine) | 6 A |
| Circuit de protection (conditions ambiantes) | Bridge rectifier Bridge rectifier |
| Filetage (côté entrée des données de connexion) | M3 |
| Temps de libération typique (conditions ambiantes) | 15 ms |
| Section transversale du conducteur AWG (côté contact) | 26 ... 14 |
| Connection in acc. with standard (General) | CUL |
| Temps de réponse typique (conditions ambiantes) | 6 ms |
| Température ambiante (fonctionnement) (Dimensions) | -20 °C ... 60 °C |
| Section transversale du conducteur solide (côté contact) | 0.14 mm² ... 2.5 mm² |
| Nom de la connexion (côté entrée des données de connexion) | Contact side |
| Mode de fonctionnement (côté sortie des données de connexion) | 100% operating factor |
| Tension d'entrée nominale UN (conditions ambiantes) | 24 V AC/DC |
| Longueur de dénudage (côté entrée des données de connexion) | 8 mm |
| Restriction d'utilisation (Données commerciales clés) | EMC: class A product, see manufacturer's declaration in the download area |
| Méthode de connexion (côté entrée des données de connexion) | Screw connection |
| Poids net (SAP) (côté sortie des données de connexion) | 38.16 g |
| Affichage de la tension de fonctionnement (conditions ambiantes) | Yellow LED |
| Section transversale du conducteur flexible (côté contact) | 0.14 mm² ... 2.5 mm² |
| Position de montage (côté sortie des données de connexion) | any |
| Indice d'inflammabilité selon la norme UL 94 (Général) | V0 |
| Courant d'entrée typique à l'UN (conditions ambiantes) | 11 mA |
| Pouvoir de coupure (charge ohmique) max. (côté bobine) | 140 W (at 24 V DC) |
| Degré de protection (côté sortie des données de connexion) | RT III (Relay) |
| Instructions de montage (côté sortie des données de connexion) | In rows with zero spacing |
| Température ambiante (stockage/transport) (Dimensions) | -20 °C ... 85 °C |
| Section transversale du conducteur AWG (côté entrée des données de connexion) | 26 ... 14 |
| Section transversale du conducteur solide (côté entrée des données de connexion) | 0.14 mm² ... 2.5 mm² |
| Plage de tension d'entrée par rapport à l'ONU (conditions ambiantes) | see diagram |
| Dissipation de puissance en conditions nominales (conditions ambiantes) | 0.26 W |
| Section transversale du conducteur flexible (côté entrée des données de connexion) | 0.14 mm² ... 2.5 mm² |
