En stock Produit phare
PLC-SC-ELR W1/ 2-24DC

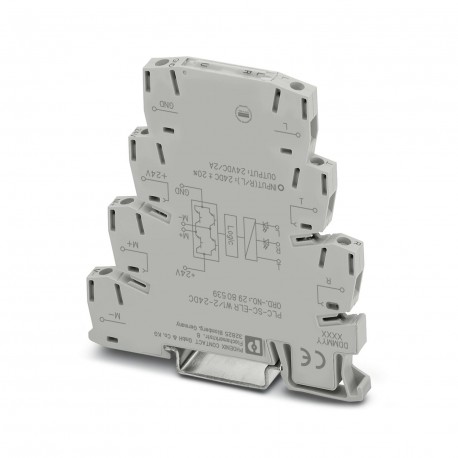

PLC-SC-ELR W1/ 2-24DC 2980539 PHOENIX CONTACT Reversing load relay
$0.00USD
3123 en stock
Spécifications clés
GTIN:4046356051309
Clé de commande:2980539
page du catalogue:Page 421 (C-5-2017)
Profondeur (Remarque):86 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356051309 |
| Clé de commande | 2980539 |
| page du catalogue | Page 421 (C-5-2017) |
| Profondeur (Remarque) | 86 mm |
| Unité d'emballage | 1 pc |
| Largeur (Remarque) | 6.2 mm |
| Hauteur (Remarque) | 80 mm |
| Pays d'origine | DE (Germany) |
| Remarque (Données d'entrée) | Protect the supply voltage at the output using a suitable fuse. |
| (Données de connexion 2) | EN 50178 |
| numéro de tarif douanier | 85364190 |
| (Conditions ambiantes) | Surge protection |
| Filetage (Général) | M3 |
| Nom de la sortie (Données d'entrée) | DC output |
| Nom de la connexion (Général) | Control circuits |
| Longueur de dénudage (Général) | 8 mm |
| Méthode de connexion (Générale) | Screw connection |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Isolation (Données de connexion 2) | Basic insulation |
| Conformité (Données de connexion 2) | CE-compliant |
| Désignation (Données de connexion 2) | Air clearances and creepage distances between the power circuits |
| Nom de l'entrée (Conditions ambiantes) | Control input right/left |
| Type de protection (Données d'entrée) | Surge protection |
| Filetage (Données de connexion 1) | M3 |
| Degré de protection (Dimensions) | IP20 |
| Nom de la connexion (Données de connexion 1) | Load circuit |
| Tension de sortie nominale (données d'entrée) | 24 V DC |
| Affichage de l'état (conditions ambiantes) | Yellow LED |
| Plage de tension de fonctionnement (données d'entrée) | 10 V DC ... 30 V DC |
| Longueur de dénudage (Données de connexion 1) | 8 mm |
| Poids par pièce (emballage exclu) | 46.900 g |
| Section transversale du conducteur AWG (Général) | 26 ... 14 |
| Méthode de connexion (Données de connexion 1) | Screw connection |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| Section transversale d'un conducteur solide (Général) | 0.14 mm² ... 2.5 mm² |
| Degré de pollution (Données de connexion 2) | 2 |
| Note sur le circuit de protection (Données d'entrée) | No continuous protection against polarity reversal |
| Circuit de protection (conditions ambiantes) | Reverse polarity protection Polarity protection diode |
| Tension de surtension nominale (Données de connexion 2) | 0.5 kV |
| Plage de tension d'entrée (conditions ambiantes) | 19.2 V DC ... 28.8 V DC |
| Mode de fonctionnement (Sortie de chargement de données) | 100% operating factor |
| Catégorie de surtension (Données de connexion 2) | II |
| Plage de tension de sortie nominale (données d'entrée) | 10 V DC ... 30 V DC |
| Circuit/composant de protection (Données d'entrée) | Polarity protection diode |
| Normes/réglementations (Données de connexion 2) | IEC 60664 |
| Section transversale du conducteur flexible (Général) | 0.14 mm² ... 2.5 mm² |
| Temps de réponse typique (conditions ambiantes) | 200 µs |
| Position de montage (sortie de chargement des données de sortie) | Vertical (horizontal DIN rail) |
| Fréquence de transmission (conditions ambiantes) | 300 Hz |
| Température ambiante (fonctionnement) (Dimensions) | -25 °C ... 60 °C |
| Tension d'isolement nominale (Données de connexion 2) | 50 V |
| Tension d'entrée nominale UN (conditions ambiantes) | 24 V DC |
| Protection contre les surtensions (conditions ambiantes) | > 33 V DC |
| Restriction d'utilisation (Données commerciales clés) | EMC: class A product, see manufacturer's declaration in the download area |
| Instructions d'assemblage (Sortie de chargement des données de sortie) | In rows with zero spacing |
| Section transversale du conducteur AWG (Données de connexion 1) | 26 ... 14 |
| Courant d'entrée typique à l'UN (conditions ambiantes) | approx. 3 mA (Control input current ISTright/left) |
| Section transversale du conducteur plein (Données de connexion 1) | 0.14 mm² ... 2.5 mm² |
| Plage de tension d'alimentation de commande (conditions ambiantes) | 19.2 V DC ... 28.8 V DC |
| Compatibilité électromagnétique (Données de connexion 2) | Conformance with EMC directive |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 85 °C |
| Section transversale du conducteur flexible (Données de connexion 1) | 0.14 mm² ... 2.5 mm² |
| Temps de commutation RL/LL (temps d'allumage) (Conditions ambiantes) | 80 ms |
| Indice d'inflammabilité selon UL 94 (Données de connexion 2) | V0 |
| Plage de tension d'entrée par rapport à l'ONU (conditions ambiantes) | 0.8 ... 1.2 |
| Tension d'alimentation nominale du circuit de commande (conditions ambiantes) | 24 V DC |
| Indice d'inflammabilité selon UL 94 (Données de sortie de charge) | V0 |
Description du produit
PLC-INTERFACE as an electronic reversing load relay, consisting of PLC-BSC.../21 base terminal block with screw connection and integrated circuit, for controlling DC motors with indicator light and pr
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
