PLC-SP-ELR W1/ 2-24DC

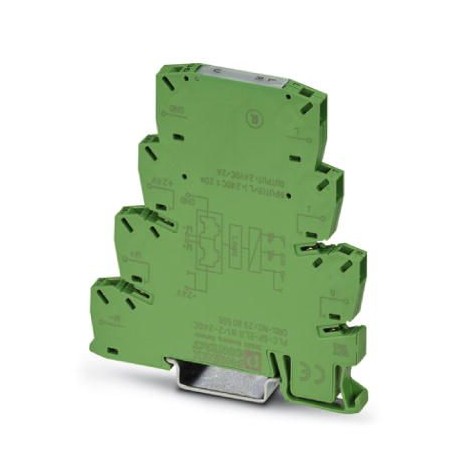

PLC-SP-ELR W1/ 2-24DC 2980555 PHOENIX CONTACT Reversing load relay
$0.00USD
3189 en stock
Spécifications clés
GTIN:4046356103954
Note:Made to Order (non-returnable)
(Note):Surge protection
Clé de commande:2980555
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356103954 |
| Note | Made to Order (non-returnable) |
| (Note) | Surge protection |
| Clé de commande | 2980555 |
| page du catalogue | Page 421 (C-5-2017) |
| Unité d'emballage | 1 pc |
| Profondeur (Général) | 86 mm |
| Largeur (Générale) | 6.2 mm |
| Taille (Général) | 80 mm |
| Pays d'origine | DE (Germany) |
| Nom de l'entrée (Remarque) | Control input right/left |
| numéro de tarif douanier | 85371098 |
| (Conditions ambiantes) | EN 50178 |
| Affichage de l'état (Remarque) | Yellow LED |
| Nom de la sortie (Données d'entrée) | Output data |
| Circuit de protection (Remarque) | Reverse polarity protection Polarity protection diode |
| Plage de tension d'entrée (Remarque) | 19.2 V DC ... 28.8 V DC |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Temps de réponse typique (Remarque) | 200 µs |
| Fréquence de transmission (Remarque) | 300 Hz |
| Isolation (conditions ambiantes) | Basic insulation |
| Tension d'entrée nominale UN (Remarque) | 24 V DC |
| Protection contre les surtensions (Remarque) | > 33 V DC |
| Type de protection (Données d'entrée) | Surge protection |
| Désignation (Conditions ambiantes) | Air clearances and creepage distances between the power circuits |
| Degré de protection (Dimensions) | IP20 |
| Courant d'entrée typique à l'UN (Remarque) | approx. 3 mA (Control input current ISTright/left) |
| Plage de tension d'alimentation de la commande (Remarque) | 19.2 V DC ... 28.8 V DC |
| Tension de sortie nominale (données d'entrée) | 24 V DC |
| Plage de tension de fonctionnement (données d'entrée) | 10 V DC ... 30 V DC |
| Poids par pièce (emballage exclu) | 38.900 g |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| Degré de pollution (conditions ambiantes) | 2 |
| Tension de surtension nominale (conditions ambiantes) | 0.5 kV |
| Nom de la connexion (Sortie de chargement des données de sortie) | Control circuits |
| Plage de tension de sortie nominale (données d'entrée) | 10 V DC ... 30 V DC |
| Catégorie de surtension (conditions ambiantes) | II |
| Circuit/composant de protection (Données d'entrée) | Polarity protection diode |
| Normes/réglementations (Conditions ambiantes) | IEC 60664 |
| Longueur de suppression (sortie de chargement des données de sortie) | 8 mm |
| Temps de commutation RL/LL (temps de mise en marche) (Remarque) | 80 ms |
| Méthode de connexion (chargement des données de sortie) | Spring-cage connection |
| Température ambiante (fonctionnement) (Dimensions) | -25 °C ... 60 °C |
| Plage de tension d'entrée par rapport à l'ONU (Remarque) | 0.8 ... 1.2 |
| Mode de fonctionnement (circuit de charge de données de connexion) | 100% operating factor |
| Tension d'isolement nominale (conditions ambiantes) | 50 V |
| Restriction d'utilisation (Données commerciales clés) | EMC: class A product, see manufacturer's declaration in the download area |
| Tension d'alimentation nominale du circuit de commande (États-Unis) (Remarque) | 24 V DC |
| Position de montage (circuit de charge de données de connexion) | Vertical (horizontal DIN rail) |
| Nom de la connexion (Données de connexion, circuit de commande) | Load circuit |
| Longueur de dénudage (Données de connexion, circuit de commande) | 8 mm |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 85 °C |
| Instructions de montage (Circuit de charge des données de connexion) | In rows with zero spacing |
| Méthode de connexion (Données de connexion, circuit de commande) | Spring-cage connection |
| Section transversale du conducteur AWG (sortie de charge de données de sortie) | 26 ... 14 |
| Section transversale du conducteur solide (sortie de chargement des données de sortie) | 0.14 mm² ... 2.5 mm² |
| Section transversale du conducteur flexible (sortie de charge de données de sortie) | 0.14 mm² ... 2.5 mm² |
| Indice d'inflammabilité selon la norme UL 94 (conditions ambiantes) | V0 |
| Section transversale du conducteur AWG (Données de connexion, circuit de commande) | 26 ... 14 |
| Section transversale du conducteur plein (Données de connexion, circuit de commande) | 0.14 mm² ... 2.5 mm² |
| Section transversale du conducteur flexible (Données de connexion, circuit de commande) | 0.14 mm² ... 2.5 mm² |
| Indice d'inflammabilité selon UL 94 (données de connexion du circuit de charge) | V0 |
