PLT-SEC-T3-120-P-UT/PT

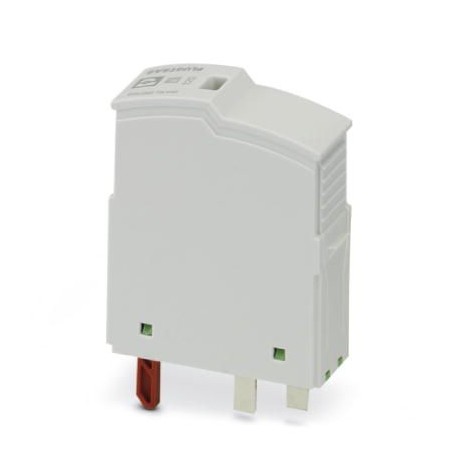

PLT-SEC-T3-120-P-UT/PT 2907922 PHOENIX CONTACT Type 3 surge protection plug
$0.00USD
3090 en stock
Spécifications clés
GTIN:4055626257488
Clé de commande:2907922
(Général):1332 V AC (200 ms / safe failure mode)
Unité d'emballage:10 pc
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626257488 |
| Clé de commande | 2907922 |
| (Général) | 1332 V AC (200 ms / safe failure mode) |
| Unité d'emballage | 10 pc |
| Pays d'origine | DE (Germany) |
| (Données de connexion) | 5 kA DC |
| (Spécifications UL) | EN 61643-11 2012 |
| numéro de tarif douanier | 85363030 |
| (Conditions ambiantes) | PA 6.6-FR |
| (Circuit de protection) | (DC+/DC-) - PE |
| Altitude (Dimensions) | ≤ 6000 m (amsl (above mean sea level)) |
| Type (Ambient conditions) | Male |
| Couleur (conditions ambiantes) | light gray RAL 7035 |
| Type SPD (Données de connexion) | 2CA |
| Profondeur (Données commerciales clés) | 65.7 mm |
| Largeur (Données commerciales clés) | 17.5 mm |
| Type EN (Conditions ambiantes) | T2 / T3 |
| Taille (Données commerciales clés) | 46.7 mm |
| Tension nominale UN (Général) | 120 V AC (TN-S) |
| Combinaison d'ondes UOC (Général) | 6 kV |
| Fréquence nominale fN (Général) | 50 Hz (60 Hz) |
| IPE de courant résiduel (Général) | ≤ 5 µA |
| Choc (opération) (Dimensions) | 30g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| Temps de réponse tA(LN) (Général) | ≤ 25 ns |
| Temps de réponse tA(L-PE) (Général) | ≤ 100 ns |
| Temps de réponse tA(N-PE) (Général) | ≤ 100 ns |
| Degré de protection (Dimensions) | IP20 |
| Tension nominale (Données de connexion) | 150 V DC |
| Comportement TOV à UT(LN) (Général) | 240 V AC (5 s / withstand mode) |
| Type de montage (conditions ambiantes) | on base element |
| Comportement TOV à UT(L-PE) (Général) | 240 V AC (5 s / withstand mode) |
| Comportement TOV à UT(N-PE) (Général) | 1200 V AC (200 ms / safe failure mode) |
| Vibrations (fonctionnement) (Dimensions) | 5g (5 ... 500 Hz / 2.5 h / X, Y, Z) |
| Fréquence nominale (Données de connexion) | 50/60 Hz |
| Mode de protection (Données de connexion) | L-N |
| Nombre de ports (conditions ambiantes) | One |
| Poids par pièce (emballage exclu) | 33.160 g |
| Matériau du boîtier (conditions ambiantes) | PA 6.6-FR 20% GF |
| Tension de test de référence UREF (Général) | 132 V AC |
| Pas horizontal (Données commerciales clés) | 1 Div. |
| Consommation électrique en veille du PC (Général) | ≤ 10.6 mVA (at UREF) |
| Tension continue maximale UC (Général) | 150 V AC |
| Mode de protection (conditions ambiantes) | L-N |
| Mode de protection (circuit de protection) | (DC+) - (DC-) |
| Courant de charge nominal IL (Données de connexion) | 20 A |
| Degré de pollution (conditions ambiantes) | 2 |
| Nombre de positions (Conditions ambiantes) | 2 |
| Niveau de protection contre les surtensions Up(LN) (Général) | ≤ 0.75 kV (at UOC) |
| Système de distribution d'énergie (Données de raccordement) | Single phase |
| Niveau de protection contre les surtensions Up(L-PE) (Général) | ≤ 0.85 kV |
| Niveau de protection contre les surtensions Up(N-PE) (Général) | ≤ 0.85 kV |
| Température ambiante (fonctionnement) (Dimensions) | -40 °C ... 80 °C |
| Système d'alimentation électrique IEC (conditions ambiantes) | TN-S |
| Courant nominal de court-circuit ISCCR (Général) | 10 kA AC |
| Normes/spécifications (spécifications UL) | IEC 61643-11 2011 |
| Méthode de connexion (Données techniques supplémentaires) | pluggable |
| Fusible de secours max. avec câblage de dérivation (Général) | 32 A (gG / B / C) |
| Humidité admissible (fonctionnement) (Dimensions) | 5 % ... 95 % |
| Courant de décharge nominal In (Données de connexion) | 5 kA |
| Courant de décharge max. Imax(8/20) µs (Général) | 10 kA |
| Courant de décharge nominal In(8/20) µs (Général) | 5 kA |
| Tension continue maximale UC (circuit de protection) | 150 V DC |
| Durabilité aux impulsions (entre lignes) (circuit de protection) | D1 - 500 A |
| Message d'erreur de protection contre les surtensions (conditions ambiantes) | optical |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 80 °C |
| Durabilité aux impulsions (ligne-terre) (circuit de protection) | D1 - 500 A |
| Courant nominal de court-circuit (SCCR) (Données de connexion) | 10 kA AC |
| Indice de protection contre les surtensions VPR (LG) (Données de connexion) | 900 V |
| Calibre de protection contre les surtensions VPR (LN) (Données de connexion) | 800 V |
| Calibre de protection contre les surtensions VPR (NG) (Données de connexion) | 900 V |
| Courant nominal de court-circuit ISCCR (circuit de protection) | 0.25 kA DC (without additional backup fuse) |
| Indice d'inflammabilité selon la norme UL 94 (conditions ambiantes) | V-0 |
| Tension de fonctionnement continue maximale MCOV (Données de connexion) | 150 V AC |
| Courant de décharge impulsionnel Iimp(10/350) µs (ligne-ligne) (Circuit de protection) | 0.5 kA |
| Courant de décharge impulsionnel Iimp(10/350) µs (ligne-terre) (Circuit de protection) | 0.5 kA |
| Classification des tests CEI (conformément à la norme CEI 61643-21) (Circuit de protection) | D1 |
Description du produit
Replacement connector for type 2/3 surge protection from the PLT-SEC-...-UT/PT product series. Nominal voltage 120 V.
