PR2-RSC3-LDP-24DC/2X21

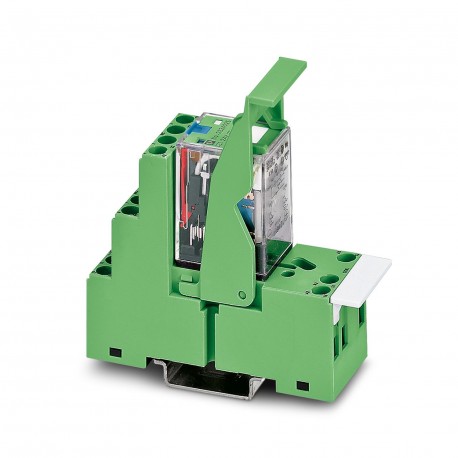

PR2-RSC3-LDP-24DC/2X21 2834643 PHOENIX CONTACT Relay Module
$0.00USD
4636 en stock
Spécifications clés
GTIN:4046356044530
Clé de commande:2834643
(Côté bobine):110 W (at 220 V DC)
page du catalogue:Page 396 (C-7-2015)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356044530 |
| Clé de commande | 2834643 |
| (Côté bobine) | 110 W (at 220 V DC) |
| page du catalogue | Page 396 (C-7-2015) |
| Profondeur (Remarque) | 86 mm |
| Unité d'emballage | 5 pc |
| Largeur (Remarque) | 27 mm |
| Hauteur (Remarque) | 78.5 mm |
| Pays d'origine | JP (Japan) |
| numéro de tarif douanier | 85364900 |
| quantité minimale de commande | 5 pc |
| Filetage (Général) | M3 |
| Type de contact (côté bobine) | 2 PDT |
| Nom de la connexion (Général) | Coil side |
| Longueur de dénudage (Général) | 7 mm |
| Méthode de connexion (Générale) | Screw connection |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Matériau de contact (côté bobine) | Ag |
| Mode de fonctionnement (côté contact) | 100% operating factor |
| (Côté sortie des données de connexion) | EN 50178 |
| Poids net (SAP) (côté contact) | 120.57 g |
| Position de montage (côté contact) | any |
| Courant d'appel maximal (côté bobine) | 20 A (15 ms) |
| Courant de commutation minimal (côté bobine) | 1 mA |
| Type de contact de commutation (côté bobine) | Single contact |
| Degré de protection (côté contact) | RT I (Relay) |
| Instructions de montage (côté contact) | In rows with zero spacing |
| Poids par pièce (emballage exclu) | 120.570 g |
| Section transversale du conducteur AWG (Général) | 26 ... 14 |
| Tension de commutation maximale (côté bobine) | 250 V AC/DC |
| Tension de commutation minimale (côté bobine) | 5 V |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| Durée de vie mécanique (côté contact) | 5x 107cycles |
| Section transversale d'un conducteur solide (Général) | 0.14 mm² ... 2.5 mm² |
| Limitation du courant continu (côté bobine) | 10 A |
| Circuit de protection (conditions ambiantes) | Damping diode |
| Durée de vie, électrique (côté contact) | see diagram |
| Filetage (côté entrée des données de connexion) | M3 |
| Temps de libération typique (conditions ambiantes) | 14 ms |
| Section transversale du conducteur flexible (Général) | 0.14 mm² ... 2.5 mm² |
| Temps de réponse typique (conditions ambiantes) | 13 ms |
| Température ambiante (fonctionnement) (Dimensions) | -25 °C ... 60 °C |
| Nom de la connexion (côté entrée des données de connexion) | Contact side |
| Tension d'entrée nominale UN (conditions ambiantes) | 24 V DC |
| Longueur de dénudage (côté entrée des données de connexion) | 7 mm |
| Restriction d'utilisation (Données commerciales clés) | EMC: class A product, see manufacturer's declaration in the download area |
| Méthode de connexion (côté entrée des données de connexion) | Screw connection |
| Affichage de la tension de fonctionnement (conditions ambiantes) | Green LED |
| Courant d'entrée typique à l'UN (conditions ambiantes) | 38 mA |
| Degré de pollution (côté sortie des données de connexion) | 3 |
| Pouvoir de coupure (charge ohmique) max. (côté bobine) | 2500 VA (for 250 V AC) |
| Catégorie de surtension (côté sortie des données de connexion) | II |
| Normes/réglementations (côté sortie des données de connexion) | IEC 60664 |
| Température ambiante (stockage/transport) (Dimensions) | -25 °C ... 70 °C |
| Test de tension contact du relais/contact du relais (côté contact) | 2 kV (50 Hz, 1 min.) |
| Test de tension d'enroulement/contact du relais (côté contact) | 2 kV (50 Hz, 1 min.) |
| Section transversale du conducteur AWG (côté entrée des données de connexion) | 26 ... 14 |
| Section transversale du conducteur solide (côté entrée des données de connexion) | 0.14 mm² ... 2.5 mm² |
| Plage de tension d'entrée par rapport à l'ONU (conditions ambiantes) | see diagram |
| Dissipation de puissance en conditions nominales (conditions ambiantes) | 0.91 W |
| Section transversale du conducteur flexible (côté entrée des données de connexion) | 0.14 mm² ... 2.5 mm² |
Description du produit
Pre-assembled relay modules with screw connection, consisting of: Relay socket, industrial relay with integrated LED, freewheel diode, snap-on manual button and clamping flange. Input voltage: 24 V DC
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Détails techniques
Relay base PR2-B, for industrial relay REL-IR with 2 or 4 PDT, 1/3-level version, screw connections, connection facility for input/interference suppression modules, for mounting on NS 35/7.5
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
