PRT-PV-P-1500/20-680

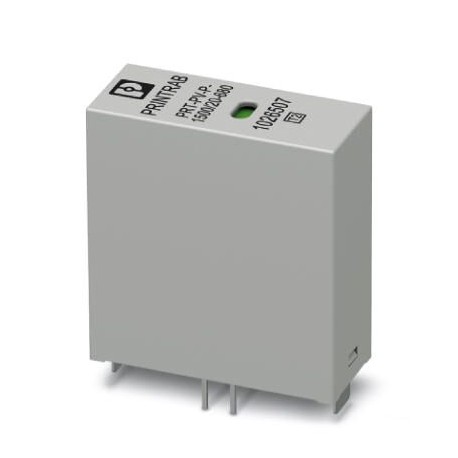

PRT-PV-P-1500/20-680 1026507 PHOENIX CONTACT Surge protective device for space-saving PCB installation, in a..
$0.00USD
4203 en stock
Spécifications clés
GTIN:4055626519500
Clé de commande:1026507
(Dessins):
page du catalogue:Page 80 (C-4-2019)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626519500 |
| Clé de commande | 1026507 |
| (Dessins) | |
| page du catalogue | Page 80 (C-4-2019) |
| Unité d'emballage | 1 |
| (Dimensions) | ≤ 3000 m (Reinforced insulation) |
| Note (Générale) | |
| Profondeur (Dessins) | 41.9 mm (Without pin length) |
| Largeur (dessins) | 18.8 mm |
| ETIM 5.0 (eCl@ss) | EC000941 |
| ETIM 6.0 (eCl@ss) | EC000941 |
| ETIM 7.0 (eCl@ss) | EC000941 |
| Hauteur (Dessins) | 44 mm |
| numéro de tarif douanier | 85354000 |
| (Conditions ambiantes) | PV |
| Altitude (Dimensions) | ≤ 5000 m (Standard insulation) |
| (Descriptions supplémentaires) | ≤ 5.4 kV (2 serial connections) |
| Couleur (conditions ambiantes) | traffic grey A RAL 7042 |
| Schéma de perçage (Dessins) | |
| Type EN (Conditions ambiantes) | |
| eCl@ss 8.0 (Classifications) | 27130805 |
| eCl@ss 9.0 (Classifications) | 27130805 |
| (Indicateur/signalisation à distance) | IEC 61643-11 2012 |
| Choc (opération) (Dimensions) | 25g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| Degré de protection (Dimensions) | IP00 |
| Accessibilité (Conditions ambiantes) | Accessible |
| Type de montage (conditions ambiantes) | PCB mounting |
| Vibrations (fonctionnement) (Dimensions) | 5g (10 ... 500 Hz / 2.5 h / X, Y, Z) |
| Matériau du boîtier (conditions ambiantes) | PBT 10 % GF/PA 6.6 |
| Degré de pollution (conditions ambiantes) | 2 |
| Comportement en cas de défaillance du SPD (conditions ambiantes) | OCM |
| (Circuit de protection côté tension continue (CC)) | 1 A DC |
| Emplacement d'installation (conditions ambiantes) | Interior |
| Temps de réponse tA (Descriptions supplémentaires) | ≤ 25 ns |
| Température ambiante (fonctionnement) (Dimensions) | -40 °C ... 85 °C |
| Classification des essais CEI (conditions ambiantes) | |
| Humidité admissible (fonctionnement) (Dimensions) | 5 % ... 95 % |
| IPE de courant résiduel (Descriptions supplémentaires) | ≤ 20 µA (2 in series/Ucpv) |
| Normes/réglementations (Indicateur/signalisation à distance) | EN 50539-11 2013 |
| Résistance d'isolement Riso (Descriptions complémentaires) | > 5 MΩ () |
| Niveau de protection contre les surtensions (Descriptions supplémentaires) | ≤ 2.7 kV (Single) |
| Calibre maximal recommandé pour le fusible de secours (Descriptions complémentaires) | 100 A (gG) |
| Courant de fonctionnement continu ICPV (Descriptions supplémentaires) | ≤ 20 µA (2 serial connections) |
| Indice d'inflammabilité selon la norme UL 94 (conditions ambiantes) | V-0 |
| Courant de fonctionnement (côté tension continue du circuit de protection (CC)) | 1 A AC |
| Tension de fonctionnement (côté tension continue du circuit de protection (CC)) | 30 V AC |
| Fonction de commutation (circuit de protection côté tension continue (DC)) | normal/deterioration |
| Fusible de secours max. avec câblage de dérivation (Descriptions supplémentaires) | 125 A (aR) |
| Courant de décharge nominal (8/20) µs (Descriptions supplémentaires) | 20 kA |
| Courant de décharge maximal Imax(8/20) µs (Descriptions supplémentaires) | 40 kA |
| Emplacement d'installation du dispositif de déconnexion (conditions ambiantes) | Internal |
| Tension de fonctionnement continue maximale UCPV (Descriptions supplémentaires) | 800 V DC (Single) |
Description du produit
Surge protection device for compact PCB mounting, in accordance with type 2 / class II, for isolated voltage systems of 2 poles and 1500 V DC, and for three-phase power supply networks up to 690 V AC
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Détails techniques
Drilling diagram
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
