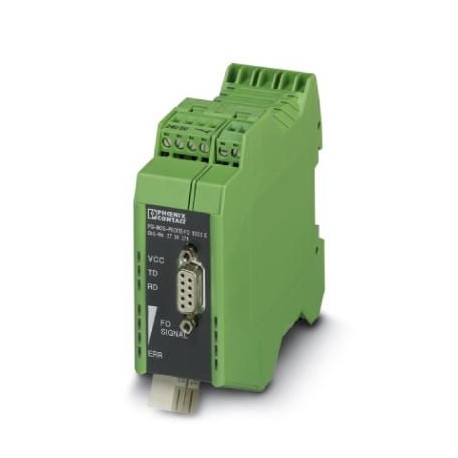

PSI-MOS-PROFIB/FO1300 E
PSI-MOS-PROFIB/FO1300 E 2708559 PHOENIX CONTACT FO converters
$0.00USD
4727 en stock
Spécifications clés
GTIN:4046356174060
Clé de commande:2708559
(Général):110 mA (According to UL Recognized, 24 V DC)
page du catalogue:Page 325 (C-6-2017)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356174060 |
| Clé de commande | 2708559 |
| (Général) | 110 mA (According to UL Recognized, 24 V DC) |
| page du catalogue | Page 325 (C-6-2017) |
| Profondeur (Remarque) | 106 mm |
| Unité d'emballage | 1 pc |
| Largeur (Remarque) | 35 mm |
| Hauteur (Remarque) | 105 mm |
| Pays d'origine | DE (Germany) |
| (Sorties numériques) | 508 recognized |
| (Interface série) | Single-mode fiberglass |
| numéro de tarif douanier | 85176200 |
| (Conditions ambiantes) | 508 recognized |
| Altitude (Dimensions) | 5000 m (For restrictions see manufacturer's declaration) |
| ATEX (Sorties numériques) | II 3 G Ex nA nC IIC T4 Gc X |
| (Interface optique FO) | 42 V AC |
| Choc (Sorties numériques) | 15g in all directions in acc. with IEC 60068-2-27 |
| Signal (Sorties numériques) | ± 1 kV |
| ATEX (Conditions ambiantes) | II 3 G Ex nA nC IIC T4 Gc X (Please follow the special installation instructions in the documentation!) |
| MTBF (conditions ambiantes) | 406 Years (Telcordia standard, 25°C temperature, 21% operating cycle (5 days a week, 8 hours a day)) |
| MTTF (conditions ambiantes) | 849 Years (SN 29500 standard, temperature 25 °C, operating cycle 21 % (5 days a week, 8 hours a day)) |
| Couleur (conditions ambiantes) | green |
| Commentaires (Sorties numériques) | Criterion B |
| Interface 1 (Alimentation électrique) | PROFIBUS acc. to IEC 61158, RS-485 2-wire, half duplex, automatic control |
| Méthode de connexion (Générale) | COMBICON plug-in screw terminal block |
| Immunité au bruit (Dimensions) | EN 61000-6-2:2005 |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Conformité (Sorties numériques) | CE-compliant |
| Mode de fonctionnement (Alimentation électrique) | Semi-duplex |
| Résultat du test (Sorties numériques) | 15g, 11 ms period, half-sine shock pulse |
| Longueur d'onde (interface série) | 1300 nm |
| Plage de tension d'alimentation (Général) | 18 V DC ... 32 V DC |
| Type de test (Sorties numériques) | Shock in acc. with EN 60068-2-27/IEC 60068-2-27 |
| Poids net (conditions ambiantes) | 187.38 g |
| Conformité (conditions ambiantes) | CE-compliant |
| Méthode de connexion (Alimentation électrique) | D-SUB-9 female connector |
| Émission de bruit (sorties numériques) | EN 55011 |
| Immunité au bruit (sorties numériques) | EN 61000-6-2:2005 |
| Tension d'alimentation nominale (Général) | 24 V DC (With UL approval) |
| UL, États-Unis/Canada (Sorties numériques) | 508 Listed |
| Degré de protection (Dimensions) | IP20 |
| Format/codage du fichier (Alimentation électrique) | UART (11 Bit, NRZ) |
| Consommation de courant maximale (Général) | 90 mA |
| Test de gaz nocifs (Sorties numériques) | ISA-S71.04-1985 G3 Harsh Group A |
| Nom de la sortie (Interface optique FO) | Relay output |
| Longueur de transmission (Alimentation électrique) | ≤ 1200 m (depending on the data rate, with shielded, twisted pair data cable) |
| Support de transmission (Alimentation électrique) | Copper |
| Décharge par contact (sorties numériques) | ± 6 kV |
| Émission de bruit (conditions ambiantes) | EN 55011 |
| UL, États-Unis/Canada (Conditions ambiantes) | 508 Listed |
| Méthode de connexion (interface série) | SC duplex |
| Poids par pièce (emballage exclu) | 187.380 g |
| Matériau du boîtier (conditions ambiantes) | PA 6.6-FR |
| Consommation électrique typique (Général) | 55 mA (24 V DC) |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| REACH SVHC (Normes et réglementations) | Lead 7439-92-1 |
| Support de transmission (interface série) | Multi-mode fiberglass |
| Inversion du sens des données (Alimentation électrique) | Automatic control |
| Normes/réglementations (Sorties numériques) | EN 55011 |
| Vibration (fonctionnement) (Sorties numériques) | in acc. with IEC 60068-2-6: 5g, 150 Hz |
| Nombre de sorties (interface optique FO) | 1 |
| Vitesse de transmission en série (Alimentation) | ≤ 12 Mbps |
| Protocole de transmission (interface série) | Protocol-transparent to the RS-485 interface |
| Isolation électrique (conditions ambiantes) | VCC // RS-485 |
| Description de la sortie (Interface optique FO) | Alarm output |
| Distorsion binaire, entrée (conditions ambiantes) | ± 35 % (permitted) |
| Distorsion binaire, sortie (conditions ambiantes) | < 6.25 % |
| Température ambiante (fonctionnement) (Dimensions) | -20 °C ... 60 °C |
| Humidité admissible (fonctionnement) (Dimensions) | 30 % ... 95 % (non-condensing) |
| Restriction d'utilisation (Données commerciales clés) | 1 |
| Section du conducteur AWG max. (Alimentation électrique) | 14 |
| Section du conducteur AWG min. (Alimentation électrique) | 24 |
| Compatibilité électromagnétique (sorties numériques) | Conformance with EMC Directive 2014/30/EU |
| Tension de commutation maximale (interface optique FO) | 60 V DC |
| Section transversale maximale du conducteur solide (alimentation électrique) | 2.5 mm² |
| Section transversale minimale du conducteur solide (alimentation électrique) | 0.2 mm² |
| Connexion conforme à la norme (sorties numériques) | CUL |
| Compatibilité électromagnétique (conditions ambiantes) | Conformance with EMC Directive 2014/30/EU |
| Limitation du courant continu (interface optique FO) | 1 A |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 85 °C |
| Section du conducteur flexible max. (Alimentation électrique) | 2.5 mm² |
| Section transversale du conducteur flexible min. (Alimentation électrique) | 0.2 mm² |
| Interface de données de tension de test/alimentation (conditions ambiantes) | 1.5 kVrms(50 Hz, 1 min.) |
| Longueur de transmission incluant une réserve système de 3 dB (interface série) | 25 km (With F-G 50/125 0.7 dB/km at 1300 nm) |
| Exempt de substances susceptibles de nuire à l'application du revêtement (Sorties numériques) | according to P-VW 3.10.7 57 65 0 VW-AUDI-Seat central standard |
Description du produit
Fibre optic converter, with integrated optical diagnostics, alarm contact, for PROFIBUS up to 12 Mbits/s, terminal equipment with a fibre optic interface (SC-Duplex), 1300 nm, for fibreglass cable
