En stock Produit phare
PSR-CT-F-SEN-1-8

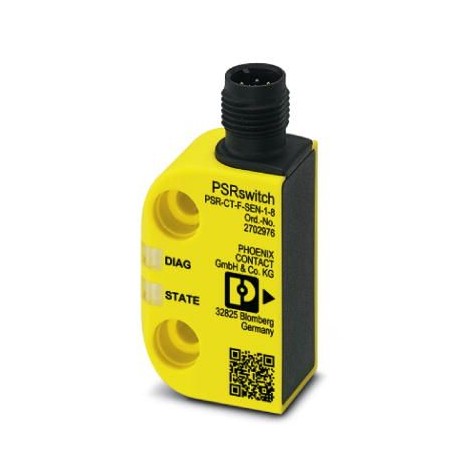

PSR-CT-F-SEN-1-8 2702976 PHOENIX CONTACT Safety switch sensor
$0.00USD
3677 en stock
Spécifications clés
GTIN:4055626447032
(Fois):IP67 (with SAC cabling)
Clé de commande:2702976
Unité d'emballage:1 pc
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626447032 |
| (Fois) | IP67 (with SAC cabling) |
| Clé de commande | 2702976 |
| Unité d'emballage | 1 pc |
| (Alimentation électrique) | max. 1 V DC (LOW) |
| (Sorties d'alarme) | max. 150 mA (per safety output) |
| (Sorties de sécurité) | approx. 100 ms (Test pulse interval) |
| Pays d'origine | DE (Germany) |
| Poids net (fois) | 41.3 g |
| enfichable (Général) | no |
| numéro de tarif douanier | 85365019 |
| (Conditions ambiantes) | max. 8 A (to be performed externally) |
| Couleur du boîtier (Times) | yellow |
| Type de montage (Times) | not flush |
| Affichage de l'état (Heures) | 2 LEDs |
| Matériaux de construction (Times) | PBT |
| Distance minimale (temps) | 140 mm (between two safety circuits) |
| Classe de protection (Times) | III |
| Position de montage (fois) | any |
| Catégorie (Données de connexion) | 4 |
| Désignation (Alimentation électrique) | DGN |
| Méthode de connexion (Générale) | Connector |
| IDGN actuel (Alimentation électrique) | min. 1 mA |
| Délai de temporisation (sorties de sécurité) | typ. 5 ms (Risk time delay per device) |
| Profondeur (Données commerciales clés) | 18 mm |
| Désignation (Sorties d'alarme) | FO1A, FO1B |
| Fréquence de commutation (fois) | max. 1 Hz |
| Largeur (Données commerciales clés) | 26.5 mm |
| Degré de protection (fois) | IP65/IP67/IP69/IP69K |
| Taille (Données commerciales clés) | 40 mm |
| Impulsions de test (sorties de sécurité) | typ. 300 µs (Test pulse duration) |
| Instructions de montage (Times) | Note EN ISO 14119 |
| Désignation (Données de connexion) | EN ISO 13849 |
| Nombre de postes (Général) | 8 |
| Tension de sortie (alimentation) | min. (UB- 1.5 V (HIGH)) |
| Courant de court-circuit (fois) | typ. 100 A (conditional short-circuit current) |
| Tension de sortie (sorties d'alarme) | min. (UB- 1.5 V (HIGH FO1A, FO1B)) |
| Technologie de connexion (Général) | M12 connector |
| Protection (conditions ambiantes) | min. 0.25 A (to be performed externally) |
| Temps de mise en marche (sorties de sécurité) | max. 400 ms (for the safety outputs) |
| Nombre de sorties (Alimentation) | 1 |
| Courant résiduel (sorties d'alarme) | ≤ 0.25 mA |
| Délai d'activation (sorties de sécurité) | typ. 5 s (after switching UBon) |
| Temps d'écart (Sorties de sécurité) | max. 10 ms (between the safety outputs) |
| Nombre de sorties (sorties d'alarme) | 2 |
| Description de la sortie (Alimentation) | p-wired |
| Courant de commutation (sorties d'alarme) | min. 1 mA (per safety output) |
| Description des sorties (Sorties d'alarme) | Semiconductor outputs, p-wired |
| Protection contre les courts-circuits (Alimentation électrique) | yes |
| Protection contre les courts-circuits (Sorties d'alarme) | yes |
| Tension d'alimentation (conditions ambiantes) | 24 V DC ±15 % (PELV, controlled, residual ripple |
| Poids par pièce (emballage exclu) | 41.300 g |
| Consommation de courant (conditions ambiantes) | max. 40 mA |
| Niveau de performance (PL) (Données de connexion) | e |
| Dessin dimensionnel (Données commerciales clés) | |
| Note sur le circuit de protection (sorties d'alarme) | NOTE: Protect the outputs under inductive loads with a freewheeling diode. |
| Température ambiante (fonctionnement) (Dimensions) | -25 °C ... 55 °C |
| Niveau d'intégrité de sécurité (SIL) (Données de connexion) | 3 |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 70 °C |
| Conformité CEM (Données caractéristiques relatives à la sécurité) | EN 60947-5-3 |
| Temps de risque selon la norme EN 60947-5-3 (Sorties de sécurité) | max. 260 ms (Stand-alone device) |
| Degré de pollution (Données caractéristiques relatives à la sécurité) | 3 |
| Tension de surtension nominale (données caractéristiques relatives à la sécurité) | max. 1.5 kV |
| Vibrations (fonctionnement) (Données caractéristiques relatives à la sécurité) | in accordance with EN 60947-5-2 |
| Tension d'isolement nominale (données caractéristiques relatives à la sécurité) | max. 300 V |
| Catégorie d'utilisation conformément à la norme IEC 60947-5-2 (Sorties d'alarme) | 150 mA (24 V (DC13)) |
Description du produit
Non-contact safety switch up to cat. 4, PL e (EN ISO 13849), SIL 3 (IEC 61508), RFID-coded Fixcode sensor, construction type 4 (EN ISO 14119), manual or automatic start, integrated diagnostics, 24 V D
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
