PSR-MC37-3NO-1NC-24DC-SP

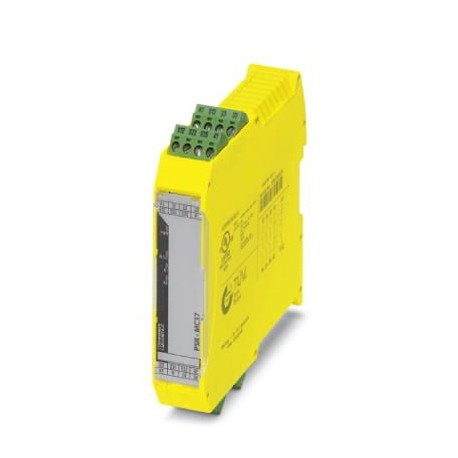

PSR-MC37-3NO-1NC-24DC-SP 2702412 PHOENIX CONTACT Safety relays
$0.00USD
3579 en stock
Spécifications clés
GTIN:4055626276953
Clé de commande:2702412
page du catalogue:Page 254 (C-6-2017)
Profondeur (Remarque):114.5 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626276953 |
| Clé de commande | 2702412 |
| page du catalogue | Page 254 (C-6-2017) |
| Profondeur (Remarque) | 114.5 mm |
| Unité d'emballage | 1 pc |
| Largeur (Remarque) | 22.5 mm |
| Hauteur (Remarque) | 117.4 mm |
| (Alimentation électrique) | Unless switch-on pulses/light tests are safety-related, they should be disabled. |
| (Entrées numériques) | 5 A (250 V (AC15)) |
| Pays d'origine | DE (Germany) |
| Poids net (fois) | 202.5 g |
| Type de relais (Heures) | Electromechanical relay with forcibly guided contacts in accordance with EN 50205 |
| enfichable (Général) | Yes |
| numéro de tarif douanier | 85371098 |
| (Conditions ambiantes) | Protection against polarity reversal for rated control circuit supply voltage |
| Couleur du boîtier (Times) | yellow |
| Type de montage (Times) | DIN rail mounting |
| Affichage de l'état (Heures) | 3 x green LED |
| Position de montage (fois) | vertical or horizontal |
| Catégorie (Données de connexion) | 4 |
| Temps de filtrage (Alimentation électrique) | max. 3 ms (at S12, S22; test pulse width; blanking pulses/dark test) |
| Longueur de dénudage (Général) | 8 mm |
| Méthode de connexion (Générale) | Spring-cage connection |
| Degré de protection (fois) | IP20 |
| Fusible de sortie (entrées numériques) | 6 A gL/gG (N/O contact) |
| Nom de la sortie (entrées numériques) | Enabling current path |
| Temps de redémarrage (Sorties d'alarme) | < 1 s (Boot time) |
| Instructions de montage (Times) | See derating curve |
| Type de contact (entrées numériques) | 3 enabling current paths |
| Désignation (Données de connexion) | EN 62061 |
| Courant d'appel (Alimentation électrique) | < 5 mA (Δt = 500 µs, for Us/Ix at S12) |
| Altitude maximale (Dimensions) | ≤ 2000 m (Above sea level) |
| Temps de récupération (sorties d'alarme) | < 500 ms |
| Mode de fonctionnement nominal (Heures) | 100% operating factor |
| Courant d'appel (entrées numériques) | min. 10 mA |
| Catégorie d'arrêt (Données de connexion) | 0 |
| Matériel de contact (Saisies numériques) | AgSnO2 |
| Affichage de la tension de fonctionnement (Times) | 1 x green LED |
| Consommation de courant (Alimentation électrique) | < 4 mA (with Us/Ixto S12/S22) |
| Nombre de sorties (entrées numériques) | 3 (undelayed) |
| Courant total (entrées numériques) | 72 A2(observe derating) |
| Tension de commutation (entrées numériques) | min. 5 V AC/DC |
| Courant d'appel (conditions ambiantes) | 2 A (Δt = 300 µs at Us) |
| Description de la sortie (entrées numériques) | safety-related N/O contacts |
| Capacité de commutation (entrées numériques) | min. 50 mW |
| Fréquence de commutation (entrées numériques) | 0.5 Hz |
| Poids par pièce (emballage exclu) | 202.500 g |
| (Données relatives aux caractéristiques de sécurité) | Basic insulation 4 kV between all current paths and housing |
| (Sorties relais : activation du chemin actuel) | max. 6 A (Δt = 100 ms) |
| Circuit de protection (conditions ambiantes) | Surge protection Suppressor diode |
| Durée de vie mécanique (entrées numériques) | 10x 106cycles |
| Niveau de performance (PL) (Données de connexion) | e (5 A DC13; 5 A AC15; 8760 switching cycles/year) |
| Temps de prise en charge typique aux États-Unis (sorties d'alarme) | < 100 ms (when controlled via A1) |
| Section transversale du conducteur AWG max. (Général) | 16 |
| Section transversale du conducteur AWG min. (Général) | 24 |
| Choc (Données caractéristiques liées à la sécurité) | 15g for Δt = 11 ms (continuous shock: 10g for Δt = 16 ms) |
| Délai de déclenchement typique aux États-Unis (sorties d'alarme) | < 20 ms (when controlled via A1 or S12) |
| Temps de réponse typique aux États-Unis (sorties d'alarme) | < 100 ms (automatic start) |
| Température ambiante (fonctionnement) (Dimensions) | -40 °C ... 60 °C (observe derating) |
| Section transversale maximale du conducteur solide (Général) | 1.5 mm² |
| Section transversale minimale du conducteur solide (Général) | 0.2 mm² |
| Limitation du courant continu (entrées numériques) | 6 A (observe derating) |
| Consommation électrique aux États-Unis (conditions ambiantes) | typ. 1.68 W |
| Plage de courant d'entrée signal « 0 » (Alimentation) | 0 mA ... 2 mA (for safe Off; at S12 and S22) |
| Plage de tension d'entrée : signal « 0 » (alimentation) | 0 V DC ... 5 V DC (for safe Off; at S12 and S22) |
| Restriction d'utilisation (Données commerciales clés) | EMC: class A product, see manufacturer's declaration in the download area |
| Niveau d'intégrité de sécurité (SIL) (Données de connexion) | 3 |
| Section transversale du conducteur flexible max. (Général) | 1.5 mm² |
| Section transversale du conducteur flexible min. (Général) | 0.2 mm² |
| Conformité (données caractéristiques relatives à la sécurité) | CE-compliant |
| Désignation (Données relatives aux caractéristiques de sécurité) | Air clearances and creepage distances between the power circuits |
| Fusible de sortie (Sorties relais : activation du chemin de courant) | 1 A gL/gG |
| Nom de la sortie (Sorties relais : activation du chemin actuel) | Signaling current path |
| Type de contact (Sorties relais : activation du chemin actuel) | 1 signaling current path |
| Degré minimal de protection du lieu de l'établissement (Times) | IP54 |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 85 °C |
| Courant d'alimentation de commande nominal IS (conditions ambiantes) | typ. 70 mA |
| Courant d'appel (Sorties relais : activation du chemin de courant) | min. 10 mA |
| Pouvoir de coupure (charge ohmique) max. (Entrées numériques) | 1500 VA (250 V AC, τ = 0 ms) |
| Matériau de contact (Sorties relais : activation du chemin de courant) | AgSnO2 |
| Degré de pollution (Données caractéristiques relatives à la sécurité) | 2 |
| Nombre de sorties (Sorties relais : activation du chemin actuel) | 1 (undelayed) |
| Courant total (Sq.) (Sorties relais : activation du chemin de courant) | 1 A2 |
| Tension de commutation (Sorties relais : activation du chemin de courant) | min. 5 V AC/DC |
| Description de la sortie (Sorties relais : activation du chemin actuel) | non-safety-related N/C contact |
| Catégorie de surtension (Données caractéristiques relatives à la sécurité) | II |
| Capacité de commutation (Sorties relais : activation du chemin actuel) | min. 50 mW |
| Humidité maximale admissible (stockage/transport) (Dimensions) | 75 % (on average, 85% infrequently, non-condensing) |
| Normes/réglementations (Données caractéristiques relatives à la sécurité) | DIN EN 60664-1:2008 |
| Fréquence de commutation (Sorties relais : activation du chemin actuel) | 0.5 Hz |
| Vibrations (fonctionnement) (Données caractéristiques relatives à la sécurité) | 10 Hz ... 150 Hz, 2g |
| Tension au niveau du circuit d'entrée/de démarrage et de rétroaction (alimentation électrique) | 24 V DC -20 % / +25 % |
| Humidité relative maximale admissible (fonctionnement) (Dimensions) | 75 % (on average, 85% infrequently, non-condensing) |
| Tension d'alimentation nominale du circuit de commande (conditions ambiantes) | 24 V DC -20 % / +25 % |
| Pouvoir de coupure maximal (charge inductive) (Entrées numériques) | 48 W (24 V DC, τ = 40 ms) |
| Tension d'isolement nominale (données caractéristiques relatives à la sécurité) | 250 V AC |
| Limite de revendication du niveau d'intégrité de sécurité (SIL CL) (Données de connexion) | 3 |
| Courant (Sorties relais : chemin de courant de retour/de signalisation) | max. 100 mA |
| Durée de vie mécanique (Sorties relais : activation du chemin de courant) | 10x 106cycles |
| Capacité de commutation selon la norme IEC 60947-5-1 (Entrées numériques) | 5 A (24 V (DC13)) |
| Tension (Sorties relais : chemin de retour du courant/courant de signalisation) | 23 V DC (Us- 1 V) |
| Limitation du courant continu (Sorties relais : activation du chemin de courant) | 1 A |
| Tension de surtension nominale/isolation (Données caractéristiques relatives à la sécurité) | Basic insulation 4 kV between all current paths |
| Nombre de sorties (Sorties relais : chemin de courant de retour/courant de signalisation) | 1 (digital) |
| Description de la sortie (Sorties relais : chemin du courant de retour/courant de signalisation) | non-safety-related |
| Courant d'appel maximal (Sorties relais : chemin du courant de retour/courant de signalisation) | 1 A (Δt = 5 ms at Us) |
| Protection contre les courts-circuits (Sorties relais : chemin de retour du courant/courant de signalisation) | Yes |
Description du produit
Safety relay for emergency stop and guard doors as well as elevator applications up to SIL 3, cat. 4, PL e, 1 or 2 channel service, automatic or manual start, short circuit detection, 3 trip circuits,
