En stock Produit phare
PSR-MC82-5NO-1NC-1DO-24DC-SC

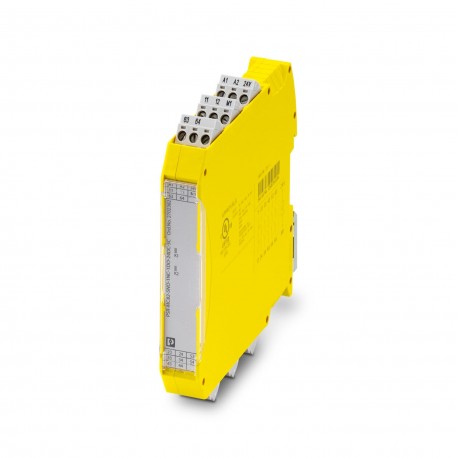

PSR-MC82-5NO-1NC-1DO-24DC-SC 2702382 PHOENIX CONTACT Extension module
$0.00USD
4018 en stock
Spécifications clés
:250 V AC
Profondeur:114.5 mm
Choc:15g (In the event of stress caused by shock, contact reactions are possible for up to 6 ms.)
Largeur:17.5 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| 250 V AC | |
| Profondeur | 114.5 mm |
| Choc | 15g (In the event of stress caused by shock, contact reactions are possible for up to 6 ms.) |
| Largeur | 17.5 mm |
| Hauteur | 112.2 mm |
| Actuel | max. 100 mA |
| Tension | typ. 23 V DC (US- 1 V) |
| Catégorie | 4 (In conjunction with suitable evaluating device) |
| enfichable | yes |
| Type de relais | Electromechanical relay with force-guided contacts in accordance with IEC/EN 61810-3 |
| Application | Extension module |
| Désignation | A1/A2 |
| Temps de filtrage | 4 ms (at A1 in the event of voltage dips at Us) |
| fusible de sortie | 10 A gL/gG |
| Type de produit | Safety relays |
| Filetage | M3 |
| Note de l'assemblée | See derating curve |
| Type de montage | DIN rail mounting |
| Temps de récupération | < 100 ms |
| Catégorie d'arrêt | 0 |
| Identification | CE-compliant |
| Courant d'appel | typ. 125 mA (Δt = 7 ms at Us) |
| Famille de produits | PSRmini |
| Affichage de l'état | 2 x LED (green) |
| Couleur (Logement) | yellow (RAL 1018) |
| Révision de l'article | 06 |
| Matériel de contact | AgSnO2 |
| Matériau du boîtier | Polyamide |
| Altitude maximale | max. 2000 m (Above sea level) |
| longueur de dénudage | 7 mm |
| Méthode de connexion | Screw connection |
| Position de montage | vertical or horizontal |
| Nombre de sorties | 5 (undelayed) |
| Courant total Sq. | 64 A2(observe derating) |
| Tension de commutation | min. 5 V AC/DC |
| Description de la sortie | safety-related N/O contacts |
| circuit de protection | Surge protection; Suppressor diode |
| Capacité de commutation | min. 50 mW (5 V / 10 mA) |
| Note sur l'application | Only for industrial use |
| Fréquence de commutation | max. 0.5 Hz |
| Degré de protection | IP20 |
| Heure de libération typique | < 25 ms (when controlled via A1/A2) |
| Normes/réglementations | EN 60947-1 |
| temps de réponse typique | < 50 ms (Monitored/manual and auto-start) |
| Vibration (fonctionnement) | 10 Hz ... 150 Hz, 2g (In the event of stress caused by vibration, contact reactions are possible for up to 1 ms.) |
| type de commutation de contact | 5 enabling current paths |
| courant d'appel maximal | 500 mA (Δt = 1 ms at Us) |
| Mode de fonctionnement nominal | 100% operating factor |
| Niveau de performance (PL) | e (In conjunction with suitable evaluating device) |
| durée de vie mécanique | 10x 106cycles |
| Consommation d'énergie aux États-Unis | typ. 1.92 W |
| Tension d'isolation nominale | 250 V AC |
| Protection contre les courts-circuits | Yes |
| Heure de début type avec nous | < 50 ms (when controlled via A1/A2) |
| Section transversale du conducteur AWG | 24 ... 12 |
| Limitation du courant continu | 6 A (observe derating) |
| Niveau d'intégrité de sécurité (SIL) | 3 (In conjunction with suitable evaluating device) |
| Section transversale du conducteur rigide | 0.2 mm² ... 2.5 mm² |
| Tension de surtension nominale/isolation | |
| Température ambiante (fonctionnement) | -20 °C ... 60 °C (observe derating) |
| Le courant d'alimentation de commande nominal IS | typ. 80 mA |
| Section transversale du conducteur flexible | 0.2 mm² ... 2.5 mm² |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Tension d'alimentation nominale du circuit de commande (États-Unis) | 19.2 V DC ... 30 V DC |
| Degré minimal de protection de l'emplacement de l'établissement | IP54 |
| Humidité maximale admissible (stockage/transport) | 75 % (on average, 85% infrequently, non-condensing) |
| Humidité relative maximale admissible (en fonctionnement) | 75 % (on average, 85% infrequently, non-condensing) |
| Dissipation de puissance maximale en condition nominale | 15.2 W (at US= 30 V, IL² = 64 A²) |
| Capacité de commutation conforme à la norme IEC 60947-5-1 | 3 A (24 V (DC13)) |
Description du produit
Contact extension up to SIL3, cat.4, PLe in combination with suitable evaluation equipment, 5 trip circuits, US=24VDC, plug-in screw terminal
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
