PSR-PC52-1NO-1NC-24DC-SP

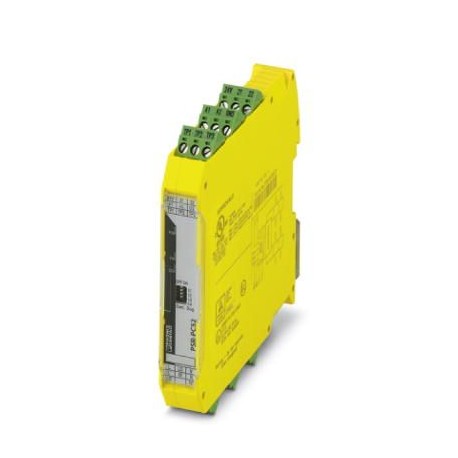

PSR-PC52-1NO-1NC-24DC-SP 1017064 PHOENIX CONTACT Coupling relay
$0.00USD
4596 en stock
Spécifications clés
GTIN:4055626674032
Clé de commande:1017064
Profondeur (Remarque):114.5 mm
Unité d'emballage:1 pc
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626674032 |
| Clé de commande | 1017064 |
| Profondeur (Remarque) | 114.5 mm |
| Unité d'emballage | 1 pc |
| Largeur (Remarque) | 17.5 mm |
| Hauteur (Remarque) | 117.4 mm |
| (Alimentation électrique) | typ. 30 mA (Input TP3) |
| (Entrées numériques) | max. 5 A (Δt 1 s) |
| Pays d'origine | DE (Germany) |
| Poids net (fois) | 147.16 g |
| Type de relais (Heures) | Electromechanical relay |
| enfichable (Général) | Yes |
| numéro de tarif douanier | 85364190 |
| (Conditions ambiantes) | Polarity reversal protection for rated control circuit supply voltage and diagnostic supply voltage |
| Couleur du boîtier (Times) | yellow |
| Type de montage (Times) | DIN rail mounting |
| Affichage de l'état (Heures) | 1 x yellow LED, 1 x green LED, 1 x red LED |
| Matériaux de construction (Times) | Frianyl A 63 R V0 |
| Position de montage (fois) | vertical or horizontal |
| Longueur de dénudage (Général) | 8 mm |
| Méthode de connexion (Générale) | Spring-cage connection |
| (Normes et réglementations) | No hazardous substances above threshold values |
| Degré de protection (fois) | IP20 |
| Nom de la sortie (entrées numériques) | Enabling current path |
| Instructions de montage (Times) | See derating curve |
| Type de contact (entrées numériques) | 1 enabling current path |
| Désignation (Données de connexion) | EN 50156-2 |
| Courant d'appel (Alimentation électrique) | typ. 200 mA |
| Altitude maximale (Dimensions) | ≤ 2000 m (Above sea level) |
| Mode de fonctionnement nominal (Heures) | 100% operating factor |
| Courant d'appel (entrées numériques) | min. 50 mA |
| Nombre d'entrées (Alimentation électrique) | 3 |
| Temps de filtration (conditions ambiantes) | 2 ms (at A1-A2 in the event of voltage dips at Us) |
| Matériel de contact (Saisies numériques) | AgNi, gold-flashed, Ag alloy |
| Type de protection (Alimentation électrique) | Surge protection |
| Consommation de courant (Alimentation électrique) | typ. 20 mA (Input TP1) |
| Nombre de sorties (entrées numériques) | 1 (undelayed) |
| Courant total (entrées numériques) | 9 A2(observe derating) |
| Tension de commutation (entrées numériques) | min. 16 V AC/DC |
| Courant d'appel (conditions ambiantes) | max. 100 mA |
| Description de la sortie (entrées numériques) | safety-related N/O contacts |
| Capacité de commutation (entrées numériques) | min. 1 W |
| Fréquence de commutation (entrées numériques) | max. 0.5 Hz |
| Poids par pièce (emballage exclu) | 147.160 g |
| (Données relatives aux caractéristiques de sécurité) | Safe isolation, 6 kV reinforced insulation from (A1/A2, 24V/0V, 21/22, and TP1/TP2/TP3) to the enabling current path (L, L', LO, LO', NI, NI', N,N') |
| Pression d'air (fonctionnement) (Dimensions) | 79 kPa ... 106 kPa |
| Seuil de diagnostic (entrées numériques) | 7 Ω ... 20 kΩ (configurable) |
| Normes et réglementations RoHS en Chine | Environmentally friendly use period: unlimited = EFUP-e |
| Description de l'entrée (Alimentation électrique) | Test point for proof test |
| Circuit de protection (conditions ambiantes) | Surge protection 36 V suppressor diode (A1-A2)33 V suppressor diode (24V-GND) |
| Courant d'entrée à UD (conditions ambiantes) | 35 mA (at UD= 24 V) |
| Durée de vie mécanique (entrées numériques) | approx. 5x 107cycles |
| Courant d'appel à UD (conditions ambiantes) | 1.5 A (Δt |
| Section transversale du conducteur AWG max. (Général) | 16 |
| Section transversale du conducteur AWG min. (Général) | 24 |
| Choc (Données caractéristiques liées à la sécurité) | 15g, 11 ms |
| Circuit/composant de protection (alimentation électrique) | 36 V suppressor diode |
| Température ambiante (fonctionnement) (Dimensions) | -25 °C ... 60 °C (observe derating) |
| Section transversale maximale du conducteur solide (Général) | 1.5 mm² |
| Section transversale minimale du conducteur solide (Général) | 0.2 mm² |
| Limitation du courant continu (entrées numériques) | 3 A (Observe derating, load type, and on-load voltage) |
| Consommation électrique à UD (conditions ambiantes) | typ. 0.9 W (at UD; Off state) |
| Consommation électrique aux États-Unis (conditions ambiantes) | typ. 2 W (at US/UD; On state) |
| Pression d'air (stockage/transport) (Dimensions) | 79 kPa ... 106 kPa |
| Restriction d'utilisation (Données commerciales clés) | EMC: class A product, see manufacturer's declaration in the download area |
| Niveau d'intégrité de sécurité (SIL) (Données de connexion) | 3 (Reference IEC 61508) |
| Section transversale du conducteur flexible max. (Général) | 1.5 mm² |
| Section transversale du conducteur flexible min. (Général) | 0.2 mm² |
| Conformité (données caractéristiques relatives à la sécurité) | CE-compliant |
| Désignation (Données relatives aux caractéristiques de sécurité) | Air clearances and creepage distances between the power circuits |
| Tension d'alimentation de diagnostic UD (conditions ambiantes) | 24 V DC -20 % / +25 % |
| Nom de la sortie (Sorties relais : activation du chemin actuel) | Signaling current path |
| Type de contact (Sorties relais : activation du chemin actuel) | 1 signaling current path |
| Degré minimal de protection du lieu de l'établissement (Times) | IP54 |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 65 °C |
| Courant d'alimentation de commande nominal IS (conditions ambiantes) | typ. 75 mA |
| Courant d'appel (Sorties relais : activation du chemin de courant) | max. 800 mA (Δt 100 ms) |
| Degré de pollution (Données caractéristiques relatives à la sécurité) | 2 |
| Nombre de sorties (Sorties relais : activation du chemin actuel) | 1 (without delay, floating) |
| Description de la sortie (Sorties relais : activation du chemin actuel) | non-safety-related N/C contact |
| Catégorie de surtension (Données caractéristiques relatives à la sécurité) | III |
| Humidité maximale admissible (stockage/transport) (Dimensions) | 75 % (on average, 85% infrequently, non-condensing) |
| Normes/réglementations (Données caractéristiques relatives à la sécurité) | DIN EN 50178 |
| Vibrations (fonctionnement) (Données caractéristiques relatives à la sécurité) | 10 Hz ...150 Hz, 2g |
| Humidité relative maximale admissible (fonctionnement) (Dimensions) | 75 % (on average, 85% infrequently, non-condensing) |
| Tension d'alimentation nominale du circuit de commande (conditions ambiantes) | 24 V DC -15 % / +10 % |
| Tension d'isolement nominale (données caractéristiques relatives à la sécurité) | 250 V AC |
| Protection contre les courts-circuits (Sorties relais : activation du chemin de courant) | no |
| Test de simulation environnementale (Données caractéristiques liées à la sécurité) | ISA-S71.04 (G3) |
| Tension de surtension nominale/isolation (Données caractéristiques relatives à la sécurité) | Basic insulation 4 kV between all current paths and housing |
| Temps de récupération (Sorties relais : chemin du courant de retour/courant de signalisation) | 1 s (when controlled via A1-A2) |
| Temps de récupération typique aux États-Unis (Sorties relais : chemin du courant de retour/courant de signalisation) | typ. 100 ms (when controlled via A1-A2) |
| Temps de relâchement typique aux États-Unis (Sorties relais : chemin du courant de retour/courant de signalisation) | typ. 30 ms (when controlled via A1-A2) |
Description du produit
Coupling relay for galvanic separation and power matching for SIL 3 F&G applications, low demand, load diagnostics in the Off and On state over open circuit and short circuit, 1 trip circuit, test pul
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
