PSR-SCP-24DC/URML4/3X1/1X2/B

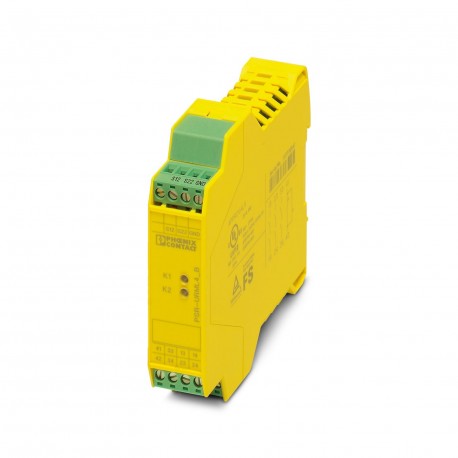

PSR-SCP-24DC/URML4/3X1/1X2/B 2903583 PHOENIX CONTACT Extension module
$0.00USD
3219 en stock
Spécifications clés
GTIN:4046356751698
Clé de commande:2903583
page du catalogue:Page 263 (C-6-2017)
Profondeur (Remarque):114.5 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356751698 |
| Clé de commande | 2903583 |
| page du catalogue | Page 263 (C-6-2017) |
| Profondeur (Remarque) | 114.5 mm |
| Unité d'emballage | 1 pc |
| Largeur (Remarque) | 22.5 mm |
| (Données d'entrée) | 4 A gL/gG NEOZED (Signaling current path) |
| Hauteur (Remarque) | 99 mm |
| (Données de sortie) | IP54 |
| Pays d'origine | DE (Germany) |
| enfichable (Général) | Yes |
| numéro de tarif douanier | 85371098 |
| Filetage (Général) | M3 |
| Poids net (Données de sortie) | 210.9 g |
| Fusible de sortie (données d'entrée) | 10 A gL/gG NEOZED (N/O contact) |
| Type de relais (données de sortie) | Electromechanical relay with forcibly guided contacts in accordance with EN 50205 |
| Type de contact (Données saisies) | 3 enabling current paths |
| Catégorie (Données de connexion) | 4 |
| Longueur de dénudage (Général) | 7 mm |
| Méthode de connexion (Générale) | Screw connection |
| Couleur du boîtier (Données de sortie) | yellow |
| Type de montage (Données de sortie) | DIN rail mounting |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Matériau de contact (Données d'entrée) | AgSnO2 |
| Désignation (Données de connexion) | EN 62061 |
| Altitude maximale (Dimensions) | ≤ 2000 m (Above sea level) |
| Matériau du boîtier (Données de sortie) | Polyamide PA non-reinforced |
| Courant total (données d'entrée) | 72 A2(ITH2= I12+ I22+ I32) |
| Position de montage (Données de sortie) | any |
| Catégorie d'arrêt (Données de connexion) | 0 |
| Degré de protection (Données de sortie) | IP20 |
| Temps de récupération (conditions ambiantes) | 1 s |
| Courant d'appel maximal (Données d'entrée) | 6 A |
| Courant d'appel minimal (Données d'entrée) | 25 mA |
| Durée de vie mécanique (Données d'entrée) | approx. 107cycles |
| Mode de fonctionnement nominal (Données de sortie) | 100% operating factor |
| Capacité de commutation min. (Données d'entrée) | 0.4 W |
| Poids par pièce (emballage exclu) | 210.900 g |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| Tension de commutation maximale (données d'entrée) | 250 V AC/DC |
| Tension de commutation minimale (données d'entrée) | 15 V AC/DC |
| REACH SVHC (Normes et réglementations) | Lead 7439-92-1 |
| Limitation du courant continu (Données d'entrée) | 6 A (N/C contact / N/O contact) |
| Niveau de performance (PL) (Données de connexion) | e |
| Temps de libération typique (conditions ambiantes) | 10 ms |
| Entrée de concurrence 1/2 (Conditions ambiantes) | ∞ |
| Section transversale du conducteur AWG max. (Général) | 12 |
| Section transversale du conducteur AWG min. (Général) | 24 |
| Choc (Données caractéristiques liées à la sécurité) | 15g |
| Temps de réponse typique (conditions ambiantes) | 25 ms (man. start) |
| Température ambiante (fonctionnement) (Dimensions) | -20 °C ... 55 °C |
| Section transversale maximale du conducteur solide (Général) | 2.5 mm² |
| Section transversale minimale du conducteur solide (Général) | 0.2 mm² |
| Tension d'entrée nominale UN (conditions ambiantes) | 24 V DC |
| Restriction d'utilisation (Données commerciales clés) | EMC: class A product, see manufacturer's declaration in the download area |
| Niveau d'intégrité de sécurité (SIL) (Données de connexion) | 3 |
| Capacité de commutation (360 cycles/h) (Données d'entrée) | 6 A (24 V DC) |
| Section transversale du conducteur flexible max. (Général) | 2.5 mm² |
| Section transversale du conducteur flexible min. (Général) | 0.2 mm² |
| Heure de début typique avec nous (conditions ambiantes) | 100 ms (automatic start) |
| Désignation (Données relatives aux caractéristiques de sécurité) | Air clearances and creepage distances between the power circuits |
| Courant d'entrée typique à l'UN (conditions ambiantes) | 70 mA DC |
| Pouvoir de coupure (charge ohmique) max. (Données d'entrée) | 144 W (24 V DC, τ = 0 ms) |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 70 °C |
| Degré de pollution (Données caractéristiques relatives à la sécurité) | 2 |
| Pouvoir de coupure maximal (charge inductive) (Données d'entrée) | 48 W (24 V DC, τ = 40 ms) |
| Degré minimal de protection de l'emplacement de l'installation (Données de sortie) | IP54 |
| Catégorie de surtension (Données caractéristiques relatives à la sécurité) | III |
| Humidité maximale admissible (stockage/transport) (Dimensions) | 75 % (on average, 85% infrequently, non-condensing) |
| Normes/réglementations (Données caractéristiques relatives à la sécurité) | DIN EN 50178/VDE 0160 |
| Vibrations (fonctionnement) (Données caractéristiques relatives à la sécurité) | 10 Hz ... 150 Hz, 2g |
| Plage de tension d'entrée par rapport à l'ONU (conditions ambiantes) | 0.85 ... 1.1 |
| Humidité relative maximale admissible (fonctionnement) (Dimensions) | 75 % (on average, 85% infrequently, non-condensing) |
| Tension d'alimentation nominale du circuit de commande (conditions ambiantes) | |
| Tension d'isolement nominale (données caractéristiques relatives à la sécurité) | 250 V |
| Limite de revendication du niveau d'intégrité de sécurité (SIL CL) (Données de connexion) | 3 |
| Tension à l'entrée/au démarrage et au circuit de rétroaction (conditions ambiantes) | 24 V DC |
| Tension de surtension nominale/isolation (Données caractéristiques relatives à la sécurité) | 4 kV / Basic isolation, (safe isolation, reinforced insulation and 6 kV between input circuit and enabling current paths.) |
Description du produit
Extension of single- or two-channel contacts for OSSD signals (e.g. light curtain), 3 NO contacts, 1 NC contact, up to category 4, PL e according to EN ISO 13849, SIL 3 according to EN 62061, plug-in
