PT 10-FE

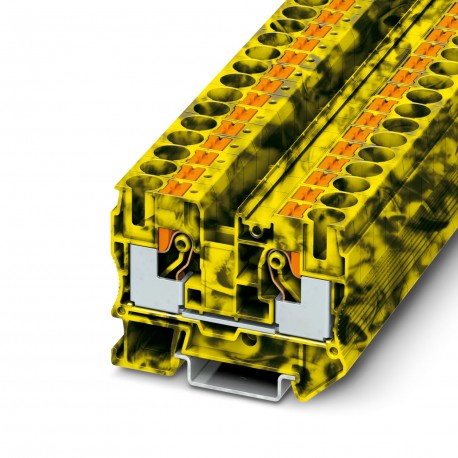

PT 10-FE 1077088 PHOENIX CONTACT Terminal step, rated voltage: 1000 V, nominal current: 57 A, type of Connec..
$0.00USD
4724 en stock
Spécifications clés
:Machine building
Sortie:(permanent)
Couleur:multicoloured
Profondeur:49.5 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Machine building | |
| Sortie | (permanent) |
| Couleur | multicoloured |
| Profondeur | 49.5 mm |
| Portée | Railway industry |
| Tours | 135 |
| largeur | 10.2 mm |
| Résultat | Test passed |
| hauteur | 67.7 mm |
| Marquage | II 2 GD Ex eb IIC Gb |
| Spectre | Electrical Life Check Category 1, Class B, Body Mounted |
| Niveau TSA | 1,857 (m/s²)²/Hz |
| Fréquence | f1= 5 Hz a f2= 150 Hz |
| Plaque de jauge | A6 |
| Potentiel | 1 |
| Forme de choc | Semi-sinusoidal |
| Liste des cavaliers | Plug-in jumper / FBS 2-10 / 3005947 |
| Accélération | 0.8g |
| Données des ponts | 48 A / 10 mm² |
| Type de produit | Feed-through clamp |
| Type de montage | NS 35/7.5 |
| Courant nominal | 57 A |
| Analyse d'article | 03 |
| Nombre de lignes | 1 |
| Paroi latérale ouverte | Yes |
| Durée du choc | 30 ms |
| Tension nominale | 1000 V |
| Instructions du test | X, Y, and Z axis |
| Résistivité de masse | 0.43 mΩ |
| vitesse de rotation | 10 rpm |
| Profondeur sur NS 35/15 | 58 mm |
| Section de dimensionnement AWG | 8 |
| Profondeur sur NS 35/7.5 | 50.5 mm |
| Cycles de manœuvre | 100 |
| Spécifications de test | DIN EN 50155 (VDE 0115-200):2008-03 |
| Données de connexion AWG | 20 ... 6 |
| Degré de pollution | 3 |
| matériau isolant | PA |
| Cycles de température | 192 |
| hausse de température Ex | 40 K (52.5 A / 10 mm²) |
| courant de charge maximal | 70 A (with a conductor cross-section of 16 mm²) |
| Catégorie de surtension | Iii |
| Section transversale nominale | 10 mm² |
| Nombre de connexions | 2 |
| Dimensionnement de la tension d'impulsion | 8 kV |
| Durée du test par essieu | 5 h |
| valeur nominale de la force d'essai | 5 N |
| Durée de l'application | 30 s |
| Accessoires certifiés Ex | 3212057 D-PT 10 |
| Tension d'isolation nominale | 500 V |
| valeur nominale de la tension d'essai | 9.8 kV |
| Groupe de matériaux isolants | The |
| Épaisseur de la plaque d'extrémité | 2.2 mm |
| Section transversale du conducteur AWG | 20 ... 6 (converted according to IEC) |
| Rail de support/support de fixation | NS 35 |
| Section transversale du conducteur rigide | 0.5 mm² ... 16 mm² |
| Connexion conforme aux normes | IEC 60947-7-1 |
| Température ambiante (montage) | -5 °C ... 70 °C |
| Section/poids du conducteur | 0.5 mm2/0.3 kg |
| Dans le cas de ponts avec cavalier | 550 V |
| Nombre de connexions par forfait | 2 |
| Nombre de chocs par direction | 3 |
| Température ambiante (de fonctionnement) | -60 °C ... 110 °C (Operating temperature range including self-heating, short-term maximum operating temperature cf. RTI Elec.) |
| Plage de température de fonctionnement (1) | -60 °C ... 85 °C |
| Plage de température de fonctionnement (2) | -40 °C ... 110 °C |
| Température ambiante (activation) | -5 °C ... 70 °C |
| Données de connexion conducteurs solides | 0.5 mm² ... 16 mm² |
| section transversale du conducteur flexible | 0.5 mm² ... 16 mm² |
| Exigence de vérification du chauffage | Temperature rise ≤ 45 K |
| Humidité admissible (fonctionnement) | 20 % ... 90 % |
| Toxicité des fumées NFPA 130 (SMP 800C) | Exceeded |
| données de connexion du conducteur flexible | 0.5 mm² ... 10 mm² |
| Longueur de la section à dénuder | 18 mm ... 20 mm |
| Résistance de courant à court terme 10 mm² | 1.2 kA |
| Résistance de courant à court terme 16 mm² | 1.92 kA |
| insert en matériau d'isolation statique froide | -60 °C |
| Section transversale du conducteur flexible [AWG] | 20 ... 6 (converted according to IEC) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (for short duration, no longer than 24 h, -60 °C to +70 °C) |
| Classe de combustibilité selon la norme UL 94 | V0 |
| Humidité admissible (stockage/transport) | 30 % ... 70 % |
| Inflammabilité de surface NFPA 130 (ASTM E 162) | Exceeded |
| Dissipation de puissance maximale en conditions nominales | 1.82 W |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Densité optique spécifique des fumées NFPA 130 (ASTM E 662) | Exceeded |
| Section transversale du conducteur flexible (cosse et collier en plastique) | 0.5 mm² ... 10 mm² |
| Indice de température relative des matériaux isolants (électrique, UL 746 B) | 130 °C |
| Section transversale du conducteur flexible (cosse de câble sans collerette isolante) | 0.5 mm² ... 10 mm² |
| Indice de température pour les matériaux d'isolation (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Deux conducteurs souples de section identique, munis d'une double férule et d'un collier en plastique | 1.5 mm² ... 4 mm² |
Description du produit
Feed-through terminal, nominal voltage: 1000 V, nominal current: 57 A, number of connections: 2, connection type: Push-in connection, Sizing cross-section: 10 mm², cross-section: 0.5 mm² - 16 mm², mou
