PT 16-TWIN N-PE

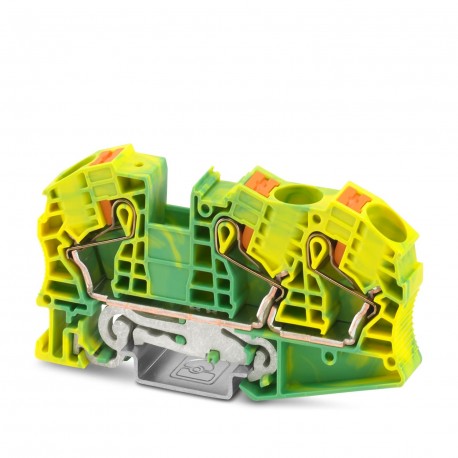

PT 16-TWIN N-PE 3208786 PHOENIX CONTACT Ground modular terminal block
$0.00USD
3936 en stock
Spécifications clés
:Machine building
Note:Please observe the current carrying capacity of the DIN rails.
Couleur:green-yellow
Profondeur:53.3 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Machine building | |
| Note | Please observe the current carrying capacity of the DIN rails. |
| Couleur | green-yellow |
| Profondeur | 53.3 mm |
| Largeur | 12.2 mm |
| Hauteur | 100.2 mm |
| Résultat | Test passed |
| sortir | (Permanent) |
| Spectre | Service life test category 2, bogie-mounted |
| Niveau TSA | 6.12 (m/s²)²/Hz |
| Fréquence | f1= 5 Hz to f2= 250 Hz |
| Forme du pouls | Half-sine |
| Accélération | 3.12g |
| Type de produit | Ground terminal block |
| Type de montage | NS 35/7,5 |
| Spécification | DIN EN 50155 (VDE 0115-200):2008-03 |
| Pied d'ancrage | Yes |
| Identification | II 2 GD Ex eb IIC Gb |
| Nombre de lignes | 1 |
| Durée du choc | 18 ms |
| largeur du couvercle d'extrémité | 2.2 mm |
| Panneau latéral ouvert | Yes |
| Instructions de test | X-, Y- and Z-axis |
| Révision de l'article | 10 |
| longueur de dénudage | 18 mm ... 20 mm |
| Section transversale AWG | 20 ... 4 (converted acc. to IEC) |
| Profondeur sur NS 35/15 | 60.1 mm |
| Domaine d'application | Railway industry |
| Degré de pollution | 3 |
| Profondeur sur NS 35/7,5 | 52.6 mm |
| Matériau isolant | PA |
| Tension de surtension nominale | 8 kV |
| Catégorie de surtension | III |
| Section nominale | 16 mm² |
| Nombre de connexions | 3 |
| Durée du test par axe | 5 h |
| Capacité de connexion AWG | 20 ... 4 |
| Section nominale AWG | 6 |
| Accessoires certifiés Ex | 3208799 D-PT 16-TWIN N |
| capacité de connexion rigide | 0.5 mm² ... 25 mm² |
| Groupe de matériaux isolants | I |
| jauge cylindrique interne | A7 |
| Capacité de connexion flexible | 0.5 mm² ... 16 mm² |
| Section transversale du conducteur rigide | 0.5 mm² ... 25 mm² |
| Température ambiante (assemblage) | -5 °C ... 70 °C |
| Nombre de chocs par direction | 3 |
| Température ambiante (actionnement) | -5 °C ... 70 °C |
| Température ambiante (fonctionnement) | -60 °C ... 110 °C (Operating temperature range incl. self-heating; for max. short-term operating temperature, see RTI Elec.) |
| Nombre de connexions par niveau | 3 |
| Plage de température de fonctionnement (1) | -60 °C ... 85 °C |
| Plage de température de fonctionnement (2) | -40 °C ... 110 °C |
| Section transversale du conducteur flexible | 0.5 mm² ... 25 mm² |
| Connexion conforme aux normes | IEC 60947-7-2 |
| Humidité admissible (fonctionnement) | 20 % ... 90 % |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
| Toxicité des gaz de fumée NFPA 130 (SMP 800C) | passed |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (for a short time, not exceeding 24 h, -60 °C to +70 °C) |
| Section transversale du conducteur, flexible [AWG] | 20 ... 4 (converted acc. to IEC) |
| Humidité admissible (stockage/transport) | 30 % ... 70 % |
| Inflammabilité de surface NFPA 130 (ASTM E 162) | passed |
| Application de matériaux isolants statiques par temps froid | -60 °C |
| Dissipation de puissance maximale en condition nominale | 2.43 W |
| Dégagement de chaleur calorimétrique NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Densité optique spécifique de la fumée NFPA 130 (ASTM E 662) | passed |
| Section transversale du conducteur flexible (virole avec manchon en plastique) | 0.5 mm² ... 16 mm² |
| Indice de température relatif des matériaux d'isolation (Électrique, UL 746 B) | 130 °C |
| Section transversale du conducteur flexible (virole sans manchon en plastique) | 0.5 mm² ... 16 mm² |
| Indice de température du matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
Description du produit
Ground terminal, number of connections: 3, connection type: Push-in connection, Sizing cross-section: 16 mm², cross-section: 0.5 mm² - 25 mm², mounting class: NS 35/7.5, NS 35/15, color: yellow-green
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
