PT 2,5-QUATTRO/2P

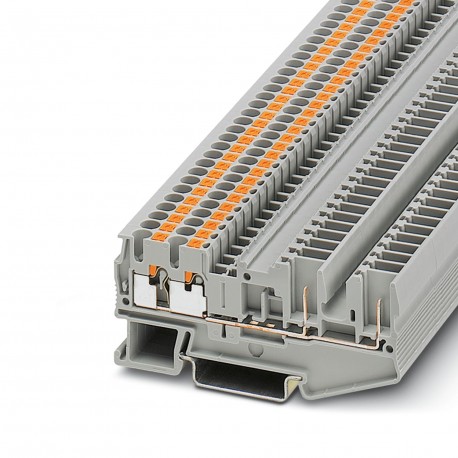

PT 2,5-QUATTRO/2P 3209662 PHOENIX CONTACT Feed-through terminal block
$1.65USD
6101 en stock
Spécifications clés
:Machine building
Couleur:gray (RAL 7042)
Profondeur:35.3 mm
Largeur:5.2 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Machine building | |
| Couleur | gray (RAL 7042) |
| Profondeur | 35.3 mm |
| Largeur | 5.2 mm |
| Hauteur | 81 mm |
| Résultat | Test passed |
| Général | The max. load current must not be exceeded by the total current of all connected conductors.Current and voltage are determined by the plug used. |
| Spectre | Service life test category 1, class B, body mounted |
| Niveau TSA | 0.964 (m/s²)²/Hz |
| Fréquence | f1= 5 Hz to f2= 150 Hz |
| Potentiels | 1 |
| Forme du pouls | Half-sine |
| Révolutions | 135 |
| Accélération | 0.58g |
| Type de produit | Plug-in terminal block |
| Type de montage | NS 35/7,5 |
| Spécification | DIN EN 50155 (VDE 0115-200):2018-05 |
| Nombre de lignes | 1 |
| Famille de produits | PT |
| vitesse de rotation | 10 rpm |
| Durée du choc | 30 ms |
| largeur du couvercle d'extrémité | 2.2 mm |
| Courant nominal | 24 A |
| Tension nominale | 500 V |
| Panneau latéral ouvert | Yes |
| Instructions de test | X-, Y- and Z-axis |
| Révision de l'article | 14 |
| longueur de dénudage | 8 mm ... 10 mm |
| Durée d'exposition | 30 s |
| Section transversale AWG | 26 ... 12 (converted acc. to IEC) |
| Profondeur sur NS 35/15 | 44.3 mm |
| Domaine d'application | Railway industry |
| Degré de pollution | 3 |
| Profondeur sur NS 35/7,5 | 36.8 mm |
| Matériau isolant | PA |
| Tension de surtension nominale | 6 kV |
| Consigne de force de test | 1 N |
| courant de charge maximal | 24 A (with 4 mm² conductor cross section, rigid) |
| Catégorie de surtension | III |
| Section nominale | 2.5 mm² |
| Nombre de connexions | 4 |
| point de consigne de tension de test | 7.3 kV |
| Durée du test par axe | 5 h |
| support de fixation sur rail DIN | NS 35 |
| Groupe de matériaux isolants | I |
| jauge cylindrique interne | A3 |
| Section transversale du conducteur rigide | 0.14 mm² ... 4 mm² |
| Température ambiante (assemblage) | -5 °C ... 70 °C |
| Section/poids du conducteur | 0.14 mm² / 0.2 kg |
| Nombre de chocs par direction | 3 |
| Température ambiante (actionnement) | -5 °C ... 70 °C |
| Température ambiante (fonctionnement) | -60 °C (max. operating temperature see derating curve) |
| Nombre de connexions par niveau | 4 |
| Section transversale du conducteur flexible | 0.14 mm² ... 4 mm² |
| Connexion conforme aux normes | IEC 61984 |
| Humidité admissible (fonctionnement) | 20 % ... 90 % |
| Courant de tenue de courte durée 1,5 mm² | 0.18 kA |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
| Toxicité des gaz de fumée NFPA 130 (SMP 800C) | passed |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (for a short time, no longer than 24 h, -60°C to +70°C) |
| Section transversale du conducteur, flexible [AWG] | 26 ... 12 (converted acc. to IEC) |
| Humidité admissible (stockage/transport) | 30 % ... 70 % |
| Inflammabilité de surface NFPA 130 (ASTM E 162) | passed |
| Application de matériaux isolants statiques par temps froid | -60 °C |
| Dissipation de puissance maximale en condition nominale | 0.77 W |
| Dégagement de chaleur calorimétrique NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Densité optique spécifique de la fumée NFPA 130 (ASTM E 662) | passed |
| Section transversale du conducteur flexible (virole avec manchon en plastique) | 0.14 mm² ... 2.5 mm² |
| Indice de température relatif des matériaux d'isolation (Électrique, UL 746 B) | 130 °C |
| Section transversale du conducteur flexible (virole sans manchon en plastique) | 0.14 mm² ... 2.5 mm² |
| Indice de température du matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Deux conducteurs de même section, souples, avec cosse double et gaine plastique. | 0.5 mm² |
Description du produit
Feed-through terminal, nominal voltage: 500 V, nominal current: 24 A, number of connections: 4, connection type: Push-in connection / plug-in connection, 1st floor, Dimensioning cross-section: 2.5 mm²
