PT 4-12DC-ST

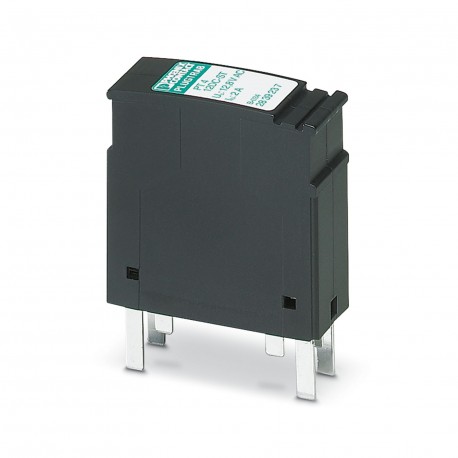

PT 4-12DC-ST 2839237 PHOENIX CONTACT Surge protection plug
$0.00USD
4775 en stock
Spécifications clés
GTIN:4017918182779
Clé de commande:2839237
(Général):D1 - 2.5 kA
page du catalogue:Page 116 (C-4-2017)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4017918182779 |
| Clé de commande | 2839237 |
| (Général) | D1 - 2.5 kA |
| page du catalogue | Page 116 (C-4-2017) |
| Unité d'emballage | 10 pc |
| Pays d'origine | DE (Germany) |
| (Données de connexion) | UL 497B |
| numéro de tarif douanier | 85363010 |
| (Conditions ambiantes) | IEC 60664-1 |
| Courant nominal (Général) | 2 A (80 °C) |
| Type (Ambient conditions) | Male |
| Couleur (conditions ambiantes) | black |
| Profondeur (Données commerciales clés) | 52 mm |
| Largeur (Données commerciales clés) | 17.7 mm |
| Taille (Données commerciales clés) | 45 mm |
| Tension nominale UN (Général) | 12 V DC |
| IPE de courant résiduel (Général) | ≤ 4 µA (Directly grounded) |
| classe d'exigence VDE (Général) | C1 |
| Degré de protection (Dimensions) | IP20 |
| Classification des tests CEI (Général) | C1 |
| Filetage (circuit de protection) | M3 |
| Type de montage (conditions ambiantes) | on base element |
| Atténuation d'entrée aE, sym. (Général) | 0.1 dB (≤ 600 kHz) |
| Fusible de secours maximal requis (Général) | 2 A (T) |
| Poids par pièce (emballage exclu) | 21.140 g |
| Matériau du boîtier (conditions ambiantes) | PA 6.6 |
| Temps de réponse tA(ligne-ligne) (Général) | ≤ 1 ns |
| Longueur de dénudage (circuit de protection) | 8 mm |
| Méthode de connexion (circuit de protection) | Screw connection (in connection with the base element) |
| Pas horizontal (Données commerciales clés) | 1 Div. |
| Temps de réponse tA(ligne-terre) (Général) | ≤ 100 ns |
| Couple de serrage (circuit de protection) | 0.5 Nm |
| Tension continue maximale UC (Général) | 12.8 V DC |
| Normes/réglementations (Données de connexion) | IEC 61643-21 |
| Direction de l'action (Conditions ambiantes) | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| Durabilité à l'impulsion (ligne à ligne) (Général) | C1 - 1 kV/500 A |
| Message d'erreur de protection contre les surtensions (Général) | none |
| Durabilité aux impulsions (ligne-terre) (Général) | C2 - 10 kV/5 kA |
| Normes/spécifications (Données de connexion) | IEC 61643-21 2000 |
| Profondeur complète du module (Données commerciales clés) | 65.5 mm |
| Largeur totale du module (Données commerciales clés) | 17.7 mm |
| Tension résiduelle à In(ligne-ligne) (Général) | ≤ 50 V |
| Température ambiante (fonctionnement) (Dimensions) | -40 °C ... 85 °C |
| Hauteur totale du module (Données commerciales clés) | 90 mm |
| Courant effectif de fonctionnement ICat UC (Général) | ≤ 1 mA |
| Temps de réponse tA (ligne-signal-planche) (Général) | ≤ 1 ns |
| Section du conducteur AWG (circuit de protection) | 24 ... 12 |
| Niveau de protection contre les surtensions Up(ligne-ligne) (Général) | ≤ 40 V (C1 - 1 kV/500 A) |
| Niveau de protection contre les surtensions (ligne-terre) (Général) | ≤ 450 V |
| Section transversale du conducteur solide (circuit de protection) | 0.2 mm² ... 4 mm² |
| Courant de décharge impulsionnel Iimp(10/350) µs (Général) | 2.5 kA (per path) |
| Courant de décharge total Itotal(8/20) µs (Général) | 20 kA |
| Section transversale du conducteur flexible (circuit de protection) | 0.2 mm² ... 2.5 mm² |
| Indice d'inflammabilité selon la norme UL 94 (conditions ambiantes) | V-0 |
| Fréquence de coupure fg (3 dB), symétrique dans un système de 50 ohms (Général) | typ. 3 MHz |
| Courant de décharge nominal In(8/20) µs (ligne-ligne) (Général) | 690 A |
| Courant de décharge nominal In(8/20) µs (ligne-terre) (Général) | 10 kA |
| Courant d'impulsion nominal Ian (10/1000) µs (ligne-ligne) (Général) | 128 A |
| Tension résiduelle avec Ian (10/1000) µs (ligne-ligne) (Général) | ≤ 25 V |
| Limitation de la tension de sortie à une pointe de 1 kV/µs (entre phases) (Général) | ≤ 20 V |
| Limitation de la tension de sortie à une pointe de 1 kV/µs (ligne-terre) (Général) | ≤ 450 V |
| Limitation de la tension de sortie à 1 kV/µs (ligne-ligne) statique (Général) | ≤ 18 V |
| Courant de décharge maximal Imax(8/20) µs maximum (ligne-ligne) (Général) | 690 A |
| Normes relatives aux distances de coupure et aux lignes de fuite (conditions ambiantes) | VDE 0110-1 |
| Courant de décharge maximal Imax(8/20) µs maximum (ligne-terre) (Général) | 10 kA |
| Le dispositif d'arrêt peut être testé avec CHECKMASTER à partir de la version logicielle : (Conditions ambiantes) | From SW rev. 1.00 |
Description du produit
PT plug-in protection protection circuit for a four-conductor signal circuit with no ground potential. Rated voltage: 12 V DC
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
