En stock Produit phare
PT 4-HESILED 60 (5X20)

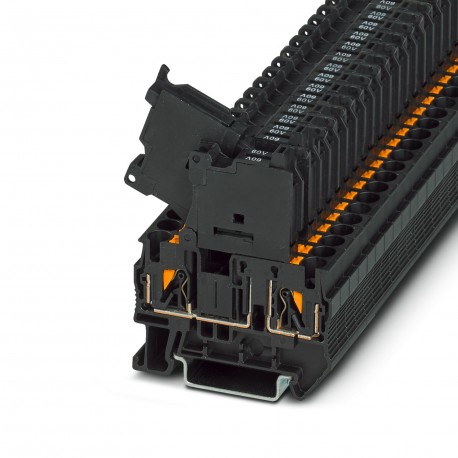

PT 4-HESILED 60 (5X20) 3207908 PHOENIX CONTACT Fuse modular terminal block
$8.95USD
1158 en stock
Spécifications clés
:Machine building
Fusible:G / 5 x 20
Couleur:black (RAL 9005)
Profondeur:57.3 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Machine building | |
| Fusible | G / 5 x 20 |
| Couleur | black (RAL 9005) |
| Profondeur | 57.3 mm |
| Largeur | 6.2 mm |
| Hauteur | 56 mm |
| Résultat | Test passed |
| Général | The current is determined by the fuse used, the voltage by the selected LED.If the fuse is faulty, the downstream circuit will not be disconnected. |
| Spectre | Service life test category 2, bogie-mounted |
| Niveau TSA | 6.12 (m/s²)²/Hz |
| Fréquence | f1= 5 Hz to f2= 250 Hz |
| Type de fusible | Glass / ceramics / ... |
| Potentiels | 1 |
| Forme du pouls | Half-sine |
| Révolutions | 135 |
| Accélération | 3.12g |
| Type de produit | Fuse terminal block |
| Type de montage | NS 35/7,5 |
| Spécification | DIN EN 50155 (VDE 0115-200):2022-06 |
| Nombre de lignes | 1 |
| vitesse de rotation | 10 (+/- 2) rpm |
| Durée du choc | 18 ms |
| largeur du couvercle d'extrémité | 2.2 mm |
| Courant nominal | 6.3 A |
| Tension nominale | 60 V |
| Panneau latéral ouvert | Yes |
| Instructions de test | X-, Y- and Z-axis |
| Révision de l'article | 11 |
| longueur de dénudage | 10 mm ... 12 mm |
| Durée d'exposition | 30 s |
| Section transversale AWG | 24 ... 10 (converted acc. to IEC) |
| Plage de courant des LED | 0.4 mA ... 0.86 mA |
| Plage de tension des LED | 30 V AC/DC ... 60 V AC/DC |
| Profondeur sur NS 35/15 | 72.3 mm |
| cycles de température | 192 |
| Domaine d'application | Railway industry |
| Degré de pollution | 3 |
| Profondeur sur NS 35/7,5 | 64.8 mm |
| Matériau isolant | PA |
| Nombre de positions | 1 |
| Tension de surtension nominale | 4 kV |
| courant de charge maximal | 6.3 A (with 6 mm² conductor cross section, rigid) |
| Catégorie de surtension | III |
| Section nominale | 4 mm² |
| Nombre de connexions | 2 |
| point de consigne de tension de test | 7.3 kV |
| Durée du test par axe | 5 h |
| Groupe de matériaux isolants | I |
| jauge cylindrique interne | A4 |
| dissipation de puissance maximale | max. 1.6 W (with single arrangement of the fuse terminal block in the event of overload) |
| Section transversale du conducteur rigide | 0.2 mm² ... 6 mm² |
| Température ambiante (assemblage) | -5 °C ... 70 °C |
| Section/poids du conducteur | 0.2 mm² / 0.2 kg |
| Nombre de chocs par direction | 3 |
| Température ambiante (actionnement) | -5 °C ... 70 °C |
| Température ambiante (fonctionnement) | -60 °C ... 110 °C (Operating temperature range incl. self-heating; for max. short-term operating temperature, see RTI Elec.) |
| Nombre de connexions par niveau | 2 |
| Section transversale du conducteur flexible | 0.2 mm² ... 6 mm² |
| Connexion conforme aux normes | IEC 60947-7-3 |
| Humidité admissible (fonctionnement) | 20 % ... 90 % |
| Exigence d'essai d'élévation de température | Increase in temperature ≤ 45 K |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
| Toxicité des gaz de fumée NFPA 130 (SMP 800C) | passed |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (for a short time, not exceeding 24 h, -60 °C to +70 °C) |
| Section transversale du conducteur, flexible [AWG] | 24 ... 10 (converted acc. to IEC) |
| Humidité admissible (stockage/transport) | 30 % ... 70 % |
| Inflammabilité de surface NFPA 130 (ASTM E 162) | passed |
| Application de matériaux isolants statiques par temps froid | -60 °C |
| Dissipation de puissance maximale en condition nominale | 1.02 W |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Densité optique spécifique de la fumée NFPA 130 (ASTM E 662) | passed |
| Section transversale du conducteur flexible (virole avec manchon en plastique) | 0.25 mm² ... 4 mm² |
| Indice de température relatif des matériaux d'isolation (Électrique, UL 746 B) | 130 °C |
| Section transversale du conducteur flexible (virole sans manchon en plastique) | 0.25 mm² ... 4 mm² |
| Deux conducteurs de même section, souples, avec cosse double et gaine plastique. | 0.5 mm² ... 1 mm² |
Description du produit
Fuse terminal block, fuse type: Glass/ceramic/..., fuse type: G/5 x 20, nominal voltage: 60 V, nominal current: 6.3 A, connection type: Push-in connection, Sizing cross-section: 1 mm², cross-section:
