En stock Produit phare
PT 4-PE/L/HESILED 60 (5X20)

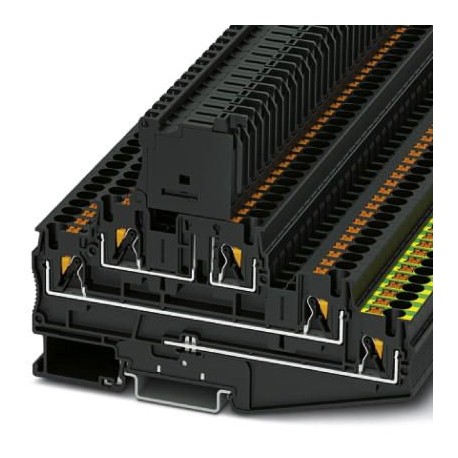

PT 4-PE/L/HESILED 60 (5X20) 3002604 PHOENIX CONTACT Fuse modular terminal block
$0.00USD
3295 en stock
Spécifications clés
GTIN:4055626369693
Note:Made to Order (non-returnable)
Clé de commande:3002604
page du catalogue:Page 96 (C-1-2017)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626369693 |
| Note | Made to Order (non-returnable) |
| Clé de commande | 3002604 |
| page du catalogue | Page 96 (C-1-2017) |
| Unité d'emballage | 50 pc |
| Largeur (Générale) | 6.2 mm |
| Longueur (générale) | 118.5 mm |
| Pays d'origine | CN (China) |
| (Données de connexion) | IEC 60947-7-3 |
| numéro de tarif douanier | 85369095 |
| (Données commerciales clés) | max. 2.5 W (With interconnected arrangement of several fuse terminal blocks in the event of a short-circuit) |
| quantité minimale de commande | 50 pc |
| Hauteur NS 35/15 (Général) | 91.4 mm |
| Fuse (Données commerciales clés) | G / 5 x 20 |
| Hauteur NS 35/7,5 (Général) | 83.9 mm |
| Couleur (Données commerciales clés) | black |
| (Normes et réglementations) | No hazardous substances above threshold values |
| Niveau ASD (Données commerciales clés) | 0.964 (m/s2)2/Hz |
| Type de fusible (Données commerciales clés) | Glass / ceramics / ... |
| Formulaire de choc (Données commerciales clés) | Half-sine |
| Accélération (Données commerciales clés) | 5 g |
| Spectre de test (Données commerciales clés) | Service life test category 1, class B, body mounted |
| Durée du choc (Données commerciales clés) | 30 ms |
| Fréquence des tests (Données commerciales clés) | f1= 5 Hz to f2= 150 Hz |
| Poids par pièce (emballage exclu) | 31.800 g |
| Ouvrir le panneau latéral (Données commerciales clés) | Yes |
| Longueur de dénudage (conditions ambiantes) | 10 mm ... 12 mm |
| Instructions de test (Données commerciales clés) | X-, Y- and Z-axis (pos. and neg.) |
| Normes et réglementations RoHS en Chine | Environmentally friendly use period: unlimited = EFUP-e |
| Méthode de connexion (conditions ambiantes) | Push-in connection |
| Nombre de niveaux (Données commerciales clés) | 3 |
| Protection des doigts (Données commerciales clés) | guaranteed |
| Plage de courant des LED (Données commerciales clés) | 0.4 mA ... 0.86 mA |
| Plage de tension des LED (Données commerciales clés) | 30 V AC/DC ... 60 V AC/DC |
| Résultat du test de choc (Données commerciales clés) | Test passed |
| Courant nominal IN (Données commerciales clés) | 28 A |
| Tension nominale UN (Données commerciales clés) | 60 V (the voltage is determined by the light indicator.) |
| Degree of pollution (Key Commercial Data) | 3 |
| Matériau isolant (Données commerciales clés) | PA |
| Tension de surtension nominale (Données commerciales clés) | 6 kV |
| Courant de charge maximal (Données commerciales clés) | 32 A |
| Overvoltage category (Key Commercial Data) | III |
| Section nominale (Données commerciales clés) | 4 mm² |
| Nombre de connexions (Données commerciales clés) | 5 |
| Température ambiante (fonctionnement) (Dimensions) | -60 °C ... 130 °C |
| Durée du test par axe (Données commerciales clés) | 5 h |
| Tension de fonctionnement nominale (Données commerciales clés) | 250 V |
| Calibre cylindrique interne (conditions ambiantes) | A4 |
| Groupe de matériaux isolants (Données commerciales clés) | I |
| Dissipation de puissance maximale (Données commerciales clés) | max. 1.6 W (With single arrangement of the fuse terminal block in the event of overload) |
| Protection du dos de la main (Données commerciales clés) | guaranteed |
| Connexion conforme à la norme (Données de connexion) | IEC 60947-7-3 |
| NF F16-101, NF F10-102 Classe F (Données commerciales clés) | 2 |
| NF F16-101, NF F10-102 Classe I (Données commerciales clés) | 2 |
| Nombre de chocs par direction (Données commerciales clés) | 3 |
| Spécifications de test, test de choc (Données commerciales clés) | DIN EN 50155 (VDE 0115-200):2008-03 |
| Section du conducteur AWG max. (conditions ambiantes) | 10 |
| Section transversale du conducteur AWG min. (conditions ambiantes) | 24 |
| Courant nominal IN (niveau supérieur) (Données commerciales clés) | 6.3 A |
| Connexion conforme aux normes (Données commerciales clés) | IEC 60947-7-3 |
| Indice d'oxygène (DIN EN ISO 4589-2) (Données commerciales clés) | >32 % |
| Section transversale maximale du conducteur solide (conditions ambiantes) | 6 mm² |
| Section transversale minimale du conducteur solide (conditions ambiantes) | 0.2 mm² |
| Indice d'inflammabilité selon la norme UL 94 (Données de connexion) | V0 |
| Courant de charge maximal (niveau supérieur) (Données commerciales clés) | 6.3 A (the current is determined by the fuse used) |
| Spécifications du test de protection contre les chocs (Données commerciales clés) | DIN EN 50274 (VDE 0660-514):2002-11 |
| Section transversale du conducteur flexible max. (conditions ambiantes) | 4 mm² |
| Section transversale du conducteur flexible min. (Conditions ambiantes) | 0.2 mm² |
| Méthode d'essai de flamme (DIN EN 60695-11-10) (Données commerciales clés) | V0 |
| Indice d'inflammabilité selon la norme UL 94 (Données commerciales clés) | V0 |
| Toxicité des gaz de fumée NFPA 130 (SMP 800C) (Données commerciales clés) | passed |
| Oscillation, résultat du test de bruit à large bande (Données commerciales clés) | Test passed |
| Inflammabilité de surface NFPA 130 (ASTM E 162) (Données commerciales clés) | passed |
| Application des matériaux isolants statiques en milieu froid (Données commerciales clés) | -60 °C |
| Comportement en cas d'incendie des véhicules ferroviaires (DIN 5510-2) (Données commerciales clés) | Test passed |
| Dissipation de puissance maximale en conditions nominales (Données commerciales clés) | 1.6 W (the value is multiplied when connecting multiple levels) |
| Dégagement de chaleur calorimétrique NFPA 130 (ASTM E 1354) (Données commerciales clés) | 28 MJ/kg |
| Spécifications de test, oscillation, bruit à large bande (Données commerciales clés) | DIN EN 50155 (VDE 0115-200):2008-03 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 (Données de connexion) | HL 1 - HL 3 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 (Données de connexion) | HL 1 - HL 3 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 (Données de connexion) | HL 1 - HL 3 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 (Données de connexion) | HL 1 - HL 3 |
| Protection incendie des véhicules ferroviaires (DIN EN 45545-2) R22 (Données commerciales clés) | HL 1 - HL 3 |
| Protection incendie des véhicules ferroviaires (DIN EN 45545-2) R23 (Données commerciales clés) | HL 1 - HL 3 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 (Données commerciales clés) | HL 1 - HL 3 |
| Protection incendie des véhicules ferroviaires (DIN EN 45545-2) R26 (Données commerciales clés) | HL 1 - HL 3 |
| Densité optique spécifique de la fumée NFPA 130 (ASTM E 662) (Données commerciales clés) | passed |
| Indice de température relatif des matériaux d'isolation (Électrique, UL 746 B) (Données commerciales clés) | 130 °C |
| Section du conducteur flexible, avec embout à gaine plastique max. (Conditions ambiantes) | 4 mm² |
| Section du conducteur flexible, avec virole à manchon plastique min. (Conditions ambiantes) | 0.25 mm² |
| Indice de température des matériaux isolants (DIN EN 60216-1 (VDE 0304-21)) (Données commerciales clés) | 130 °C |
| Section du conducteur flexible, avec virole sans gaine plastique max. (Conditions ambiantes) | 4 mm² |
| Section du conducteur flexible, avec virole sans gaine plastique min. (Conditions ambiantes) | 0.25 mm² |
Description du produit
Fuse rail terminal, fuse type: Glass/ceramic/..., fuse type: G/5 x 20, nominal voltage: 60 V, nominal current: 6.3 A, connection type: Push-in connection, Sizing cross-section: 4 mm², cross-section: 0
