PT-BE/FM

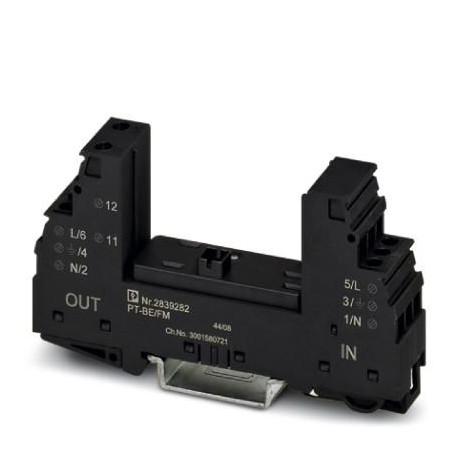

PT-BE/FM 2839282 PHOENIX CONTACT Type 3 surge protection base element
$0.00USD
4632 en stock
Spécifications clés
GTIN:4017918182502
Clé de commande:2839282
(Général):230 V AC (TT)
page du catalogue:Page 114 (C-4-2017)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4017918182502 |
| Clé de commande | 2839282 |
| (Général) | 230 V AC (TT) |
| page du catalogue | Page 114 (C-4-2017) |
| Unité d'emballage | 10 pc |
| Pays d'origine | DE (Germany) |
| numéro de tarif douanier | 85363010 |
| (Données de connexion UL) | EN 61643-11 2012 |
| Altitude (Dimensions) | ≤ 2000 m (amsl (above mean sea level)) |
| Type (Ambient conditions) | Base element, DIN rail mounting |
| Couleur (conditions ambiantes) | jet black RAL 9005 |
| Type SPD (Données de connexion) | ACC |
| Profondeur (Données commerciales clés) | 51.2 mm |
| Largeur (Données commerciales clés) | 17.7 mm |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Type EN (Conditions ambiantes) | T3 |
| Taille (Données commerciales clés) | 90 mm |
| Tension nominale UN (Général) | 230 V AC (TN-S) |
| Fréquence nominale fN (Général) | 50 Hz (60 Hz) |
| Choc (opération) (Dimensions) | 30g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| Courant de charge nominal IL (Général) | 26 A (30 °C) |
| Degré de protection (Dimensions) | IP20 |
| Tension nominale (Données de connexion) | 240 V DC |
| Filetage (circuit de protection) | M3 |
| Type de montage (conditions ambiantes) | DIN rail: 35 mm |
| Vibrations (fonctionnement) (Dimensions) | 5g (10 ... 150 Hz/20 cycles/axis/X, Y, Z) |
| Fréquence nominale (Données de connexion) | 50/60 Hz |
| Nombre de ports (conditions ambiantes) | One |
| Poids par pièce (emballage exclu) | 45.910 g |
| Matériau du boîtier (conditions ambiantes) | PA 6.6-FR |
| Longueur de dénudage (circuit de protection) | 8 mm |
| Couple de serrage (spécifications UL) | 5 lbf-in. ... 7 lbf-in. |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| Méthode de connexion (circuit de protection) | Screw connection |
| Pas horizontal (Données commerciales clés) | 1 Div. |
| Couple de serrage (circuit de protection) | 0.8 Nm |
| Tension continue maximale UC (Général) | 264 V AC |
| Courant de charge nominal IL (Données de connexion) | 20 A |
| Fonction de commutation (circuit de protection) | N/C contact |
| Degré de pollution (conditions ambiantes) | 2 |
| Nombre de positions (Conditions ambiantes) | 3 |
| Filetage (Indicateur/signalisation à distance) | M3 |
| Profondeur complète du module (Données commerciales clés) | 65.5 mm |
| Largeur totale du module (Données commerciales clés) | 17.7 mm |
| Système de distribution d'énergie (Données de raccordement) | Split phase |
| Température ambiante (fonctionnement) (Dimensions) | -40 °C ... 80 °C |
| Hauteur totale du module (Données commerciales clés) | 90 mm |
| Courant nominal de court-circuit ISCCR (Général) | 1.5 kA AC |
| Fusible de secours max. avec câblage de dérivation (Général) | depends on the plug used |
| Humidité admissible (fonctionnement) (Dimensions) | 5 % ... 95 % |
| Normes/spécifications (données de connexion UL) | IEC 61643-11 2011 |
| Longueur de dénudage (indicateur/signalisation à distance) | 8 mm |
| Méthode de connexion (indicateur/signalisation à distance) | Screw connection |
| Couple de serrage (Indicateur/signalisation à distance) | 0.8 Nm |
| Section transversale du conducteur AWG (spécifications UL) | 14 ... 12 |
| Section du conducteur AWG (circuit de protection) | 24 ... 12 |
| Fusible de protection maximal pour câblage traversant (Général) | 25 A (gG / B / C) |
| Couple de serrage (indicateur UL/signalisation à distance) | 5 lbf-in. ... 7 lbf-in. |
| Section transversale du conducteur solide (circuit de protection) | 0.2 mm² ... 4 mm² |
| Message d'erreur de protection contre les surtensions (conditions ambiantes) | Remote indication contact |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 80 °C |
| Section transversale du conducteur flexible (circuit de protection) | 0.2 mm² ... 2.5 mm² |
| Section transversale du conducteur AWG (signalisation à distance/indicateur) | 24 ... 12 |
| Section transversale du conducteur pleine (indicateur/signalisation à distance) | 0.2 mm² ... 4 mm² |
| Section transversale du conducteur AWG (indicateur UL/signalisation à distance) | 14 ... 12 |
| Indice d'inflammabilité selon la norme UL 94 (conditions ambiantes) | V-0 |
| Section transversale du conducteur flexible (indicateur/signalisation à distance) | 0.2 mm² ... 2.5 mm² |
Description du produit
Base element for PT plug-in protection, mounting on NS 35/7.5 and NS 35/15, housing width: 17.5 mm
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
