En stock Produit phare
PT-IQ-1X2-TELE-PT

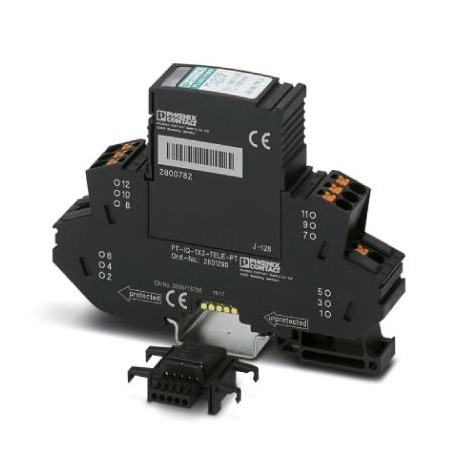

PT-IQ-1X2-TELE-PT 2801290 PHOENIX CONTACT Surge protection device
$0.00USD
3609 en stock
Spécifications clés
GTIN:4046356766715
Note:Made to Order (non-returnable)
Clé de commande:2801290
(Général):D1 - 2.5 kA
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356766715 |
| Note | Made to Order (non-returnable) |
| Clé de commande | 2801290 |
| (Général) | D1 - 2.5 kA |
| page du catalogue | Page 163 (C-4-2017) |
| Unité d'emballage | 1 pc |
| Pays d'origine | DE (Germany) |
| (Données de connexion) | EN 61000-6-3 2007 + A1:2011 |
| numéro de tarif douanier | 85363010 |
| Altitude (Dimensions) | ≤ 4000 m (amsl (above mean sea level)) |
| Courant nominal (Général) | 150 mA (25 °C) |
| Type (Ambient conditions) | DIN rail module, two-section, divisible |
| Couleur (conditions ambiantes) | jet black RAL 9005 |
| Profondeur (Données commerciales clés) | 77.5 mm (incl. DIN rail 7.5 mm) |
| Largeur (Données commerciales clés) | 17.7 mm |
| Taille (Données commerciales clés) | 109.3 mm |
| Tension nominale UN (Général) | 180 V DC |
| Capacité (ligne à ligne) (Général) | typ. 60 pF |
| IPE de courant résiduel (Général) | ≤ 1 µA |
| Résistance en série (Général) | 1.2 Ω ±5 % |
| classe d'exigence VDE (Général) | C1 |
| Degré de protection (Dimensions) | IP20 |
| Classification des tests CEI (Général) | C1 |
| Type de montage (conditions ambiantes) | DIN rail: 35 mm |
| Atténuation d'entrée aE, sym. (Général) | typ. 0.3 dB (≤ 5 MHz / 150 Ω) |
| Fusible de secours maximal requis (Général) | 150 mA (slow-blow) |
| Poids par pièce (emballage exclu) | 108.900 g |
| Matériau du boîtier (conditions ambiantes) | PA 6.6 |
| Temps de réponse tA(ligne-ligne) (Général) | ≤ 1 ns |
| Longueur de dénudage (circuit de protection) | 10 mm |
| Méthode de connexion (circuit de protection) | Push-in connection |
| Pas horizontal (Données commerciales clés) | 1 Div. |
| Temps de réinitialisation de l'impulsion (ligne à ligne) (Général) | ≤ 30 ms |
| REACH SVHC (Normes et réglementations) | Lead 7439-92-1 |
| Temps de réponse tA(ligne-terre) (Général) | ≤ 100 ns |
| Tension continue maximale UC (Général) | 180 V DC |
| Direction de l'action (Conditions ambiantes) | Line-Line & Line-Earth Ground |
| Durabilité à l'impulsion (ligne à ligne) (Général) | C1 - 500 A |
| Message d'erreur de protection contre les surtensions (Général) | Optical, multi-stage |
| Durabilité aux impulsions (ligne-terre) (Général) | C1 - 500 A |
| Normes/spécifications (Données de connexion) | IEC 61643-21 2000 + A1:2008 + A2:2012 |
| Température ambiante (fonctionnement) (Dimensions) | -40 °C ... 70 °C |
| Courant effectif de fonctionnement ICat UC (Général) | ≤ 1 µA |
| Section du conducteur AWG (circuit de protection) | 24 ... 12 |
| Niveau de protection contre les surtensions Up(ligne-ligne) (Général) | ≤ 290 V (B2 - 100 A) |
| Niveau de protection contre les surtensions (ligne-terre) (Général) | ≤ 500 V (B2 - 100 A) |
| Section transversale du conducteur solide (circuit de protection) | 0.2 mm² ... 4 mm² |
| Courant de décharge total Itotal(8/20) µs (Général) | 20 kA |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 85 °C |
| Section transversale du conducteur flexible (circuit de protection) | 0.2 mm² ... 2.5 mm² |
| Indice d'inflammabilité selon la norme UL 94 (conditions ambiantes) | V-0 |
| Courant de décharge nominal In(8/20) µs (ligne-ligne) (Général) | 10 kA |
| Fréquence de coupure fg (3 dB), symétrique dans un système de 150 ohms (Général) | typ. 25 MHz |
| Courant de décharge nominal In(8/20) µs (ligne-terre) (Général) | 10 kA |
| Courant de décharge impulsionnel Iimp(10/350) µs (ligne-terre) (Général) | 2.5 kA |
Description du produit
Surge protection device, consisting of connector and base element, with multi-level status indication integrated into the module, to protect a two-wire circuit for analogue and digital telecommunicati
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
