PT-IQ-4X1+F-48DC-UT

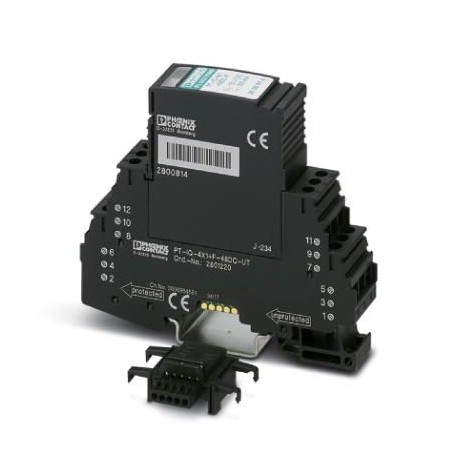

PT-IQ-4X1+F-48DC-UT 2801220 PHOENIX CONTACT Surge protection device
$0.00USD
3703 en stock
Spécifications clés
GTIN:4046356743716
Note:Made to Order (non-returnable)
Clé de commande:2801220
page du catalogue:Page 111 (C-4-2017)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356743716 |
| Note | Made to Order (non-returnable) |
| Clé de commande | 2801220 |
| page du catalogue | Page 111 (C-4-2017) |
| Unité d'emballage | 1 pc |
| Pays d'origine | DE (Germany) |
| numéro de tarif douanier | 85363010 |
| Altitude (Dimensions) | ≤ 4000 m (amsl (above mean sea level)) |
| Type (Ambient conditions) | DIN rail module, two-section, divisible |
| (Descriptions supplémentaires) | D1 - 2,5 kA |
| Couleur (conditions ambiantes) | jet black RAL 9005 |
| Profondeur (Données commerciales clés) | 77.5 mm (incl. DIN rail 7.5 mm) |
| Largeur (Données commerciales clés) | 17.7 mm |
| (Contact par indication à distance) | EN 61000-6-2 2005 |
| Taille (Données commerciales clés) | 91 mm |
| Degré de protection (Dimensions) | IP20 |
| Filetage (circuit de protection) | M3 |
| Type de montage (conditions ambiantes) | DIN rail: 35 mm |
| Fonction de commutation (Données de connexion) | via DIN rail connector |
| Poids par pièce (emballage exclu) | 123.300 g |
| Matériau du boîtier (conditions ambiantes) | PA 6.6 |
| Longueur de dénudage (circuit de protection) | 8 mm |
| Méthode de connexion (circuit de protection) | Screw connection |
| Pas horizontal (Données commerciales clés) | 1 Div. |
| REACH SVHC (Normes et réglementations) | Lead 7439-92-1 |
| Couple de serrage (circuit de protection) | 0.5 Nm |
| Courant nominal (Descriptions supplémentaires) | 300 mA |
| Direction de l'action (Conditions ambiantes) | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| Température ambiante (fonctionnement) (Dimensions) | -40 °C ... 70 °C |
| Tension nominale UN (Descriptions supplémentaires) | 48 V DC |
| IPE de courant résiduel (Descriptions supplémentaires) | ≤ 1 µA |
| Résistance en série (Descriptions complémentaires) | 1.2 Ω ±5 % |
| Section du conducteur AWG (circuit de protection) | 24 ... 12 |
| Classification des tests CEI (Descriptions complémentaires) | C1 |
| Section transversale du conducteur solide (circuit de protection) | 0.2 mm² ... 4 mm² |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 85 °C |
| Fusible de secours maximal requis (Descriptions supplémentaires) | 315 mA (FF) |
| Normes/spécifications (Contact d'indication à distance) | IEC 61643-21 2000 + A1:2008, modified |
| Section transversale du conducteur flexible (circuit de protection) | 0.2 mm² ... 2.5 mm² |
| Atténuation d'entrée aE, asymétrique. (Descriptions supplémentaires) | typ. 0.3 dB (≤ 530 kHz / 150 Ω) |
| Capacité (ligne-signalisation-terre) (Descriptions supplémentaires) | typ. 1.5 nF |
| Temps de réponse tA(ligne-terre) (Descriptions supplémentaires) | ≤ 100 ns |
| Tension continue maximale UC (Descriptions supplémentaires) | 53 V DC |
| Temps de réinitialisation de l'impulsion (ligne-terre) (Descriptions supplémentaires) | ≤ 250 ms |
| Message d'erreur de protection contre les surtensions (Descriptions supplémentaires) | Optical, multi-stage |
| Durabilité aux impulsions (ligne-terre) (Descriptions supplémentaires) | C1 - 1 kV/500 A |
| Indice d'inflammabilité selon la norme UL 94 (conditions ambiantes) | V-0 |
| Fonctionnement effectif courant ICat UC (Descriptions supplémentaires) | ≤ 6 µA (per path) |
| Temps de réinitialisation de l'impulsion (ligne-signal-masse) (Descriptions supplémentaires) | ≤ 1500 ms |
| Temps de réponse tA (ligne-signal-planche) (Descriptions supplémentaires) | ≤ 1 ns |
| Durabilité impulsionnelle (ligne-signal-masse) (Descriptions supplémentaires) | C1 - 1 kV/500 A |
| Niveau de protection contre les surtensions (ligne-terre) (Descriptions supplémentaires) | ≤ 750 V (C1 - 1 kV/500 A) |
| Courant de décharge total Itotal(8/20) µs (Descriptions supplémentaires) | 20 kA |
| Niveau de protection contre les surtensions Up(ligne-signal-terre) (Descriptions supplémentaires) | ≤ 105 V (C1 - 1 kV/500 A) |
| Niveau de protection contre les surtensions : Surtension statique (ligne-terre) (Descriptions complémentaires) | ≤ 200 V (C2 - 10 kV) |
| Courant de décharge nominal In(8/20) µs (ligne-terre) (Descriptions supplémentaires) | 10 kA |
| Courant de décharge impulsionnel Iimp(10/350) µs (ligne-terre) (Descriptions supplémentaires) | 2.5 kA |
| Fréquence de coupure fg (3 dB), asymétrique (GND) dans un système de 150 ohms (Descriptions supplémentaires) | typ. 1.9 MHz |
| Courant de décharge nominal In(8/20) µs (noyau-signal masse) (Descriptions supplémentaires) | 10 kA |
| Courant de décharge impulsionnel Iimp(10/350) µs (ligne-signal-masse) (Descriptions supplémentaires) | 2.5 kA |
Description du produit
Surge protection, consisting of plug-in protection and base element, with indica. Multi-level diagnostics and status integrated in module for four signal conductors with joint reference potential. Ind
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
