PTCM 0,5/ 8-P-2,5 WH

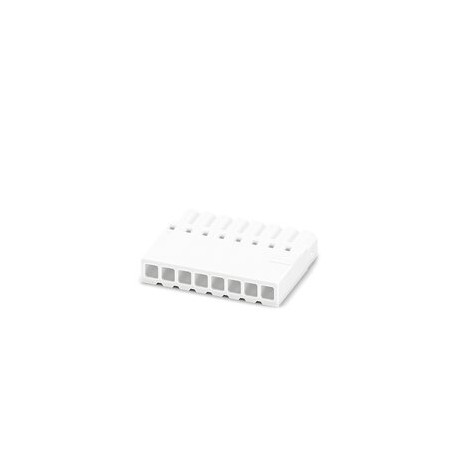

PTCM 0,5/ 8-P-2,5 WH 1269186 PHOENIX CONTACT Connector for printed circuit board, nominal section: 0.75 mm²,..
$0.00USD
3966 en stock
Spécifications clés
Pas:2.5 mm
Résultat:Test passed
Largeur [w]:20.8 mm
Hauteur [h]:5.8 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Pas | 2.5 mm |
| Résultat | Test passed |
| Largeur [w] | 20.8 mm |
| Hauteur [h] | 5.8 mm |
| Longueur [l] | 16.2 mm |
| Gamme de produits | COMBICON Connectors XS |
| Type de produit | PCB connector |
| Nombre de cycles | 25 |
| Spécification | IEC 60068-2-70:1995-12 |
| Nombre de lignes | 1 |
| Famille de produits | PTCM 0,5/..-P |
| Couleur (Logement) | white (9010) |
| Système de connecteurs | COMBICON PTSM |
| longueur de dénudage | 4.1 mm ... 4.5 mm |
| Méthode de connexion | Crimp connection |
| Type d'emballage | packed in cardboard |
| résistance de contact | 3.2 mΩ |
| Courant nominal IN | 6 A |
| Tension nominale UN | 160 V |
| Degré de pollution | 3 |
| Matériau isolant | PA |
| Nombre de positions | 8 |
| Tension nominale (II/2) | 320 V |
| Résistance de contact R1 | 3.2 mΩ |
| Résistance de contact R2 | 3.4 mΩ |
| Section nominale | 0.75 mm² |
| Tension nominale (III/2) | 160 V |
| Tension nominale (III/3) | 160 V |
| Type de connexion de contact | Socket |
| Groupe de matériaux isolants | I |
| CTI selon la norme IEC 60112 | 600 |
| Tension de surtension nominale (II/2) | 2.5 kV |
| Nombre de positions testées | 8 |
| Section transversale du conducteur AWG | 26 ... 18 (Maximum external diameter of the insulation 1.9 mm) |
| Cycles d'insertion/retrait | 25 |
| Tension de surtension nominale (III/2) | 2.5 kV |
| Tension de surtension nominale (III/3) | 2.5 kV |
| Température ambiante (assemblage) | -5 °C ... 100 °C |
| Température ambiante (fonctionnement) | -40 °C ... 105 °C (dependent on the derating curve) |
| Tension d'isolation nominale (II/2) | 320 V |
| Section transversale du conducteur flexible | 0.14 mm² ... 0.75 mm² (Maximum external diameter of the insulation 1.9 mm) |
| Tension d'isolation nominale (III/2) | 160 V |
| Tension d'isolation nominale (III/3) | 160 V |
| distance de fuite minimale (II/2) | 1.6 mm |
| ligne de fuite minimale (III/2) | 1.5 mm |
| ligne de fuite minimale (III/3) | 2 mm |
| Force de retrait par position env. | 2 N |
| Force d'insertion par position env. | 3 N |
| Humidité relative (stockage/transport) | 30 % ... 70 % |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
| Tension de tenue aux impulsions au niveau de la mer | 2.95 kV |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Indice de suivi comparatif (IEC 60112) | CTI 600 |
| Résistance d'isolement, positions voisines | > 5 MΩ |
| valeur de dégagement minimale - champ non homogène (II/2) | 1.5 mm |
| valeur de dégagement minimale - champ non homogène (III/2) | 1.5 mm |
| valeur de dégagement minimale - champ non homogène (III/3) | 1.5 mm |
| Indice d'inflammabilité du fil incandescent GWFI selon la norme EN 60695-2-12 | 850 |
| Température d'allumage du fil incandescent GWIT selon la norme EN 60695-2-13 | 775 |
| Température pour l'essai de pression de la bille selon la norme EN 60695-10-2 | 125 °C |
| Section transversale du conducteur/type de conducteur/consigne de force de traction/valeur réelle | 0.14 mm² / flexible / > 18 N |
Description du produit
PCB connector, nominal cross-section: 0.75 mm², colour: white, nominal current: 6 A, nominal voltage (III/2): 160 V, surface contacts: Tin, contact type: Female, number of rows: 1, number of poles: 8,
