PTF 0,3/ 2-WB-8-H

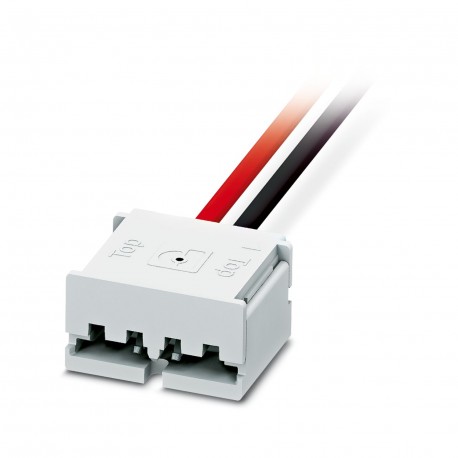

PTF 0,3/ 2-WB-8-H 1707558 PHOENIX CONTACT Printed-circuit board connector
$0.00USD
3675 en stock
Spécifications clés
Pas:1.80 mm
Résultat:Test passed
Protégé:no
Amplitude:0.35 mm (10 Hz ... 60.1 Hz)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Pas | 1.80 mm |
| Résultat | Test passed |
| Protégé | no |
| Amplitude | 0.35 mm (10 Hz ... 60.1 Hz) |
| Fréquence | 10 - 500 - 10 Hz |
| Vitesse de balayage | 1 octave/min |
| Température | 650 °C |
| Accélération | 5g (60.1 Hz ... 150 Hz) |
| longueur du câble | 0.5 m |
| Gamme de produits | COMBICON Connectors Special |
| Type de produit | Assembled PCB connector |
| Style UL AWM | 10002 |
| Type de montage | Direct plug-in method |
| Spécification | IEC 60838-1:2004-10 + AMD 1:2008-07 + AMD 2:2011-03 |
| Nombre de lignes | 1 |
| Famille de produits | PTF 0,3/..-WB-H |
| Instructions de test | X-, Y- and Z-axis |
| Révision de l'article | 03 |
| Durée d'exposition | 30 s |
| Matériau conducteur | Tin-plated Cu litz wires |
| Tension nominale UN | < 25 V |
| Fil unique, couleur | red, black |
| Dessin coté | |
| Matériau isolant | PBT |
| Nombre de positions | 2 |
| Nombre de potentiels | 2 |
| Nombre de connexions | 2 |
| Tension nominale (III/2) | 25 V |
| Tension nominale (III/3) | 25 V |
| Tension nominale, câble | 300 V |
| Durée du test par axe | 2 h |
| Groupe de matériaux isolants | IIIa |
| CTI selon la norme IEC 60112 | 275 |
| Température ambiante (fonctionnement) | -30 °C ... 100 °C (dependent on the derating curve) |
| Ligne de signal à structure conductrice | 19x 0.16 mm |
| Tension d'isolation nominale (III/2) | 25 V |
| Tension d'isolation nominale (III/3) | 25 V |
| Exigence d'essai d'élévation de température | Increase in temperature ≤ 45 K |
| Humidité relative (stockage/transport) | 30 % ... 70 % |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Résistance d'isolement, positions voisines | > 1 MΩ |
Description du produit
Connectors for printed circuit board, Line 1: cable length: 0.5 m, Color: red, black, Cable type:PVC conductor, PVC conductor
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
