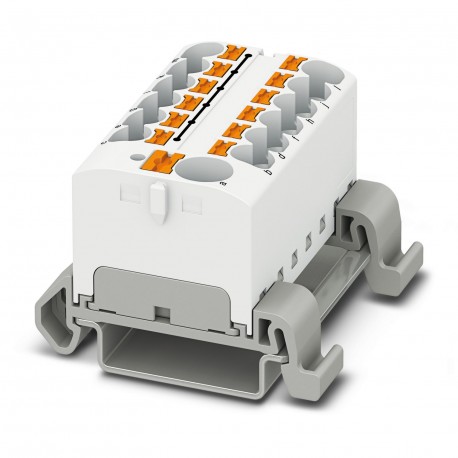

PTFIX 10/12X4-NS35A WH
PTFIX 10/12X4-NS35A WH 3273758 PHOENIX CONTACT Distribution block, nom. voltage: 800 V, nominal current: 32 ..
$0.00USD
4849 en stock
Spécifications clés
:For power distribution applications, IEC 60364-4-43.2008; modified + corrigendum Okt. 2008 (DIN VDE 0100-430:2010-10) section 433.2 ff must be observed!
Note:The maximum load current of a single clamping unit must not be exceeded.
Couleur:white (RAL 9010)
Largeur:46.3 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| For power distribution applications, IEC 60364-4-43.2008; modified + corrigendum Okt. 2008 (DIN VDE 0100-430:2010-10) section 433.2 ff must be observed! | |
| Note | The maximum load current of a single clamping unit must not be exceeded. |
| Couleur | white (RAL 9010) |
| Largeur | 46.3 mm |
| Hauteur | 45.7 mm |
| Résultat | Test passed |
| Spectre | Service life test category 2, bogie-mounted |
| Niveau TSA | 6.12 (m/s²)²/Hz |
| Fréquence | f1= 5 Hz to f2= 250 Hz |
| Potentiels | 1 |
| Forme du pouls | Half-sine |
| Révolutions | 135 |
| Accélération | 3.12g |
| Type de produit | Distributor terminal block |
| Type de montage | NS 35/7,5 |
| Spécification | DIN EN 50155 (VDE 0115-200):2008-03 |
| Nombre de lignes | 1 |
| vitesse de rotation | 10 rpm |
| Durée du choc | 18 ms |
| Courant nominal | 32 A |
| Tension nominale | 800 V |
| Panneau latéral ouvert | No |
| Instructions de test | X-, Y- and Z-axis |
| Révision de l'article | 01 |
| Entrée de service | yes |
| longueur de dénudage | 10 mm ... 12 mm |
| Durée d'exposition | 30 s |
| Section transversale AWG | 24 ... 10 (converted acc. to IEC) |
| cycles de température | 192 |
| Degré de pollution | 3 |
| Profondeur sur NS 35/7,5 | 30.9 mm |
| Matériau isolant | PA |
| Tension de surtension nominale | 6 kV |
| Consigne de force de test | 5 N |
| courant de charge maximal | 63 A |
| Catégorie de surtension | III |
| Courant total maximal | 63 A |
| Section nominale | 4 mm² |
| Nombre de connexions | 13 |
| point de consigne de tension de test | 9.8 kV |
| Durée du test par axe | 5 h |
| support de fixation sur rail DIN | NS 35/NS 15 |
| Section nominale AWG | 10 |
| Groupe de matériaux isolants | I |
| jauge cylindrique interne | A4 |
| Section transversale du conducteur rigide | 0.2 mm² ... 6 mm² |
| Température ambiante (assemblage) | -5 °C ... 70 °C |
| Section/poids du conducteur | 0.5 mm² / 0.3 kg |
| Nombre de chocs par direction | 3 |
| Température ambiante (actionnement) | -5 °C ... 70 °C |
| Température ambiante (fonctionnement) | -60 °C ... 110 °C (Operating temperature range incl. self-heating; for max. short-term operating temperature, see RTI Elec.) |
| Nombre de connexions par niveau | 13 |
| Section transversale du conducteur flexible | 0.2 mm² ... 4 mm² |
| Connexion conforme aux normes | IEC 60947-7-1 |
| Humidité admissible (fonctionnement) | 20 % ... 90 % |
| Exigence d'essai d'élévation de température | Increase in temperature ≤ 45 K |
| Section transversale du conducteur, rigide [AWG] | 20 ... 10 (converted acc. to IEC) |
| Courant de tenue de courte durée 10 mm² | 1.2 kA |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
| Toxicité des gaz de fumée NFPA 130 (SMP 800C) | passed |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (for a short time, no longer than 24 h, -60°C to +70°C) |
| Section transversale du conducteur, flexible [AWG] | 24 ... 12 (converted acc. to IEC) |
| Humidité admissible (stockage/transport) | 30 % ... 70 % |
| Inflammabilité de surface NFPA 130 (ASTM E 162) | passed |
| Application de matériaux isolants statiques par temps froid | -60 °C |
| Dissipation de puissance maximale en condition nominale | 1.02 W |
| Dégagement de chaleur calorimétrique NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Densité optique spécifique de la fumée NFPA 130 (ASTM E 662) | passed |
| Section transversale du conducteur flexible (virole avec manchon en plastique) | 0.2 mm² ... 4 mm² |
| Indice de température relatif des matériaux d'isolation (Électrique, UL 746 B) | 130 °C |
| Section transversale du conducteur flexible (virole sans manchon en plastique) | 0.2 mm² ... 4 mm² |
| Indice de température du matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Deux conducteurs de même section, souples, avec cosse double et gaine plastique. | 0.5 mm² ... 1 mm² |
| Section transversale du conducteur flexible (2 conducteurs de même section transversale, avec embout TWIN et manchon en plastique) | 0.5 mm² ... 4 mm² |
Description du produit
Distribution block, nominal voltage: 800 V, nominal current: 32 A, number of connections: 13, connection type: Push-in connection, Branch, cross-section: 0.2 mm² - 6 mm², Push-in connection, Collectiv
