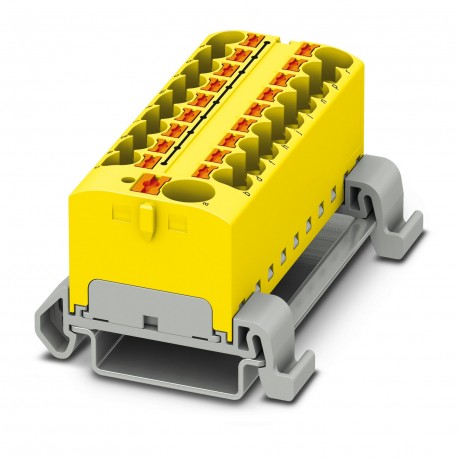

PTFIX 10/18X4-NS35A YE
PTFIX 10/18X4-NS35A YE 3273774 PHOENIX CONTACT Block for distribution, nominal voltage: 800 V, rated current..
$0.00USD
3824 en stock
Spécifications clés
:For applications for power distribution, IEC 60364-4-43:2008 must be observed, as amended + correction Oct. 2008 (DIN VDE 0100-430:2010-10) part 433.2 et seq.
Largeur:64.8 mm
Couleur:yellow (RAL 1018)
Hauteur:45.7 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| For applications for power distribution, IEC 60364-4-43:2008 must be observed, as amended + correction Oct. 2008 (DIN VDE 0100-430:2010-10) part 433.2 et seq. | |
| Largeur | 64.8 mm |
| Couleur | yellow (RAL 1018) |
| Hauteur | 45.7 mm |
| Résultat | Approved Test |
| Alimentation | Yes |
| Spectre | Category 2 durability test, on the bogie |
| Niveau TSA | 6.12 (m/s²)²/Hz |
| Potentiel | 1 |
| Rotations | 135 |
| fréquence | f1= 5 Hz to f2= 250 Hz |
| Calibre mâle | A4 |
| Type de choc | Semi-sinusoid |
| Observation | The maximum charging current of the various terminal points must not be exceeded. |
| Longueur du pelage | 10 mm ... 12 mm |
| Accélération | 3.12g |
| Type de produit | Distribution terminal |
| paroi latérale ouverte | No |
| Analyse d'article | 01 |
| Nombre de lignes | 1 |
| vitesse de rotation | 10 r.p.m. |
| Catégorie de pic | Iii |
| Section nominale | 4 mm² |
| Courant nominal | 32 A |
| Tension nominale | 800 V |
| Instructions du test | X, Y, and Z axes |
| Temps de performance | 30 sec |
| Type de montage | NS 35/7.5 |
| Section de dimensionnement AWG | 10 |
| Profondeur à NS 35/7,5 | 30.9 mm |
| Cycles de température | 192 |
| Spécifications de test | DIN EN 50155 (VDE 0115-200):2008-03 |
| Degré de pollution | 3 |
| Matériau isolant | PA |
| Somme maximale du courant | 63 A |
| Surface de fixation du rail | NS 35/NS 15 |
| Section du conducteur AWG | 24 ... 10 (Converted according to IEC) |
| Durée de l'accident | 18 ms |
| Nombre de connexions | 19 |
| Durée du test par axe | 5 h |
| Section de conducteur rigide | 0.2 mm² ... 6 mm² |
| Section du conducteur/Poids | 0.5 mm2/0.3 kg |
| Exigences relatives aux essais de chauffage | Temperature rise ≤ 45 K |
| Courant de charge maximal | 57 A |
| Force d'essai de valeur nominale | 5 N |
| Section de fil rigide [AWG] | 20 ... 10 (Converted according to IEC) |
| Groupe de matériaux isolants | I |
| section de conducteur flexible | 0.2 mm² ... 4 mm² |
| Valeur nominale de la tension d'essai | 9.8 kV |
| Température ambiante (conduite) | -5 °C ... 70 °C |
| Section de fil flexible [AWG] | 24 ... 12 (Converted according to IEC) |
| Température ambiante (Service) | -60 °C ... 110 °C (Operating temperature range incl. self-heating, max. short-term operating temperature; see RTI Elec.) |
| Connexion conforme aux normes | IEC 60947-7-1 |
| Température ambiante (montage) | -5 °C ... 70 °C |
| Dimensionnement de la tension transitoire | 6 kV |
| Nombre de connexions par étage | 19 |
| Nombre de collisions par direction | 3 |
| Humidité de l'air admissible (service) | 20 % ... 90 % |
| Classe d'inflammabilité selon la norme UL 94 | V0 |
| Toxicité des gaz de combustion NFPA 130 (SMP 800C) | approved |
| Courant admissible à court terme 10 mm² | 1.2 kA |
| Utilisation statique de matériaux isolants contre le froid | -60 °C |
| Température ambiante (stockage/transport) | -25°C ... 60 °C (For a short time, no more than 24 hours, from -60 °C to +70 °C) |
| Humidité de l'air admissible (stockage/transport) | 30 % ... 70 % |
| Inflammabilité des surfaces NFPA 130 (ASTM E 162) | approved |
| Puissance dissipée maximale en condition nominale | 1.02 W |
| Calorimètre à émission de chaleur NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Section de câble flexible (embout avec manchon en plastique) | 0.2 mm² ... 4 mm² |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Section de câble flexible (embout sans gaine plastique) | 0.2 mm² ... 4 mm² |
| Densité optique spécifique des gaz de combustion NFPA 130 (ASTM E 662) | approved |
| Indice de température relatif des matériaux isolants (électrique, UL 746 B) | 130 °C |
| Indice de température du matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| 2 conducteurs de même section, flexibles avec double embout de protection et gaine plastique | 0.5 mm² ... 1 mm² |
| Section de câble flexible (2 conducteurs de même section avec embout double et gaine plastique) | 0.5 mm² ... 4 mm² |
Description du produit
Distribution block, nominal voltage: 800 V, nominal current: 32 A, number of connections: 19, connection type: Push-in connection, Branch, cross-section: 0.2 mm² - 6 mm², Push-in connection, Collectiv
