En stock Produit phare

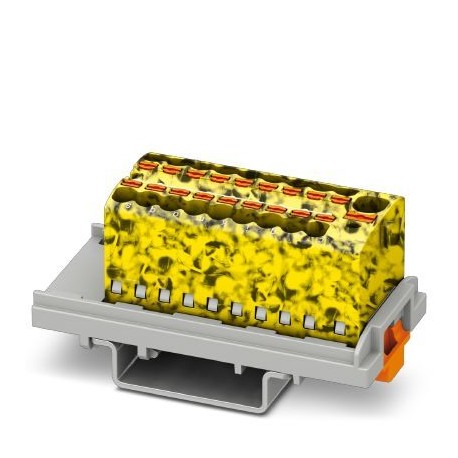

PTFIX 4/18X1,5-NS35-FE
PTFIX 4/18X1,5-NS35-FE 1047465 PHOENIX CONTACT Distribution block, nom. voltage: 500 V, nominal current: 17...
$0.00USD
3011 en stock
Spécifications clés
GTIN:4055626665702
Clé de commande:1047465
(Dessins):
page du catalogue:Page 437 (C-1-2019)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626665702 |
| Clé de commande | 1047465 |
| (Dessins) | |
| page du catalogue | Page 437 (C-1-2019) |
| Unité d'emballage | 1 pc |
| Largeur (Générale) | 21.6 mm |
| Couleur (Dessins) | black/yellow |
| Longueur (générale) | 58.1 mm |
| Pays d'origine | PL (Poland) |
| ETIM 5.0 (eCl@ss) | EC000897 |
| ETIM 6.0 (eCl@ss) | EC000897 |
| ETIM 7.0 (eCl@ss) | EC000897 |
| (Données de connexion) | IEC 60998-2-2 |
| numéro de tarif douanier | 85369010 |
| Hauteur NS 15 (Général) | 26.4 mm |
| quantité minimale de commande | 20 pc |
| Connexion (Dimensions) | Feed-in stage |
| Hauteur NS 35/7,5 (Général) | 28.4 mm |
| Panneau latéral ouvert (Dessins) | No |
| Nombre de niveaux (dessins) | 1 |
| eCl@ss 6.0 (Classifications) | 27141100 |
| eCl@ss 7.0 (Classifications) | 27141120 |
| eCl@ss 8.0 (Classifications) | 27141120 |
| eCl@ss 9.0 (Classifications) | 27141120 |
| Courant nominal IN (Prélèvements) | 41 A |
| Tension nominale UN (Schémas) | 500 V |
| Longueur de dénudage (Dimensions) | 10 mm ... 12 mm |
| Méthode de connexion (Dimensions) | Push-in connection |
| Degré de pollution (Dessins) | 3 |
| Matériau isolant (Dessins) | PA |
| Tension de surtension nominale (Schémas) | 6 kV |
| Courant de charge maximal (Schémas) | 41 A (with 6 mm² conductor cross section) |
| Catégorie de surtension (Schémas) | III |
| Courant total maximal (Schémas) | 41 A |
| Section nominale (dessins) | 1.5 mm² |
| Nombre de connexions (dessins) | 19 |
| Groupe de matériaux isolants (Dessins) | I |
| Poids par pièce (emballage exclu) | 0.000 g |
| Calibre cylindrique interne (Dimensions) | A3 |
| Section d'alimentation nominale (Dessins) | 4 mm² |
| Section transversale du conducteur AWG max. (Dimensions) | 10 |
| Section transversale du conducteur AWG min. (Dimensions) | 24 |
| Raccordement conforme aux normes (Dimensions) | IEC 60998-2-2 |
| Section transversale maximale du conducteur plein (Dimensions) | 6 mm² |
| Section transversale minimale du conducteur solide (Dimensions) | 0.2 mm² |
| Classement d'inflammabilité selon la norme UL 94 (Schémas) | V0 |
| Section transversale du conducteur flexible max. (Dimensions) | 4 mm² |
| Section transversale du conducteur flexible min. (Dimensions) | 0.2 mm² |
| Connexion conforme à la norme (Données de connexion) | IEC 60947-7-1 |
| Section maximale du conducteur AWG, flexible (Dimensions) | 10 |
| Section minimale du conducteur AWG, flexible (Dimensions) | 24 |
| Indice d'inflammabilité selon la norme UL 94 (Données de connexion) | V0 |
| Section du conducteur flexible, avec virole et manchon en plastique max. (Dimensions) | 4 mm² |
| Section transversale du conducteur flexible, avec virole et manchon en plastique min. (Dimensions) | 0.2 mm² |
| Section du conducteur flexible, avec virole sans manchon plastique max. (Dimensions) | 4 mm² |
| Section du conducteur flexible, avec virole sans manchon plastique min. (Dimensions) | 0.2 mm² |
Description du produit
Distribution block, Block with vertical alignment and integrated power supply, nominal voltage: 500 V, nominal current: 17.5 A, number of connections: 19, connection type: Push-in connection, Branch,
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Détails techniques
Circuit diagram
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
