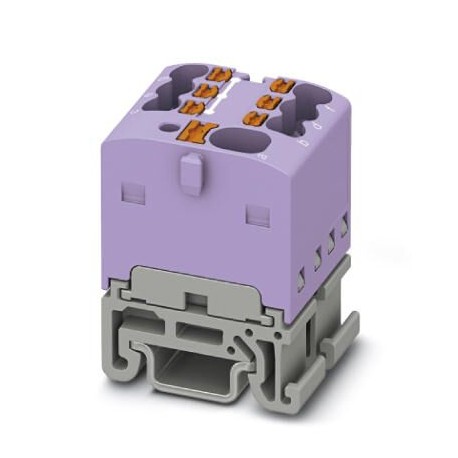

| Paramètre | Valeur |
|---|---|
| GTIN | 4055626666037 |
| Clé de commande | 1047498 |
| (Dessins) | 2.5 mm² / 0.7 kg |
| page du catalogue | Page 437 (C-1-2019) |
| Unité d'emballage | 1 pc |
| Largeur (Générale) | 19 mm |
| Couleur (Dessins) | violet |
| Longueur (générale) | 21.6 mm |
| Pays d'origine | PL (Poland) |
| ETIM 5.0 (eCl@ss) | EC000897 |
| ETIM 6.0 (eCl@ss) | EC000897 |
| ETIM 7.0 (eCl@ss) | EC000897 |
| (Données de connexion) | IEC 60998-2-2 |
| Consigne (Dessins) | 5 N |
| Niveau TSA (Dessins) | 6.12 (m/s2)2/Hz |
| numéro de tarif douanier | 85369010 |
| Forme de choc (Dessins) | Half-sine |
| Hauteur NS 15 (Général) | 27.4 mm |
| quantité minimale de commande | 20 pc |
| Accélération (Schémas) | 30g |
| Connexion (Dimensions) | Feed-in stage |
| Spectre de test (Schémas) | Service life test category 2, bogie-mounted |
| Durée du choc (dessins) | 18 ms |
| Fréquence des tests (dessins) | f1= 5 Hz to f2= 250 Hz |
| Panneau latéral ouvert (Dessins) | No |
| Instructions de test (Schémas) | X-, Y- and Z-axis (pos. and neg.) |
| Nombre de niveaux (dessins) | 1 |
| Protection des doigts (dessins) | guaranteed |
| Résultat du test de choc (Schémas) | Test passed |
| eCl@ss 8.0 (Classifications) | 27141120 |
| eCl@ss 9.0 (Classifications) | 27141120 |
| Essais de flexion (Dessins) | 135 |
| Courant nominal IN (Prélèvements) | 41 A |
| Tension nominale UN (Schémas) | 500 V |
| Courant de courte durée (Schémas) | 0.3 kA |
| Longueur de dénudage (Dimensions) | 10 mm ... 12 mm |
| Méthode de connexion (Dimensions) | Push-in connection |
| Degré de pollution (Dessins) | 3 |
| Matériau isolant (Dessins) | PA |
| Tension de surtension nominale (Schémas) | 6 kV |
| Résultat de l'essai de traction (dessins) | Test passed |
| Courant de charge maximal (Schémas) | 41 A (with 6 mm² conductor cross section) |
| Catégorie de surtension (Schémas) | III |
| Résultat du test de vieillissement (Dessins) | Test passed |
| Ajustement précis sur le support (Dessins) | NS 35/NS 15 |
| Courant total maximal (Schémas) | 41 A |
| Section nominale (dessins) | 1.5 mm² |
| Nombre de connexions (dessins) | 7 |
| Résultat de l'essai de flexion (Dessins) | Test passed |
| Résultat du test thermique (Schémas) | Test passed |
| Durée du test par axe (Schémas) | 5 h |
| Consigne de force de traction (Schémas) | 10 N |
| Groupe de matériaux isolants (Dessins) | I |
| Poids par pièce (emballage exclu) | 0.000 g |
| Exigences, chute de tension (Schémas) | ≤ 1.6 mV |
| Protection du dos de la main (Dessins) | guaranteed |
| Vitesse de rotation lors de l'essai de flexion (Schémas) | 10 rpm |
| Calibre cylindrique interne (Dimensions) | A3 |
| Résultat du test de chute de tension (Schémas) | Test passed |
| Point de consigne du test de surtension (Schémas) | 7.3 kV |
| Résultat du test de surtension (Schémas) | Test passed |
| Section d'alimentation nominale (Dessins) | 4 mm² |
| NF F16-101, NF F10-102 Classe F (Dessins) | 2 |
| NF F16-101, NF F10-102 Classe I (Dessins) | 2 |
| Nombre de chocs par direction (Schémas) | 3 |
| Résultat d'un ajustement serré sur le support (Dessins) | Test passed |
| Résultats de stabilité en court-circuit (Schémas) | Test passed |
| Spécifications de test, test de choc (Schémas) | DIN EN 50155 (VDE 0115-200):2018-05 |
| Résultat du test d'élévation de température (Schémas) | Test passed |
| Indice d'oxygène (DIN EN ISO 4589-2) (Dessins) | >32 % |
| Section transversale du conducteur AWG max. (Dimensions) | 10 |
| Section transversale du conducteur AWG min. (Dimensions) | 24 |
| Raccordement conforme aux normes (Dimensions) | IEC 60998-2-2 |
| Spécifications du test de protection contre les chocs (Schémas) | DIN EN 50274 (VDE 0660-514):2002-11 |
| Section transversale maximale du conducteur plein (Dimensions) | 6 mm² |
| Section transversale minimale du conducteur solide (Dimensions) | 0.2 mm² |
| Essai de traction de la section transversale du conducteur (Schémas) | 0.14 mm² |
| Méthode d'essai de flamme (DIN EN 60695-11-10) (Schémas) | V0 |
| Classement d'inflammabilité selon la norme UL 94 (Schémas) | V0 |
| Toxicité des gaz de fumée NFPA 130 (SMP 800C) (Schémas) | passed |
| Section transversale du conducteur flexible max. (Dimensions) | 4 mm² |
| Section transversale du conducteur flexible min. (Dimensions) | 0.2 mm² |
| Connexion conforme à la norme (Données de connexion) | IEC 60947-7-1 |
| Oscillation, résultat du test de bruit à large bande (Schémas) | Test passed |
| Consigne de tension de tenue à la fréquence industrielle (Schémas) | 1.89 kV |
| Inflammabilité de surface NFPA 130 (ASTM E 162) (Schémas) | passed |
| Section transversale/poids du conducteur d'essai de flexion (Schémas) | 0.2 mm² / 0.2 kg |
| Section maximale du conducteur AWG, flexible (Dimensions) | 10 |
| Section minimale du conducteur AWG, flexible (Dimensions) | 24 |
| Essai de court-circuit de la section transversale du conducteur (Schémas) | 2.5 mm² |
| Indice d'inflammabilité selon la norme UL 94 (Données de connexion) | V0 |
| Application de matériaux isolants statiques en milieu froid (Dessins) | -60 °C |
| Comportement en cas d'incendie des véhicules ferroviaires (DIN 5510-2) (Schémas) | Test passed |
| Dégagement de chaleur calorimétrique NFPA 130 (ASTM E 1354) (Schémas) | 27,5 MJ/kg |
| Résultat de l'essai de tenue en tension à fréquence industrielle (Schémas) | Test passed |
| Spécifications de test, oscillation, bruit à large bande (Schémas) | DIN EN 50155 (VDE 0115-200):2018-05 |
| Protection incendie des véhicules ferroviaires (DIN EN 45545-2) R22 (Dessins) | HL 1 - HL 3 |
| Protection incendie des véhicules ferroviaires (DIN EN 45545-2) R23 (Dessins) | HL 1 - HL 3 |
| Protection incendie des véhicules ferroviaires (DIN EN 45545-2) R24 (Dessins) | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R26 (Dessins) | HL 1 - HL 3 |
| Densité optique spécifique de la fumée NFPA 130 (ASTM E 662) (Schémas) | passed |
| Indice de température relatif des matériaux d'isolation (Électrique, UL 746 B) (Dessins) | 130 °C |
| Preuve des caractéristiques thermiques (flamme à aiguille) durée d'efficacité (dessins) | 30 s |
| Test de vieillissement des cycles de température des borniers modulaires sans vis (Schémas) | 192 |
| Indice de température des matériaux isolants (DIN EN 60216-1 (VDE 0304-21)) (Schémas) | 125 °C |
| Section du conducteur flexible, avec virole et manchon en plastique max. (Dimensions) | 4 mm² |
| Section transversale du conducteur flexible, avec virole et manchon en plastique min. (Dimensions) | 0.2 mm² |
| Section du conducteur flexible, avec virole sans manchon plastique max. (Dimensions) | 4 mm² |
| Section du conducteur flexible, avec virole sans manchon plastique min. (Dimensions) | 0.2 mm² |
| Résultat du test de stabilité mécanique des points de connexion (5 x connexion de conducteur) (Schémas) | Test passed |
