PTPOWER 35-3L/N/FE-F

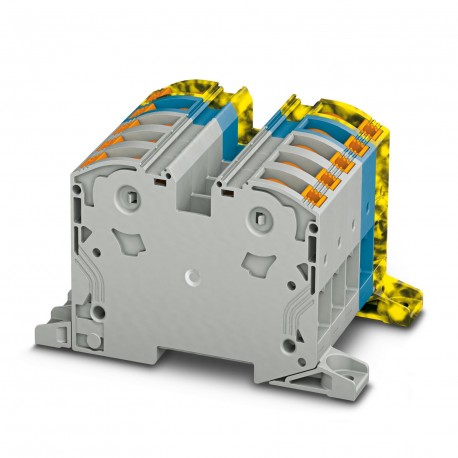

PTPOWER 35-3L/N/FE-F 3212076 PHOENIX CONTACT High-current terminal block
$0.00USD
3898 en stock
Spécifications clés
:1201662 E/AL-NS 35
Couleur:multicolored
Profondeur:68.3 mm
Pas:16 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| 1201662 E/AL-NS 35 | |
| Couleur | multicolored |
| Profondeur | 68.3 mm |
| Pas | 16 mm |
| Largeur | 80 mm |
| Hauteur | 120.2 mm |
| sortir | (Permanent) |
| Potentiels | 5 |
| Données du pont | 89 A / 25 mm² |
| Type de produit | High current terminal block |
| Diamètre du trou | 5.5 mm |
| Type de montage | direct screw connection |
| Courant nominal | 125 A |
| Tension nominale | 1000 V |
| longueur de la virole | 25 mm |
| Identification | II 2 GD Ex eb IIC Gb |
| Nombre de lignes | 1 |
| Liste des ponts | Plug-in bridge / FBS 2-16 / 3005963 |
| Panneau latéral ouvert | No |
| Révision de l'article | 07 |
| longueur de dénudage | 25 mm |
| Section transversale AWG | 12 ... 2 (converted acc. to IEC) |
| résistance de contact | 0.16 mΩ |
| espacement des trous de perçage | 108 mm |
| Degré de pollution | 3 |
| Dessin coté | |
| Matériau isolant | PA |
| Nombre de positions | 5 |
| Tension de surtension nominale | 8 kV |
| courant de charge maximal | 125 A (with 35 mm² conductor cross section) |
| Catégorie de surtension | III |
| Section nominale | 35 mm² |
| Nombre de connexions | 10 |
| Capacité de connexion AWG | 12 ... 2 |
| Augmentation de la température | 40 K (120 A/35 mm²) |
| Section nominale AWG | 2 |
| Accessoires certifiés Ex | 1206612 SZF 3-1,0X5,5 |
| Tension d'isolation nominale | 660 V |
| pour faire le pont | 690 V |
| capacité de connexion rigide | 2.5 mm² ... 35 mm² |
| Groupe de matériaux isolants | I |
| Plage de températures de fonctionnement | -60 °C ... 110 °C |
| Section transversale du conducteur rigide | 2.5 mm² ... 35 mm² |
| Température ambiante (assemblage) | -5 °C ... 70 °C |
| Température ambiante (actionnement) | -5 °C ... 70 °C |
| Température ambiante (fonctionnement) | -60 °C ... 110 °C (Operating temperature range incl. self-heating; for max. short-term operating temperature, see RTI Elec.) |
| Nombre de connexions par niveau | 10 |
| Section transversale du conducteur flexible | 2.5 mm² ... 35 mm² |
| Humidité admissible (fonctionnement) | 20 % ... 90 % |
| Section transversale du conducteur, rigide [AWG] | 12 ... 2 (converted acc. to IEC) |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
| Toxicité des gaz de fumée NFPA 130 (SMP 800C) | passed |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (for a short time, no longer than 24 h, -60°C to +70°C) |
| Section transversale du conducteur, flexible [AWG] | 12 ... 2 (converted acc. to IEC) |
| Humidité admissible (stockage/transport) | 30 % ... 70 % |
| Inflammabilité de surface NFPA 130 (ASTM E 162) | passed |
| Application de matériaux isolants statiques par temps froid | -60 °C |
| Dissipation de puissance maximale en condition nominale | 4.06 W |
| Dégagement de chaleur calorimétrique NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Densité optique spécifique de la fumée NFPA 130 (ASTM E 662) | passed |
| Section transversale du conducteur flexible (virole avec manchon en plastique) | 2.5 mm² ... 35 mm² |
| Indice de température relatif des matériaux d'isolation (Électrique, UL 746 B) | 130 °C |
| Section transversale du conducteur flexible (virole sans manchon en plastique) | 2.5 mm² ... 35 mm² |
| Indice de température du matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Section transversale du conducteur flexible, avec virole sans manchon en plastique max. | 35 mm² |
| Section transversale du conducteur flexible, avec virole sans manchon en plastique min. | 6 mm² |
Description du produit
Current terminal, locked, nominal voltage: 1000 V, nominal current: 125 A, number of connections: 10, number of poles: 5, connection type: PowerTurn connection, Dimensioning cross-section: 35 mm², cro
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
