En stock Produit phare
PTS 1,5/S-PE/L/L/3P

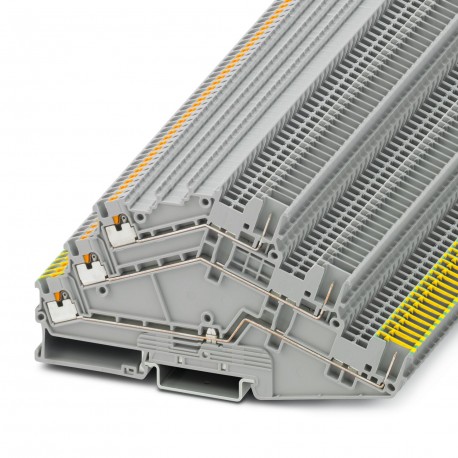

PTS 1,5/S-PE/L/L/3P 1027885 PHOENIX CONTACT Terminal earth to rail, type of connection: Connection push-in c..
$0.00USD
3798 en stock
Spécifications clés
:Machine building
note:Observe the permissible current load of the mounting rails.
Couleur:grey (RAL 7042)
Profondeur:64.3 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Machine building | |
| note | Observe the permissible current load of the mounting rails. |
| Couleur | grey (RAL 7042) |
| Profondeur | 64.3 mm |
| Portée | Railway industry |
| largeur | 3.5 mm |
| Résultat | Test passed |
| hauteur | 119.5 mm |
| Spectre | Electrical Life Check Category 1, Class B, Body Mounted |
| Niveau TSA | 0.964 (m/s²)²/Hz |
| Fréquence | f1= 5 Hz a f2= 150 Hz |
| Plaque de jauge | A1 / B1 |
| Forme de choc | Semi-sinusoidal |
| Accélération | 0.58g |
| Type de produit | Clamp for earth conductors |
| Type de montage | NS 35/7.5 |
| Courant nominal | 15 A (take into account derating) |
| Analyse d'article | 00 |
| Nombre de lignes | 3 |
| Paroi latérale ouverte | Yes |
| Famille de produits | PTS |
| Durée du choc | 30 ms |
| Tension nominale | 500 V |
| Instructions du test | X, Y, and Z axis |
| Profondeur sur NS 35/15 | 65.8 mm |
| Profondeur sur NS 35/7.5 | 58.3 mm |
| Spécifications de test | DIN EN 50155 (VDE 0115-200):2018-05 |
| Degré de pollution | 3 |
| matériau isolant | PA |
| courant de charge maximal | 15 A |
| Catégorie de surtension | Iii |
| Pied conducteur de terre | Yes |
| Section transversale nominale | 1.5 mm² |
| Nombre de connexions | 6 |
| Dimensionnement de la tension d'impulsion | 6 kV |
| Durée du test par essieu | 5 h |
| valeur nominale de la force d'essai | 1 N |
| Durée de l'application | 30 s |
| valeur nominale de la tension d'essai | 7.3 kV |
| Groupe de matériaux isolants | The |
| Épaisseur de la plaque d'extrémité | 0.8 mm |
| Section transversale du conducteur AWG | 26 ... 16 (converted according to IEC) |
| Rail de support/support de fixation | NS 35 |
| Section transversale du conducteur rigide | 0.14 mm² ... 1.5 mm² |
| Connexion conforme aux normes | IEC 60947-7-1/IEC 60947-7-2 |
| Température ambiante (montage) | -5 °C ... 70 °C |
| Nombre de connexions par forfait | 2 |
| Nombre de chocs par direction | 3 |
| Température ambiante (de fonctionnement) | -60 °C (for maximum operating temperature see derating curve) |
| Température ambiante (activation) | -5 °C ... 70 °C |
| section transversale du conducteur flexible | 0.14 mm² ... 1.5 mm² |
| Humidité admissible (fonctionnement) | 20 % ... 90 % |
| Toxicité des fumées NFPA 130 (SMP 800C) | Exceeded |
| Longueur de la section à dénuder | 8 mm ... 10 mm |
| insert en matériau d'isolation statique froide | -60 °C |
| Section transversale du conducteur flexible [AWG] | 26 ... 16 (converted according to IEC) |
| Résistance de courant à court terme 1,5 mm² | 0.18 kA |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (for short duration, no longer than 24 h, -60 °C to +70 °C) |
| Classe de combustibilité selon la norme UL 94 | V0 |
| Humidité admissible (stockage/transport) | 30 % ... 70 % |
| Inflammabilité de surface NFPA 130 (ASTM E 162) | Exceeded |
| Dissipation de puissance maximale en conditions nominales | 0.56 W |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Densité optique spécifique des fumées NFPA 130 (ASTM E 662) | Exceeded |
| Section transversale du conducteur flexible (cosse et collier en plastique) | 0.14 mm² ... 1 mm² is recommended for use with the AI-S 1-8 TQ mounted cable lug, art. no. 1200293 |
| Cône calorimétrique de développement de chaleur NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Indice de température relative des matériaux isolants (électrique, UL 746 B) | 130 °C |
| Section transversale du conducteur flexible (cosse de câble sans collerette isolante) | 0.14 mm² ... 1.5 mm² |
| Indice de température pour les matériaux d'isolation (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
Description du produit
Terminal block, nominal voltage: 500 V, nominal current: 15 A, connection type: Push-in connection / plug-in connection, 1st floor, Dimensioning cross-section: 1.5 mm², cross-section: 0.14 mm² - 1.5 m
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
